001-022 Шкив коленчатого вала

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Снимите ремень вентилятора системы охлаждения. См. Процедуру 008-002 в Разделе 8.

Снятие

Снимите 3 болта крепления прижимной пластины и шкива коленчатого вала.

ПРИМЕЧАНИЕ: Гаситель крутильных колебаний и кольцо датчика частоты вращения коленчатого вала являются составными частями шкива коленчатого вала, который не может быть снят.

Очистка и проверка возможности повторного использования

ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

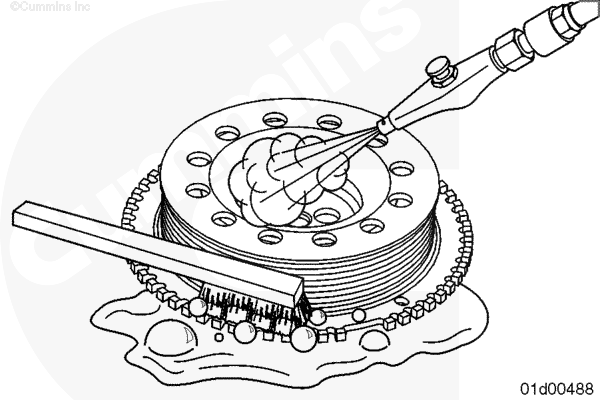

Мыльной водой полностью удалите масло с шкива коленчатого вала.

Просушите шкив коленчатого вала сжатым воздухом.

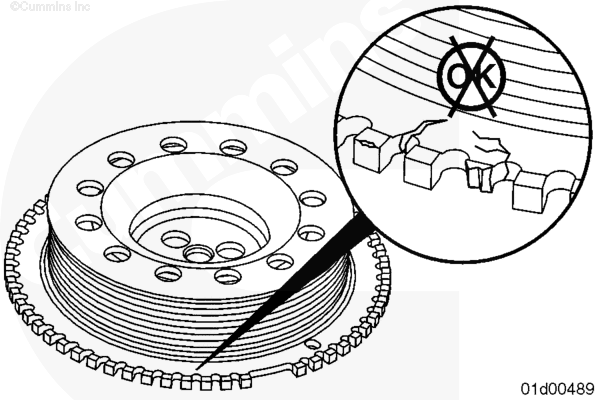

Проверьте, нет ли на кольце датчика частоты вращения отсутствующих зубьев, трещин или поврежденных поверхностей.

В случае обнаружения повреждений шкив коленчатого вала необходимо заменить.

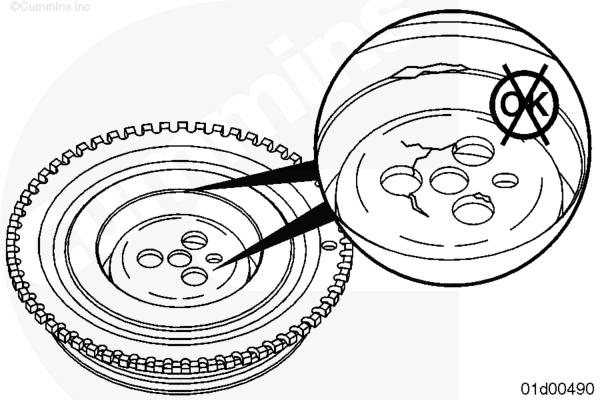

Проверьте опорный диск на отсутствие трещин.

Проверьте совмещение меток на внутреннем и внешнем кольцах.

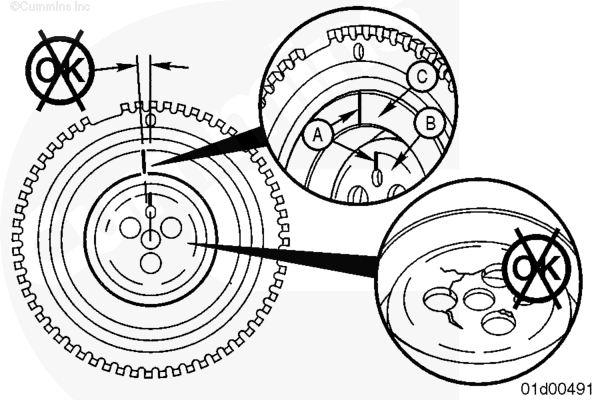

Проверьте метки (А) на ступице шкива (В) и инерционном узле (С).

Если метки разошлись более чем на 1,00 мм (0,039 дюйма), замените шкив.

Проверьте ступицу шкива коленчатого вала на отсутствие трещин.

Замените шкив при треснувшей ступице.

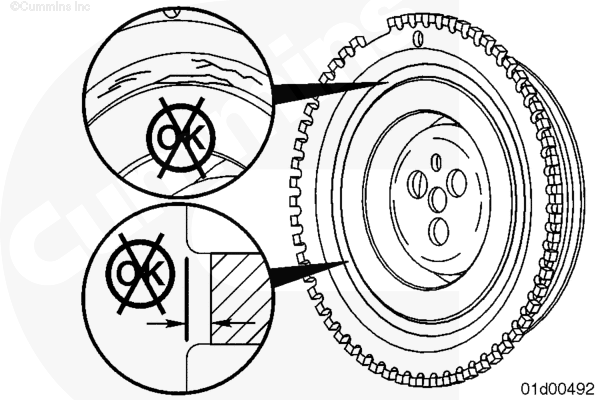

Проверьте деталь из резины на отсутствие признаков старения.

При частичном разрушении детали из резины, или если она находится глубже, чем на 3,00 мм (0,118 дюйма) от металлической поверхности, замените шкив коленчатого вала.

ПРИМЕЧАНИЕ: Проверьте отсутствие смещения вперед демпфирующего кольца на ступице. Замените шкив при обнаружении любых смещений.

Установка

Установите на коленчатый вал шкив коленчатого вала и прижимную пластину. Убедитесь в правильности установки направляющего штифта.

Смажьте болты чистым моторным маслом.

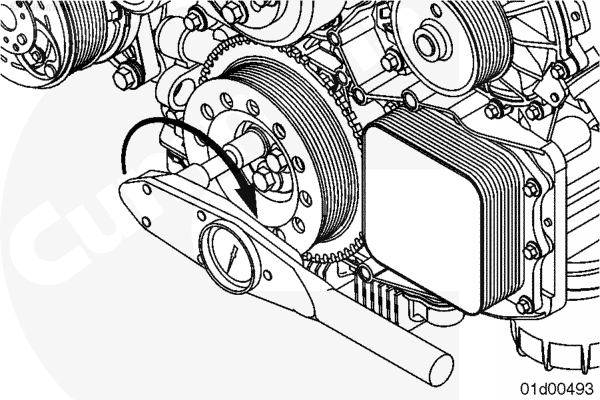

Затяните 3 болта, закрепляющие шкив коленчатого вала.

Torque Value:

75 n.m [55 ft-lb]
Доверните на 45 градусов

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Установите ремень вентилятора системы охлаждения. См. Процедуру 008-002 в Разделе 8.
Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
