008-002 Приводной ремень вентилятора системы охлаждения

Общие сведения

Для правильной обратной установки приводного ремня вентилятора системы охлаждения перед его снятием составьте схему его прокладки, как показано на рисунке.

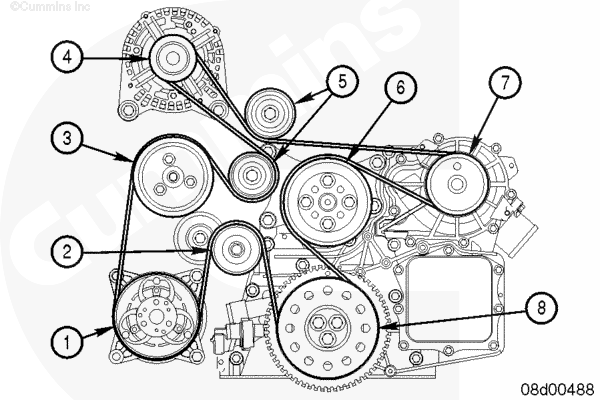

Как правило, приводной ремень вентилятора проходит через следующие узлы, хотя не все они могут быть задействованы:

Шкив компрессора кондиционера
Шкив натяжного устройства
Шкив гидронасоса
Шкив генератора
Промежуточный шкив
Шкив вентилятора
Шкив водяного насоса
Шкив коленчатого вала / гаситель крутильных колебаний

Изношенный натяжной механизм или перекос шкива может привести к соскакиванию ремня.

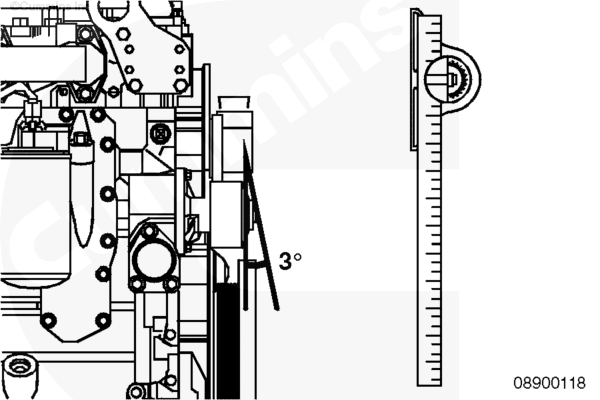

Для проверки установки шкива используйте приспособление для центровки шкива (номер по каталогу 3163524). В случае его отсутствия можно воспользоваться линейкой и уклономером.

Максимальный перекос шкива не должен превышать 3 градусов. При необходимости отремонтируйте, отрегулируйте или замените детали с нарушенной центровкой.

Подготовительные операции

ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

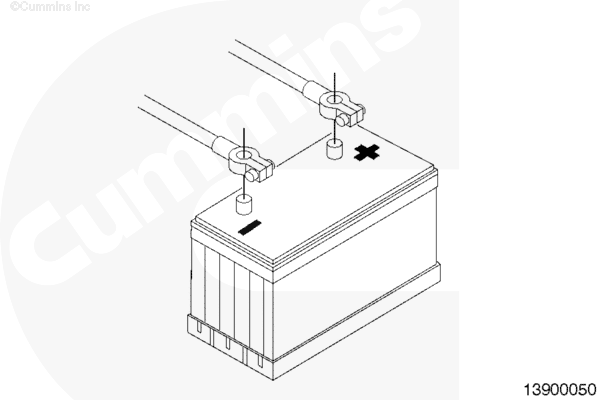

Отключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.

Снятие

ВНИМАНИЕ

Натяжное устройство находится под воздействием пружины, его необходимо отвести в сторону от ремня. Смещение натяжного устройства в неправильном направлении может повредить его.

Натяжное устройство отводится в сторону так, чтобы язычок пружины загибался на корпус механизма.

Для ослабления натяжения ремня поверните натяжное устройство, отпуская пружину.

ВНИМАНИЕ

Излишнее усилие при повороте натяжного устройства в направлении ослабления пружины или до упора, когда пружина уже полностью ослаблена, может привести к поломке его рычага.

ПРИМЕЧАНИЕ: Перед снятием приводного ремня составьте схему его прокладки. Это поможет правильно проложить приводной ремень вентилятора системы охлаждения при его установке.

ПРИМЕЧАНИЕ: Расположение натяжного механизма может изменяться в зависимости от компоновки передних вспомогательных агрегатов двигателя.

Поверните натяжной механизм в сторону язычка пружины, чтобы снять ремень.

Снимите ремень.

Очистка и проверка возможности повторного использования

Проверьте приводной ремень на отсутствие следующих повреждений:

Трещины
Засаливание
Разрывы или порезы
Отвердение
Повышенный износ.

Замените ремень при обнаружении повреждений.

Проверьте промежуточные и приводные шкивы на отсутствие износа или трещин.

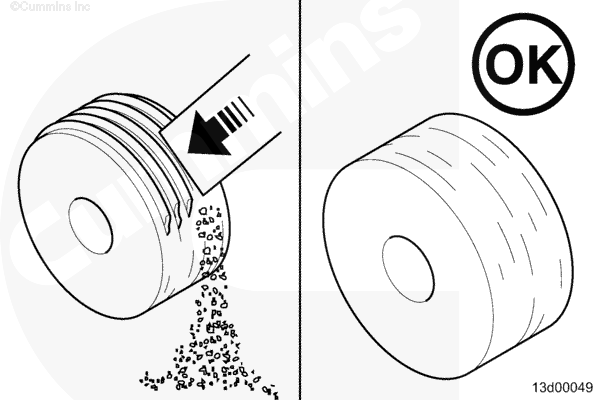

Часто на пластмассовых шкивах образуются отложения дорожной грязи или частиц материала, из которого изготовлен шкив, которые не следует относить к износу.

Грязь можно убрать подходящим для этого инструментом, а затем проверить наличие износа.

Лучше очистить промежуточные шкивы, проверить их состояние и использовать их повторно, а не заменять их новыми.

Проверьте устройство натяжения ремня.

Установка

ВНИМАНИЕ

Установите ремень на двигатель согласно схеме, которая была составлена во время его снятия. На этом этапе не устанавливайте ремень на шкив водяного насоса.

Отведите натяжное устройство в сторону язычка пружины и установите приводной ремень, поместив его на шкив водяного насоса в последнюю очередь.

Отпустите натяжное устройство для обеспечения натяжения приводного ремня.

Проверьте соответствие норме положения ремня на натяжном устройстве и шкивах привода вспомогательных агрегатов в передней части двигателя.

Завершающие операции

ПРЕДУПРЕЖДЕНИЕ

Подключите аккумуляторные батареи. См. Процедуру 013-009 в Разделе 13.
Запустите двигатель и убедитесь в отсутствии посторонних шумов в ременной передаче. Скрип в ременной передаче указывает на проскальзывание ремня.
Если ремень издает визжащие звуки, проверьте правильность его установки на каждом шкиве.
