011-009 Сопротивление выпускной системы

Измерения

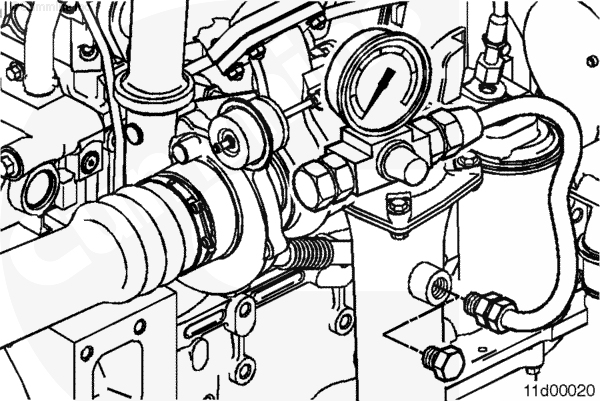

Подсоедините манометр, номер по каталогу ST-1273, к каналу отбора давления в выпускной магистрали. Установите манометр на расстоянии не более одного диаметра трубы от выхода турбонагнетателя. Подсоедините манометр к диагностическому каналу выходного патрубка выпускной системы на судовых двигателях.

Дайте двигателю поработать при номинальной частоте вращения и нагрузке. Измерьте противодавление в выпускной системе.

Сопротивление выпускной системы
mm-hg		in-h2o
75	МАКС	40

SMALL | MEDIUM | LARGE

Если давление в выпускной магистрали вне нормы, проверьте ее на отсутствие повреждений. См. инструкции изготовителя оборудования.		SMALL \| MEDIUM \| LARGE

Отсоедините приборы.

Установите трубную заглушку в канал отбора дваления (при необходимости).
