Пластина усиления блока цилиндров

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

 ПРЕДУПРЕЖДЕНИЕ

По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним.

 ПРЕДУПРЕЖДЕНИЕ

Во избежание получения травмы не допускайте попадания горячего масла на кожу.

Слейте масло из системы смазки. См. Процедуру 007-037.

Снимите поддон картера. См. Процедуру 007-025.

Снимите маслозаборную трубку. См. Процедуру 007-035.

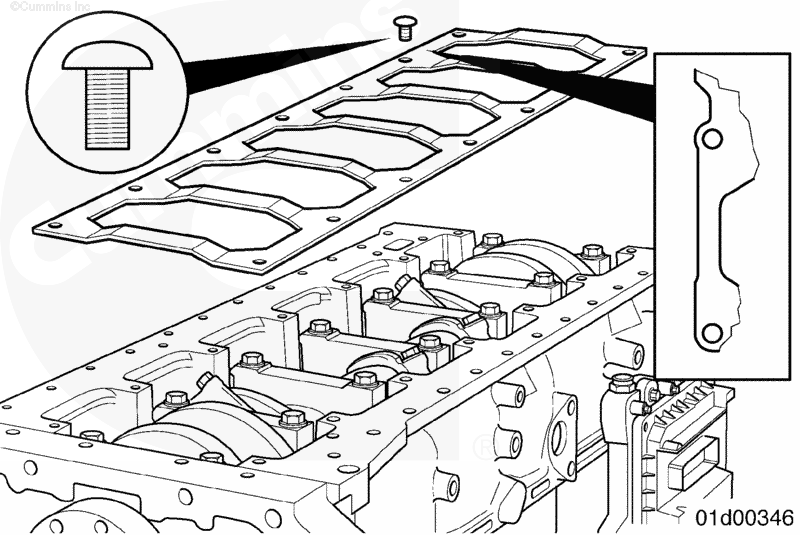

ПРИМЕЧАНИЕ: На двигателях с некоторыми вариантами исполнения поддона картера/трубки забора масла тот болт крепления пластины усиления блока цилиндров, который находится рядом с трубкой забора масла, может отличаться от остальных. В таком случае отметьте места установки болтов. Болт с низкой головкой, используемый на некоторых двигателях, обеспечивает необходимый зазор между трубкой забора масла и головкой такого болта.

Снимите болты крепления пластины усиления блока цилиндров и саму пластину.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

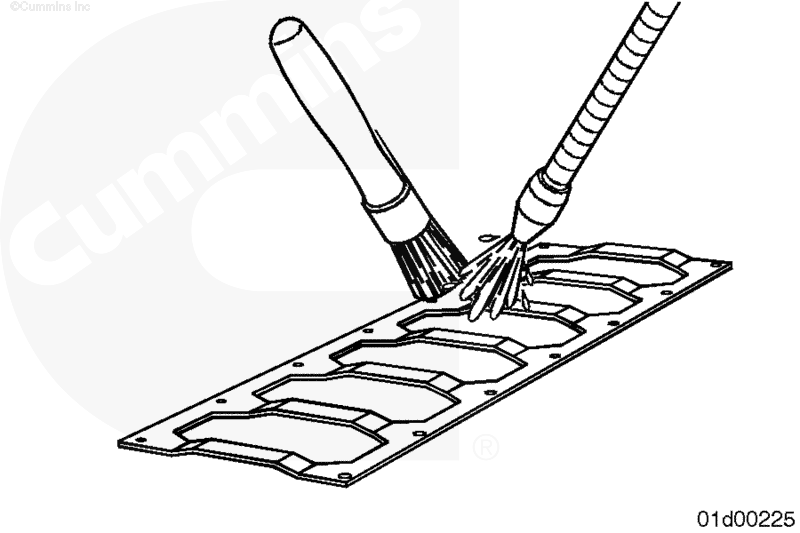

Очистите пластину усиления блока цилиндров растворителем. Просушите сжатым воздухом.

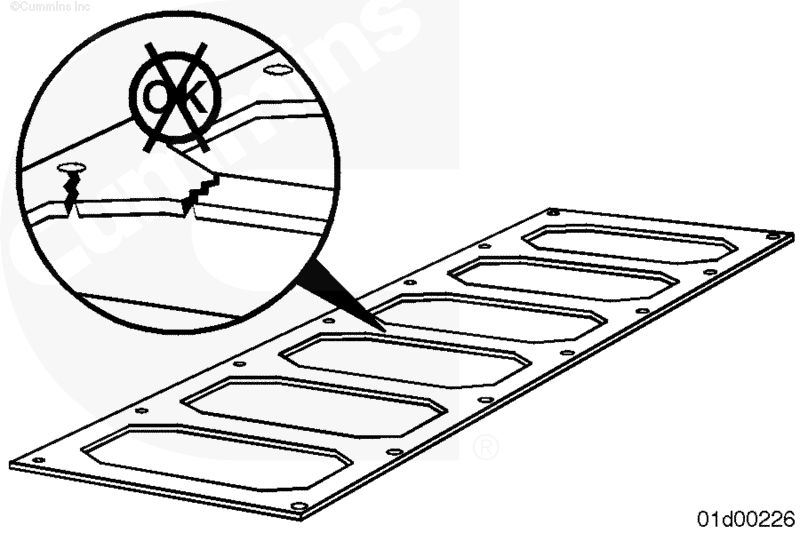

Проверьте пластину усиления блока цилиндров на отсутствие трещин. Замените при наличии повреждений.

ПРИМЕЧАНИЕ: Обязательно установите пластину усиления блока цилиндров так, чтобы ее центральные ребра были выгнуты в сторону от блока цилиндров - это обеспечит необходимый зазор между ними и крышками коренных подшипников.

ПРИМЕЧАНИЕ: На некоторых 6-цилиндровых двигателях используется пластина усиления блока цилиндров для 4-цилиндровых двигателей. При установке пластины обязательно расположите ее по центру блока цилиндров.

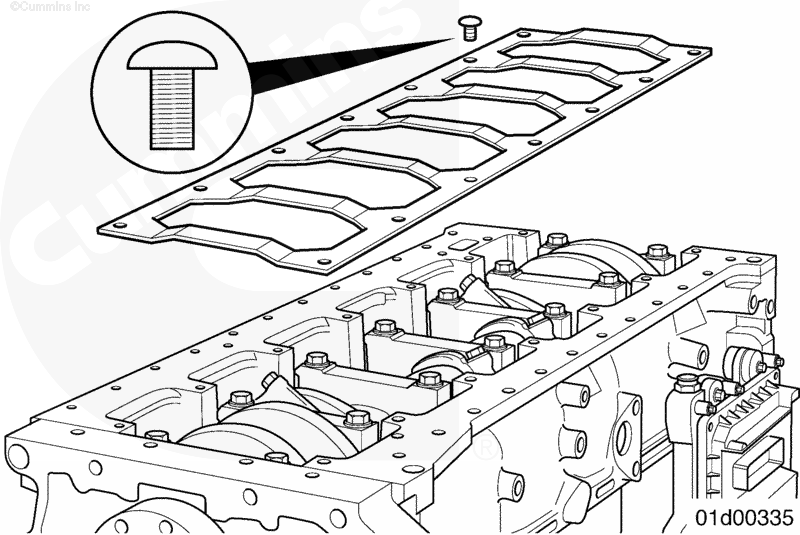

ПРИМЕЧАНИЕ: На двигателях с определенными вариантами исполнения поддона картера/трубки забора масла один из болтов крепления пластины усиления блока цилиндров может отличаться от остальных. Этот болт с низкой головкой следует установить в отверстие, находящееся рядом с местом установки трубки забора масла. Болт с низкой головкой, используемый на некоторых двигателях, обеспечивает необходимый зазор между трубкой забора масла и головкой такого болта.

Установите пластину усиления блока цилиндров так, чтобы паз с ее внешней стороны оказался рядом с местом установки трубки забора масла в передней части двигателя.

Установите болты крепления пластины усиления блока цилиндров.

Установите трубку забора масла. См. Процедуру 007-035.

Установите поддон картера. См. Процедуру 007-025.

Залейте в двигатель чистое масло. См. Процедуру 007-037.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и убедитесь в отсутствии утечек.
