Схема выпускной системы

Общие сведения

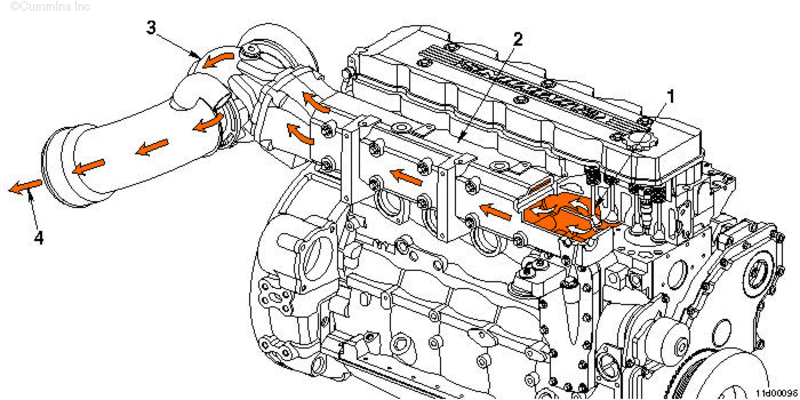

Двигатели без системы рециркуляции отработавших газов

1. Выпускной клапан
2. Выпускной коллектор
3. Турбонагнетатель
4. Выпускной патрубок турбонагнетателя

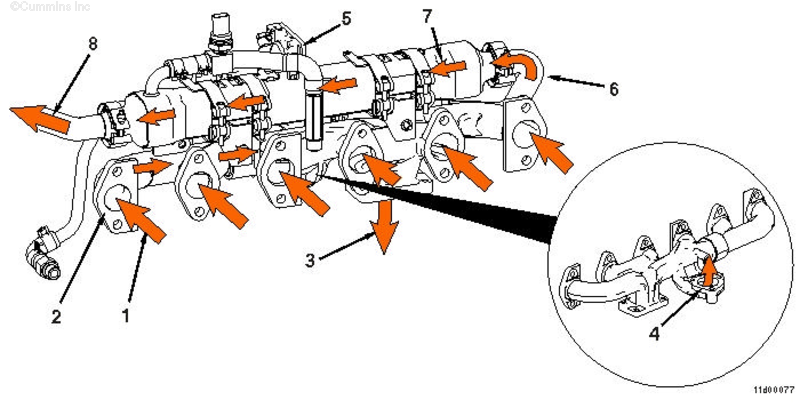

Двигатели с системой рециркуляции отработавших газов

1. Вход отработавших газов в коллектор
2. Выпускной коллектор
3. Вход отработавших газов в турбонагнетатель
4. К клапану системы рециркуляции отработавших газов
5. Клапан системы рециркуляции отработавших газов
6. Вход отработавших газов из клапана системы рециркуляции отработавших газов в охладитель этой системы
7. Охладитель системы рециркуляции отработавших газов
8. Из охладителя в соединительную трубку и смеситель системы рециркуляции отработавших газов.

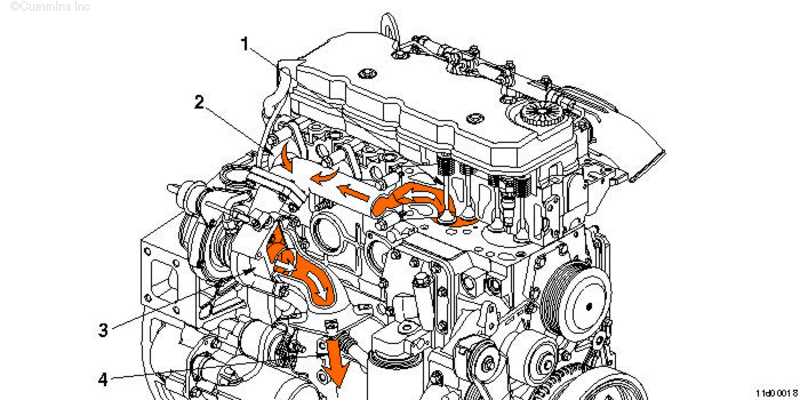

Судовые двигатели

1. Выпускной клапан
2. Выпускной коллектор мокрого типа
3. Турбонагнетатель с водяным охлаждением
4. Выход отработавших газов
