Клапанный механизм

Настройка клапанного механизма выполняется только с периодичностью, указанной в Руководстве по эксплуатации и обслуживанию (Руководстве владельца), или в случае, когда при ремонте двигателя необходимо снять коромысла и (или) отвернуть регулировочные винты.

Преждевременное увеличение клапанного зазора говорит о неправильной его регулировке после предыдущего ремонта, износе стержней клапанов, крейцкопфов, штанг толкателей или коромысел*.

Свободное перемещение коромысел и необходимость частой регулировки клапанного зазора также может говорить о износе кулачков распределительного вала или толкателей. Если износа коромысел, стержней клапанов, крейцкопфов и штанг толкателей не обнаружено, возможен износ толкателей и/или кулачков распределительного вала.

См. Процедуру 001-008 в Разделе 1. См. Процедуру 004-015 в Разделе 4.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Отключите аккумуляторные батареи. См. Процедуру 013-009 "Аккумуляторные батареи" в Разделе 13.

• Снимите крышку коромысел и прокладку. См. Процедуру 003-011 в Разделе 3.

ПРИМЕЧАНИЕ: Температура охлаждающей жидкости должна быть ниже 60°C (140°F).

ПРИМЕЧАНИЕ: Для судовых двигателей с меткой ВМТ на гасителе крутильных колебаний используйте процедуру регулировки из раздела "Все двигатели, кроме судовых".

ПРИМЕЧАНИЕ: Для судовых двигателей без метки ВМТ на гасителе крутильных колебаний используйте процедуру регулировки из раздела "Судовые двигатели".

Используйте приспособление для проворачивания коленчатого вала, номер по каталогу 3824591, для установки поршня цилиндра № 1 в ВМТ.

ВМТ можно определить следующими методами:

На двигателях объемом 3,9 и 5,9 л без системы рециркуляции отработавших газов установите кольцо датчика частоты вращения двигателя, расположенное в передней части двигателя, так, чтобы та его часть, на которой нет пазов, оказалась в положении на 12 часов. Если оба коромысла цилиндра №1 свободны, переходите к следующему шагу. Если оба коромысла цилиндра №1 не свободны, поверните коленчатый вал на 360 градусов.

ПРИМЕЧАНИЕ: Метка ВМТ находится на демпфере крутильных колебаний/кольце датчика частоты вращения двигателя.

На всех двигателях объемом 4,5 и 5,9 л с системой рециркуляции отработавших газов и двигателях объемом 6,7 л установите гаситель крутильных колебаний/кольцо датчика частоты вращения двигателя так, чтобы метка ВМТ оказалась в положении на 12 часов. Если оба коромысла цилиндра №1 свободны, переходите к следующему шагу. Если оба коромысла цилиндра №1 не свободны, поверните коленчатый вал на 360 градусов.

ПРИМЕЧАНИЕ: Если на гасителе крутильных колебаний или кольце датчика частоты вращения метки ВМТ нет, установите кольцо датчика частоты вращения большим пазом в положение на 5 часов (2). Кроме того, в положении на 9 часов (1) должен быть виден направляющий штифт. Убедитесь в том, что оба коромысла 1-го цилиндра свободны. Если нет, проверните коленчатый вал на 360 градусов и проверьте еще раз.

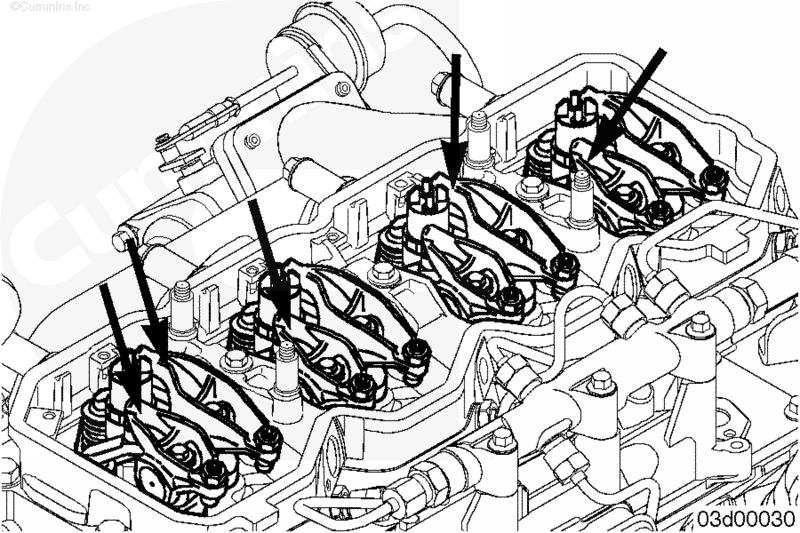

В таком положении колечатого вала можно измерить зазор для следующих коромысел:

(E = выпускной клапан, I = впускной клапан)

4-цилиндровый двигатель: 1I, 1E, 2l и 3E;

6-цилиндровый двигатель: 1I, 1E, 2I, 3E, 4I и 5E.

ПРИМЕЧАНИЕ: Проверка клапанных зазоров обычно производится при устранении неисправностей, их регулировка не требуется, если они находятся в пределах указанных выше нормативных значений.

ПРИМЕЧАНИЕ: Зазор установлен правильно, если щуп проходит между крейцкопфом и гнездом коромысла с небольшим сопротивлением.

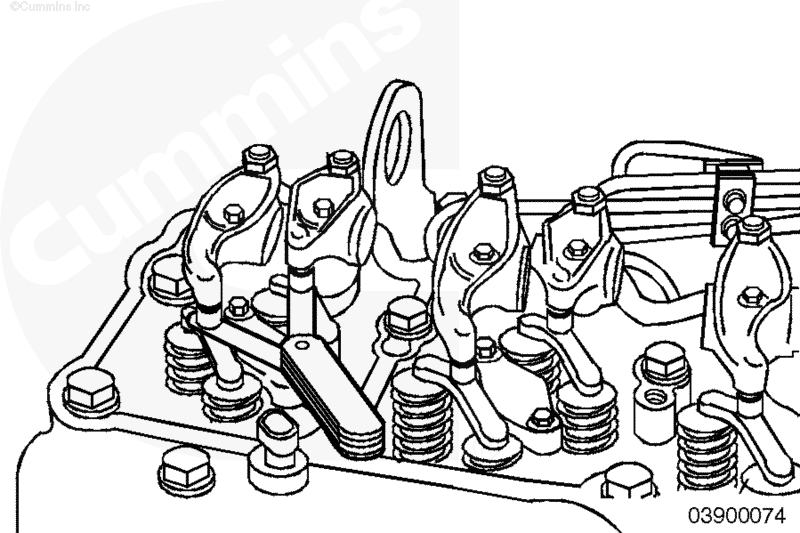

Измерьте зазор, вставив щуп между гнездом коромысла и крейцкопфом. При несоответствии норме зазора отверните контргайку и отрегулируйте его.

Затяните контргайки и еще раз проверьте клапанные зазоры.

Используя приспособление для проворачивания коленчатого вала, номер по каталогу 3824591, поверните коленчатый вал на 360 градусов.

Используя приведенные выше процедуры и нормативные величины, измерьте зазор для следующих коромысел:

(E = выпускной клапан, I = впускной клапан)

4-цилиндровый двигатель: 2E, 3I, 4E и 4I

6-цилиндровый двигатель: 2E, 3I, 4E, 5I, 6I и 6E.

При необходимости восстановите соответствие норме.

ПРИМЕЧАНИЕ: Температура охлаждающей жидкости должна быть ниже 60°C (140°F).

ПРИМЕЧАНИЕ: Для судовых двигателей с меткой ВМТ на гасителе крутильных колебаний используйте процедуру регулировки из раздела "Все двигатели, кроме судовых".

ПРИМЕЧАНИЕ: Для судовых двигателей без метки ВМТ на гасителе крутильных колебаний используйте процедуру регулировки из раздела "Судовые двигатели".

Используйте приспособление для проворачивания коленчатого вала, номер по каталогу 3824591, для установки поршня цилиндра № 1 в ВМТ.

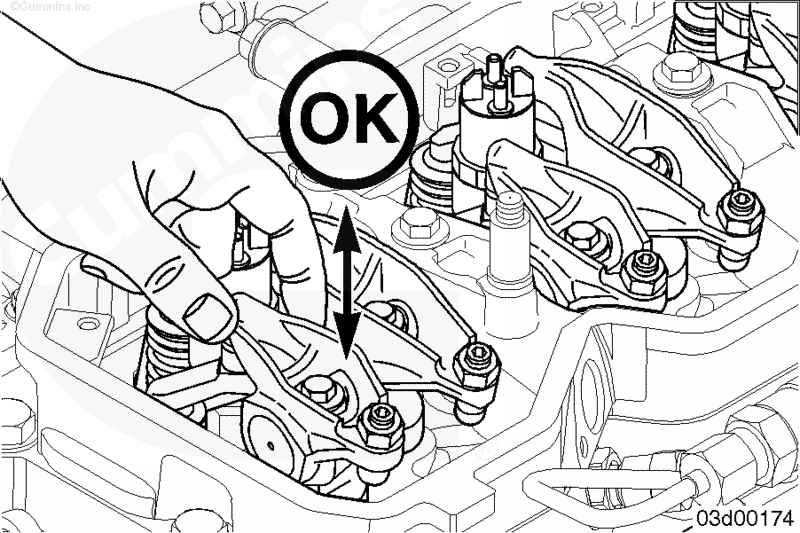

Для определения ВМТ при регулировке клапанных зазоров на судовых двигателях поверните коленчатый вал так, чтобы оба коромысла (впускных и выпускных клапанов) цилиндра № 1 или № 6 перемещались свободно.

ПРИМЕЧАНИЕ: Для более точного определения ВМТ снимите форсунку с цилиндра № 1 и используйте шток и циферблатный индикатор.

В таком положении коленчатого вала можно отрегулировать зазор для следующих коромысел:

ПРИМЕЧАНИЕ: Зазор установлен правильно, если щуп проходит между крейцкопфом и гнездом коромысла с небольшим сопротивлением.

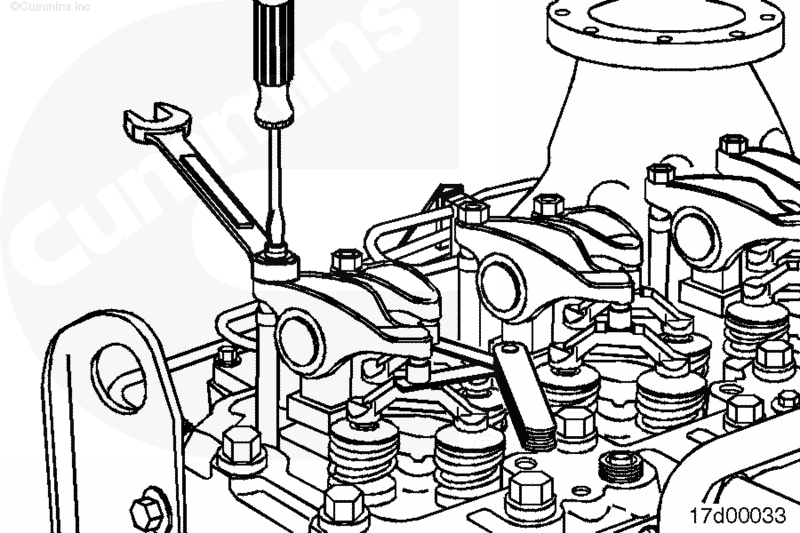

Отверните контргайки и отрегулируйте клапанные зазоры.

Затяните контргайки и еще раз проверьте клапанные зазоры.

Используя приспособление для проворачивания коленчатого вала, номер по каталогу 3824591, поверните коленчатый вал на 360 градусов.

Используя приведенные выше процедуры и нормативные величины, продолжите регулировку клапанных зазоров.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Установите прокладку и крышку коромысел. См. Процедуру 003-011 в Разделе 3.
• Подключите аккумуляторные батареи. См. Процедуру 013-009 "Аккумуляторные батареи" в Разделе 13.

• Запустите двигатель и убедитесь в отсутствии утечек.
