Опорная пластина модуля ECM

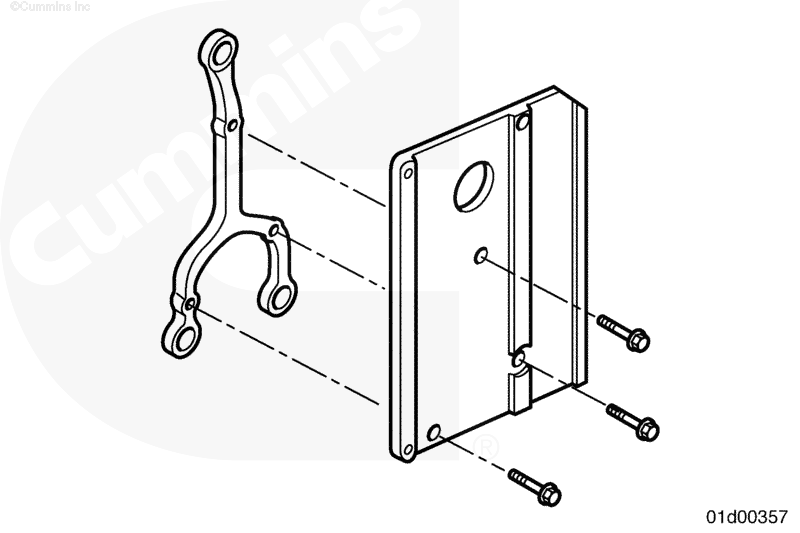

Опорная пластина модуля ЕСМ находится между этим модулем и блоком цилиндров. Она изготовлена из алюминия или нейлона. На алюминиевой опорной пластине есть ребра со стороны двигателя, которые служат для охлаждения модуля ЕСМ, и стальная вилка для крепления пластины к блоку цилиндров.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

Снимите модуль ЕСМ с опорной пластины. См. Процедуру 019-031 в соответствующем Руководстве по диагностике неисправностей и обслуживанию электронных систем.

Снимите 3 болта крепления опорной пластины модуля ЕСМ к блоку цилиндров.

ПРИМЕЧАНИЕ: Не снимайте виброизоляторы при снятии болтов.

ПРИМЕЧАНИЕ: На двигателях с алюминиевой опорной пластиной модуля ЕСМ она снимается в сборе со стальной вилкой.

На двигателях с алюминиевой опорной пластиной модуля ЕСМ снимите 3 болта крепления этой пластины к стальной вилке.

На двигателях с алюминиевой опорной пластиной модуля ЕСМ удалите грязь с ребер охлаждения и стальной вилки для повышения эффективности теплоотдачи.

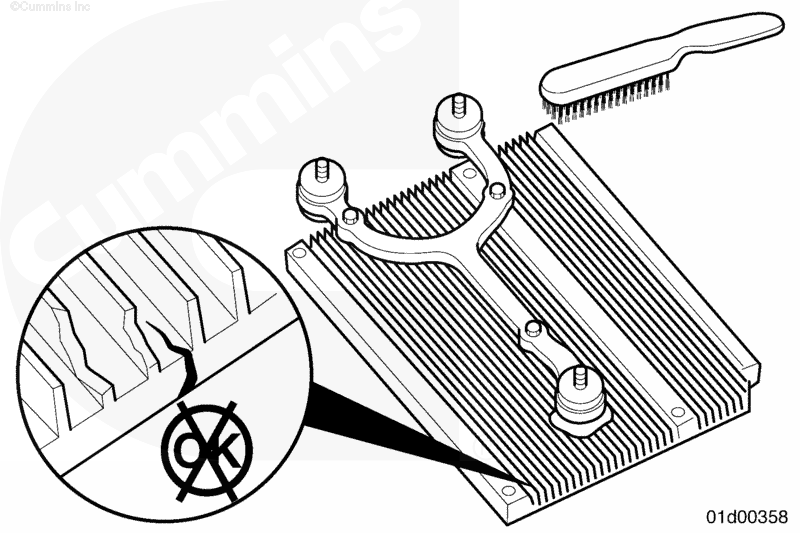

Проверьте опорную пластину модуля ЕСМ на отсутствие трещин. Замените при обнаружении любых повреждений.

Полностью удалите смазку и краску с контактной поверхности под шину массы.

На двигателях с алюминиевой опорной пластиной модуля ЕСМ установите эту пластину на стальную вилку.

Установите 3 болта крепления опорной пластины модуля ЕСМ к стальной вилке.

ПРИМЕЧАНИЕ: Обязательно установите виброизоляторы на опорную пластину модуля ЕСМ перед установкой болтов.

Установите 3 болта крепления опорной пластины модуля ЕСМ к блоку цилиндров.

ПРИМЕЧАНИЕ: На двигателях с алюминиевой опорной пластиной модуля ЕСМ она устанавливается на блок цилиндров в сборе со стальной вилкой.

Установите шину "массы" между модулем ЕСМ и блоком цилиндров.

ПРИМЕЧАНИЕ: Для обеспечения исправной работы этого модуля шина "массы" должна быть закреплена на чистых поверхностях двигателя и модуля ЕСМ.

Установите модуль ЕСМ на его опорную пластину. См. Процедуру 019-031 в соответствующем Руководстве по диагностике неисправностей и обслуживанию электронных систем.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и проверьте исправность его работы.
