Общие сведения

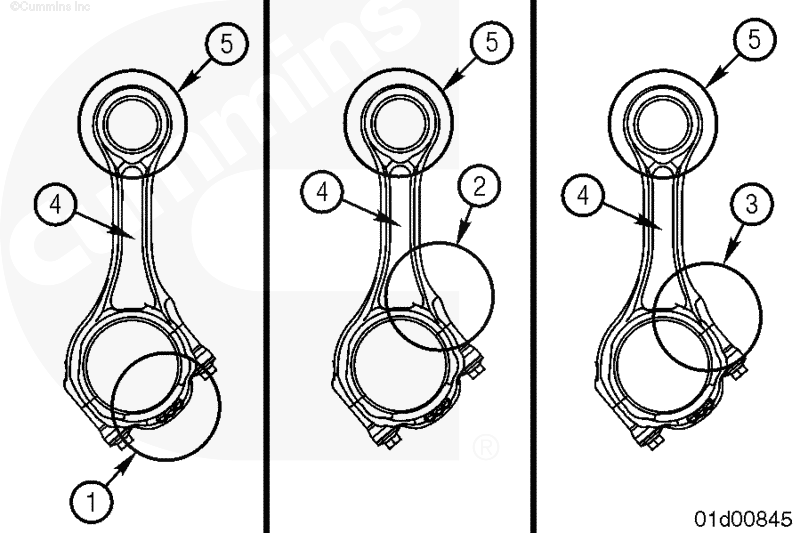

В двигателях серии В используются шатуны различных типов в зависимости от того, на каком заводе и в какое время двигатель был изготовлен. Не все шатуны взаимозаменяемы. При замене шатуна используйте следующую процедуру для идентификации и определения взаимозаменяемости шатуна. См. Процедуру 001-999 в Разделе F. Не на всех шатунах нанесен его номер по каталогу. Может потребоваться определить физические характеристики шатуна для его сравнения с другими шатунами.
|  |  | |
Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним. ПРЕДУПРЕЖДЕНИЕ Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством. ПРЕДУПРЕЖДЕНИЕ Дождитесь падения температуры ниже 50°C (120°F) для снижения вероятности получения травм от контакта с горячей охлаждающей жидкостью. ПРЕДУПРЕЖДЕНИЕ По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством. ПРЕДУПРЕЖДЕНИЕ Во избежание получения травмы не допускайте попадания горячего масла на кожу.
|   |  | |
Очистка и проверка возможности повторного использования

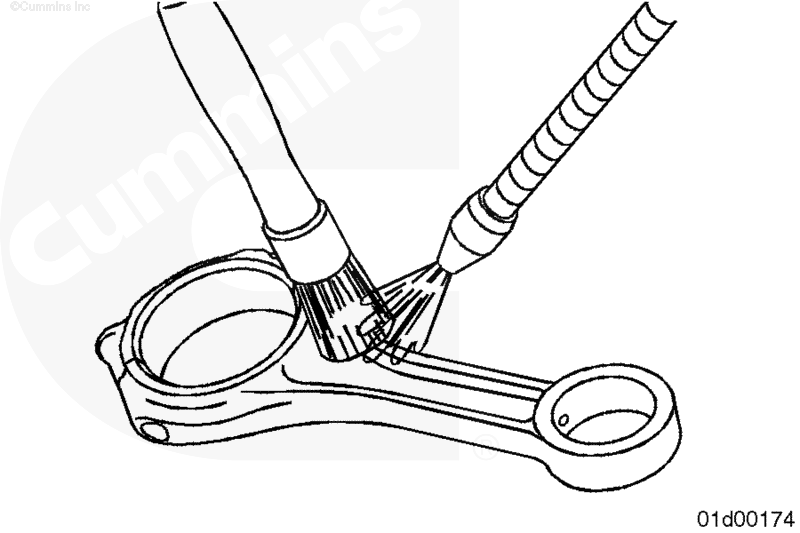

| ПРЕДУПРЕЖДЕНИЕ При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду. ПРЕДУПРЕЖДЕНИЕ Давление сжатого воздуха, используемого для очистки, не должно превышать 207 кПа (30 фунт/кв. дюйм). При его использовании обязательно надевайте защитную одежду, защитные очки или маску и перчатки.  ВНИМАНИЕ Поверхность контакта шатуна и крышки не проходила механическую обработку. Проявляйте осторожность во избежание повреждения этих деталей во время работы с ними. Используйте растворитель для очистки шатунов. ПРИМЕЧАНИЕ: Крышка всегда должна быть закреплена на шатуне болтами, затянутыми от руки, во избежание повреждения поверхности контакта крышки и шатуна, кроме случаев очистки этой контактной поверхности. Используйте растворитель и щетку с нейлоновой щетиной для очистки поверхности контакта крышки и шатуна. Просушите контактную поверхность сжатым воздухом. Просушите шатуны сжатым воздухом. |  |  | |

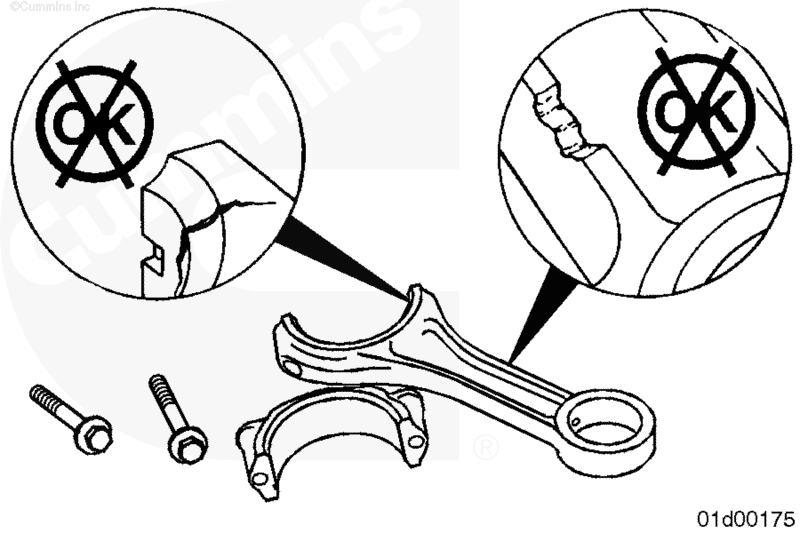

| ВНИМАНИЕ Замените шатун в сборе с крышкой при наличии следов истирания на любой из деталей. Проверьте крышки шатуна, постели подшипника шатуна и болты на отсутствие забоин, трещин, заусенцев, царапин или потертостей. | |  | |

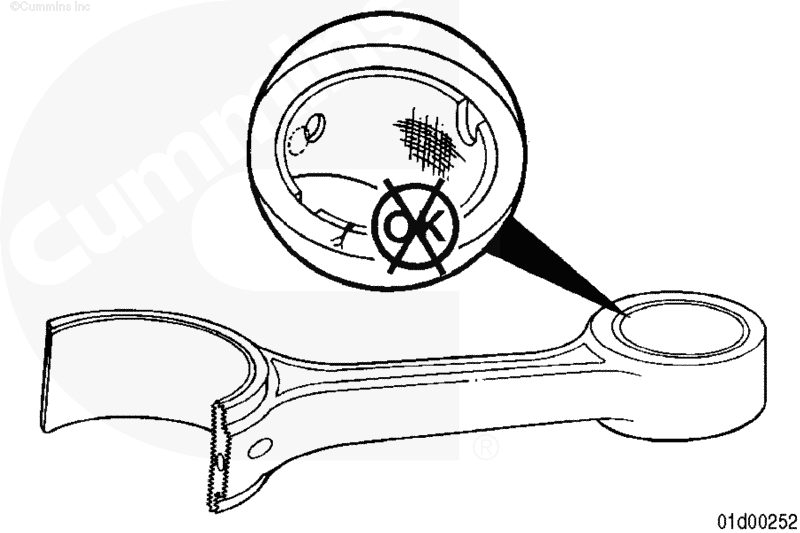

ПРИМЕЧАНИЕ: Поверхность контакта шатуна и крышки не подвергается механической обработке. Эта поверхность не должна считаться поврежденной, кроме случаев наличия на ней глубоких забоин или трещин по всей поверхности. Проверьте состояние поверхности контакта шатуна и крышки. | |  | |
Проверьте отверстие под поршневой палец на отсутствие повреждений. ПРИМЕЧАНИЕ: В отверстии под поршневой палец в шатуне нет канала подачи масла, который должен быть совмещен с отверстием во втулке, которое является технологическим. | |  | |
Измерьте внутренний диаметр втулки поршневого пальца в шатуне.
Если втулка повреждена или не соответствует нормам, замените ее. Используйте приспособление (номер по каталогу 3823902) для снятия и установки втулки. |  |  | |||||||||||||

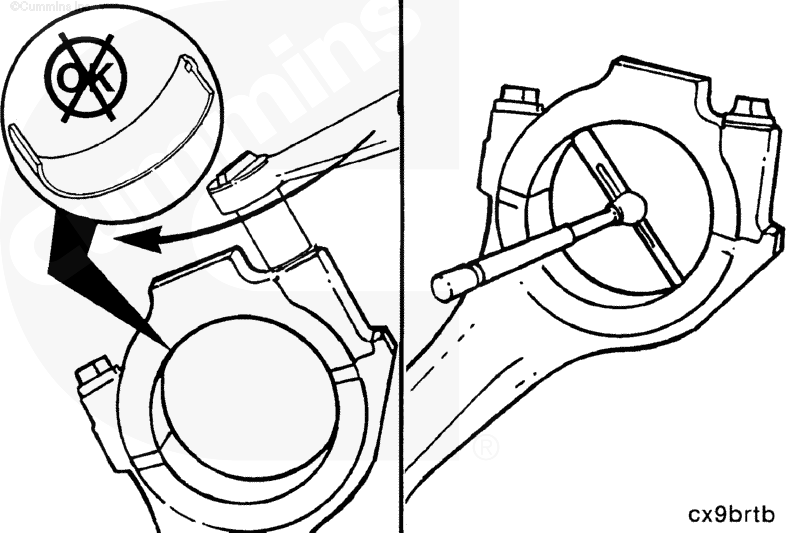

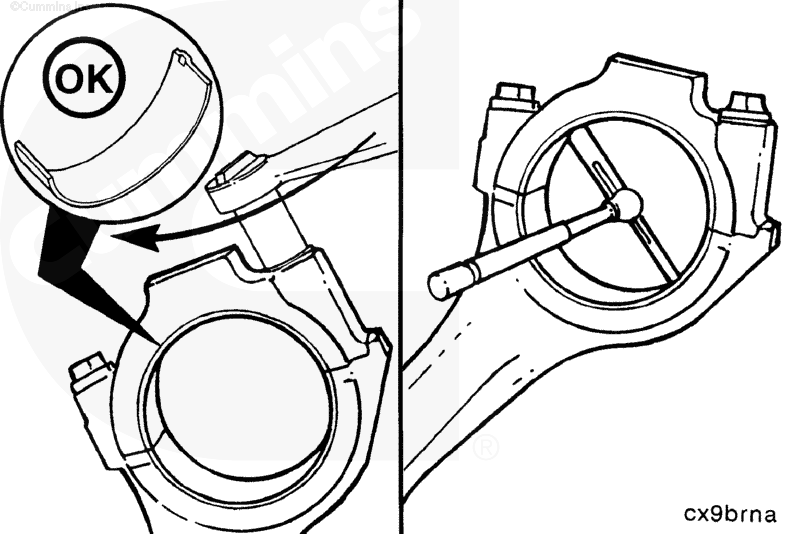

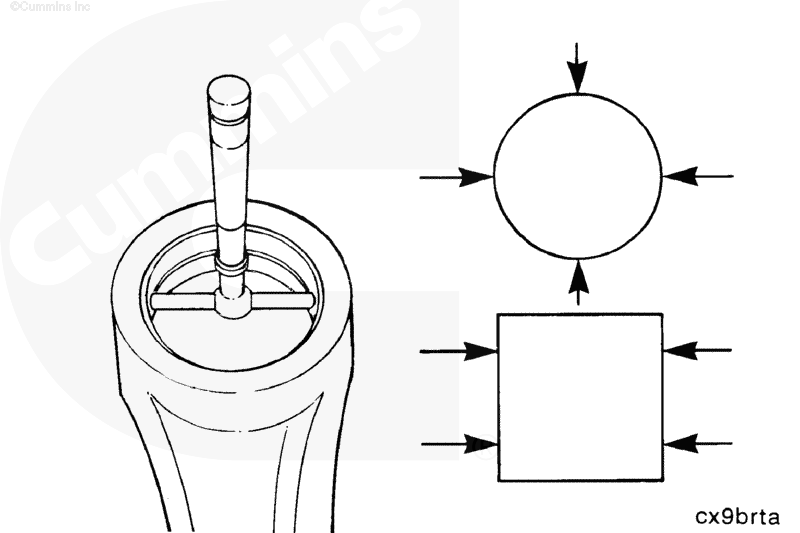

| ВНИМАНИЕ Используйте тиски с латунными губками для фиксации шатуна. Вмятины, царапины или забоины на двутавровом участке шатуна могут стать причиной повреждения двигателя. ВНИМАНИЕ Номер на шатуне должен совпадать с номером на крышке шатуна. Шатуны и крышки изготавливаются в собранном виде, заменять детали по отдельности нельзя. Это может привести к повреждению двигателя. Смажьте чистым моторным маслом 15W-40 болты шатуна. Установите на шатун крышку и болты с шайбами. Затяните болты. Момент затяжки: 100 n.m [74 ft-lb] Используйте циферблатный нутромер для измерения внутреннего диаметра в пределах 20 градусов от каждой части линии разъема. Измерьте внутренний диаметр в направлении, перпендикулярном линии разъема.
ПРИМЕЧАНИЕ: Если размеры отверстия под шейку коленчатого вала в шатуне не соответствуют норме, обязательно замените шатун. |    |  | |||||||||||||
Повторите описанную выше проверку после установки подшипника в шатун.
| |  | |||||||||||||||||
| |  | ||||||||||||||||||||||||||||||||||||||||||

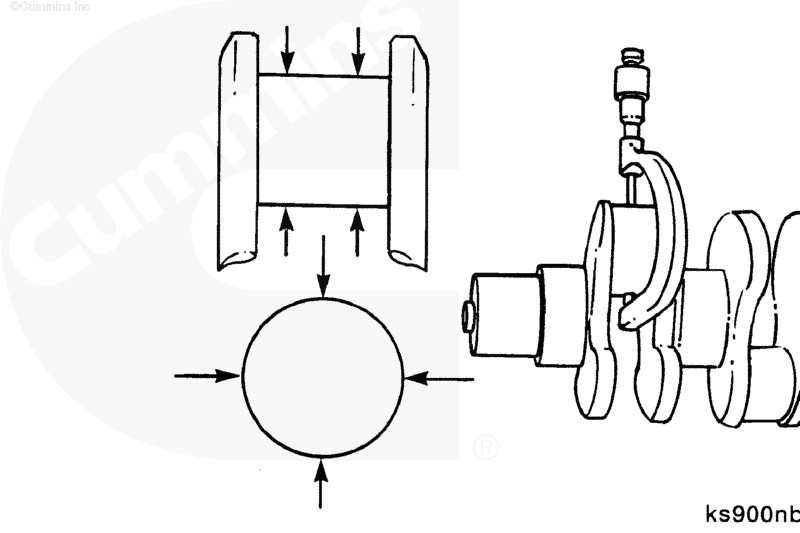

Измерьте диаметр шатунной шейки коленчатого вала.
ПРИМЕЧАНИЕ: Если шатунные шейки коленчатого вала не соответствуют норме, обязательно выполните шлифовку коленчатого вала. | |  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

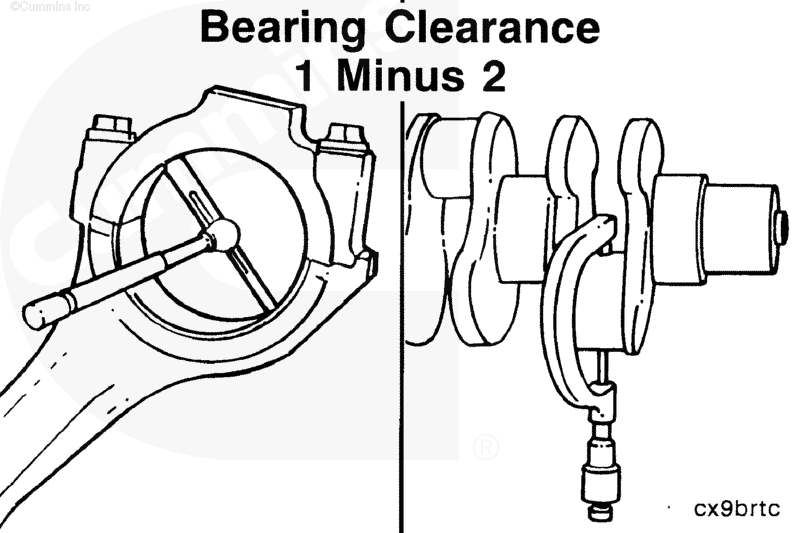

Зазор в подшипнике равен разнице между диаметром отверстия под коленчатый вал в шатуне (с установленным подшипником) и диаметром шатунной шейки коленчатого вала.
| |  | |||||||||||||

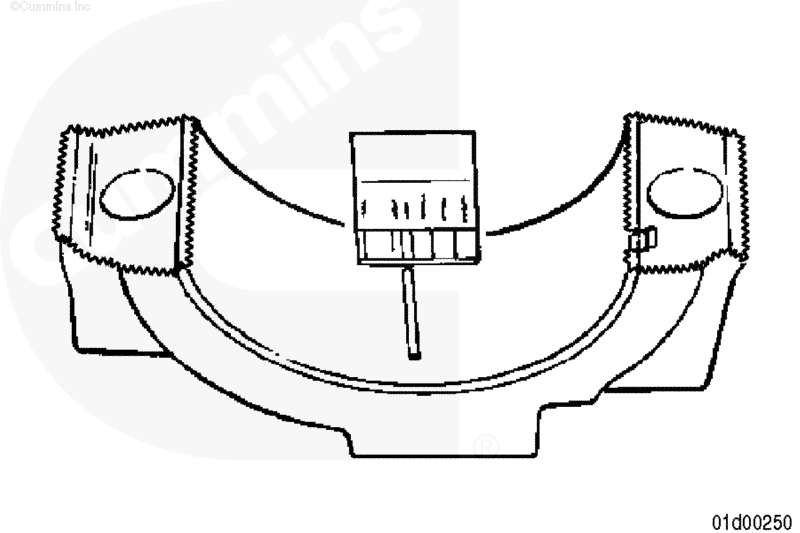

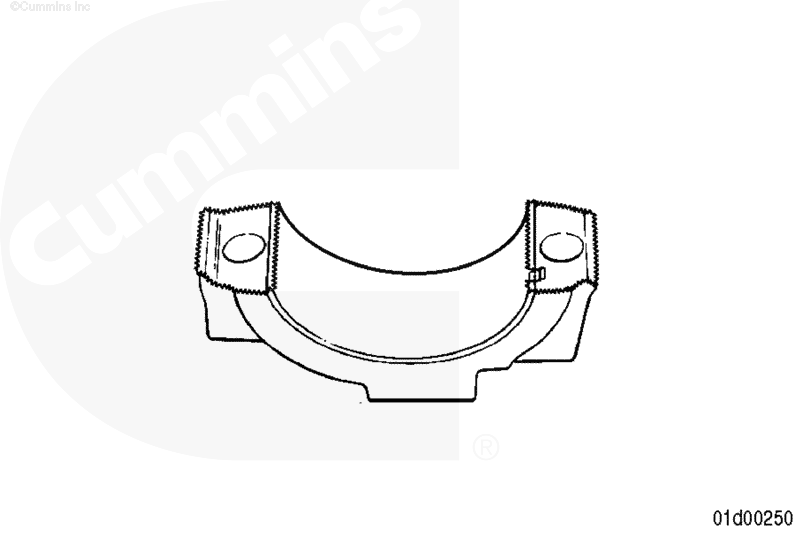

Зазор в подшипнике можно также определить с помощью специального щупа при сборке двигателя. ПРИМЕЧАНИЕ: Если зазор не соответствует норме, замените подшипник или попробуйте установить другой комплект подшипников. | |  | |
Завершающие операции
