Электрический нагреватель топлива

ПРИМЕЧАНИЕ: Управление нагревателем топлива осуществляется не электронным модулем управления, а биметаллическим термостатом. Нагреватель топлива включается примерно до 4°C (39°F) и выключается примерно при 27°C (81°F) или выше.

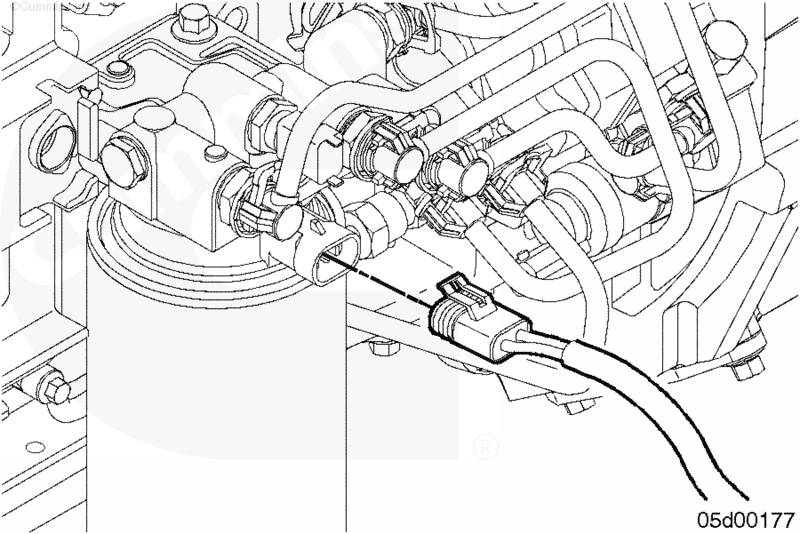

Снимите 2-контактный разъем с нагревателя топлива.

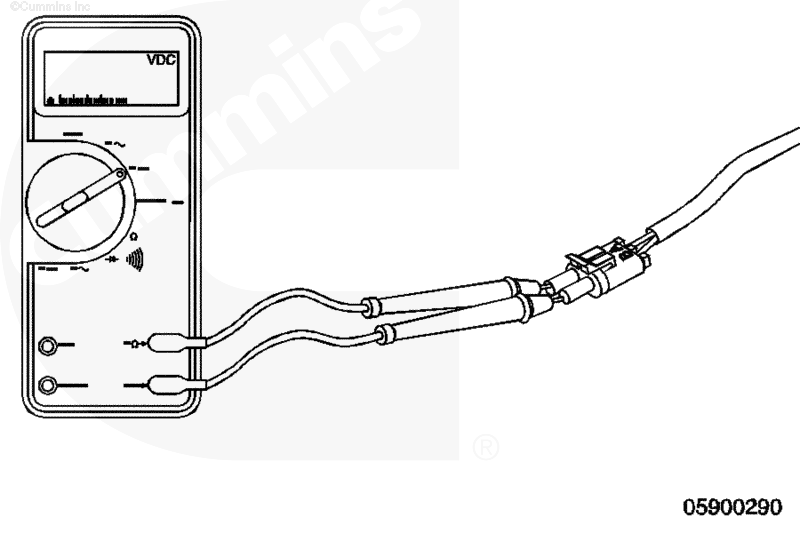

Проверьте соответствие норме напряжения в цепи термостата нагревателя топлива.

Если напряжение не соответствует норме, обратитесь к Руководству по обслуживанию, диагностике и ремонту комплектного оборудования.

Проверьте проводку между системой управления термостатом и нагревателем топлива.

Проверьте напряжение в разъемах жгутов проводов комплектного оборудования.

ПРИМЕЧАНИЕ: Напряжение на выходе термостата будет равно нулю, если температура выше точки его срабатывания.

ПРИМЕЧАНИЕ: Управление нагревателем топлива на двигателях без системы рециркуляции отработавших газов осуществляется электронным модулем управления. В модуле СМ800 есть реле, которое включает и выключает нагреватель топлива на основании сигнала датчика температуры топлива.

ПРИМЕЧАНИЕ: Для проверки напряжения на нагревателе топлива используйте соответствующую функцию диагностического комплекта INSITE™. Более подробная информация приведена в документации на комплект INSITE™ или в разделе 14.

Проверьте соответствие норме напряжения в цепи нагревателя топлива во время его проверки с использованием диагностического комплекта INSITE™.

Если напряжение не соответствует норме, обратитесь к Руководству по обслуживанию, диагностике и ремонту комплектного оборудования.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

Очистите паром нагреватель топлива и поверхности вокруг него и топливного насоса.

Просушите сжатым воздухом.

Снимите разъем с нагревателя топлива.

Снимите топливный фильтр.

Снимите фиксатор топливного фильтра.

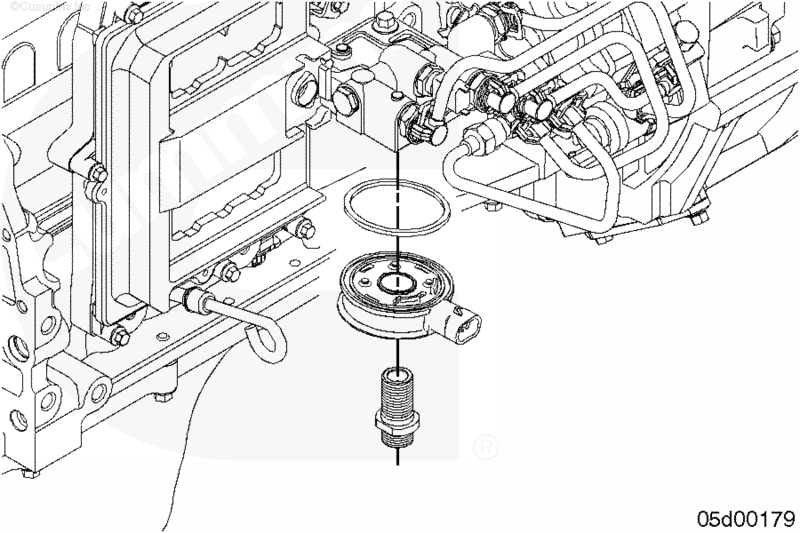

Снимите нагреватель топлива с головки фильтра. Он должен сниматься с нее вручную.

 ВНИМАНИЕ

Не допускайте попадания пыли или частиц грязи в нагреватель топлива для исключения загрязнения топливного насоса высокого давления и форсунок. Даже небольшое количество грязи и инородных частиц может вызвать отказ этих устройств.

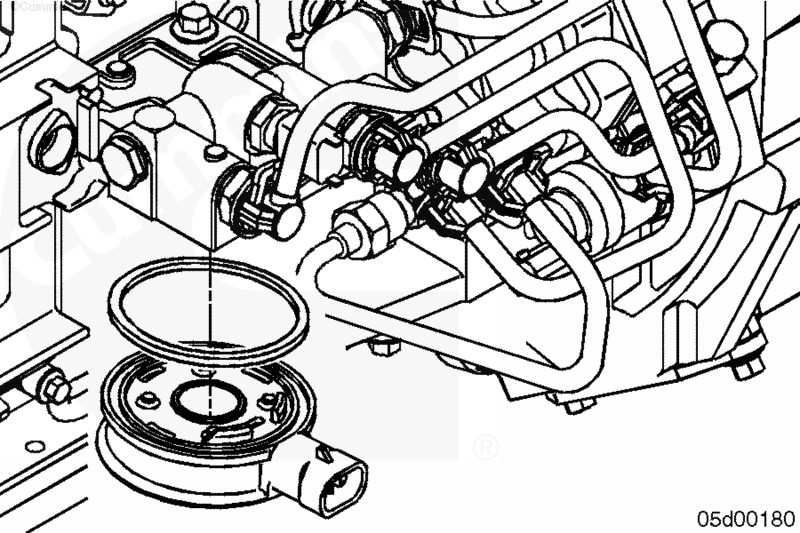

Прижмите нагреватель топлива к головке фильтра, при этом поверхностью под прокладку должна быть обращена вверх.

ПРИМЕЧАНИЕ: Не наносите слишком много состава Loctite, чтобы он не попал в топливный насос после установки.

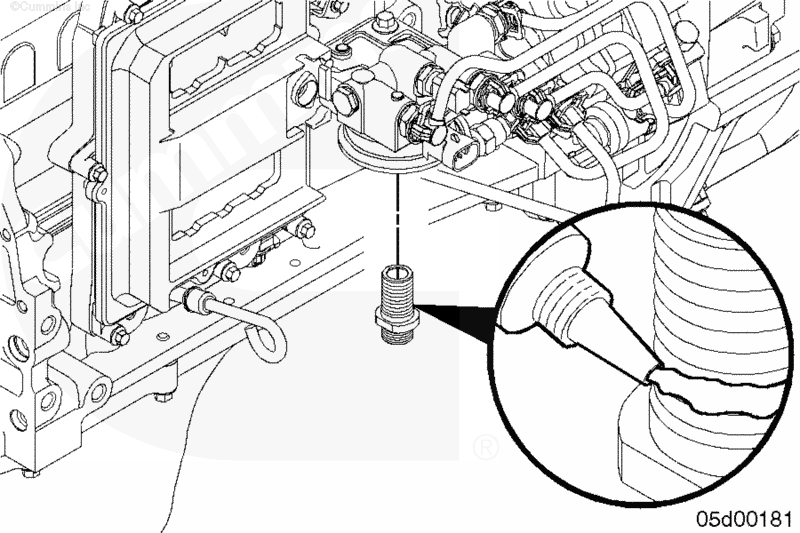

Нанесите состав Loctite 648 или его аналог на фиксатор фильтра.

Установите фиксатор топливного фильтра.

Установите уплотнительное кольцо между нагревателем топлива и корпусом фильтра.

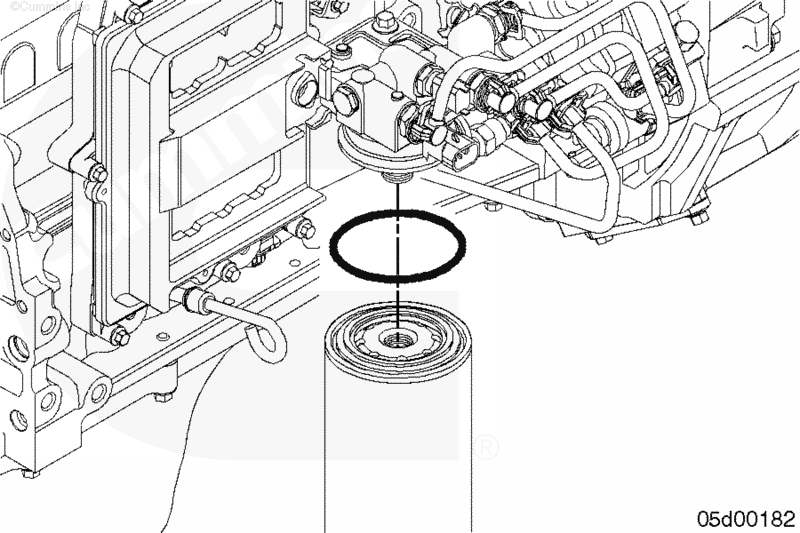

Установите топливный фильтр.

Подсоедините разъем к нагревателю топлива.
