Приводной ремень вентилятора системы охлаждения

Документ ru44-008-002 · Cummins ISB/QSB, ремонт

Навигация по руководству

Навигация по руководству

На этой странице
  1. Снятие
  2. Проверка возможности повторного использования
  3. Установка

008-002 Приводной ремень вентилятора

Снятие

Осторожно ВНИМАНИЕ Осторожно
Натяжное устройство находится под воздействием пружины, его необходимо отвести в сторону от ремня. Смещение натяжного устройства в неправильном направлении может повредить его.

Отверните в сторону натяжное устройство для ослабления натяжения ремня и снимите ремень.

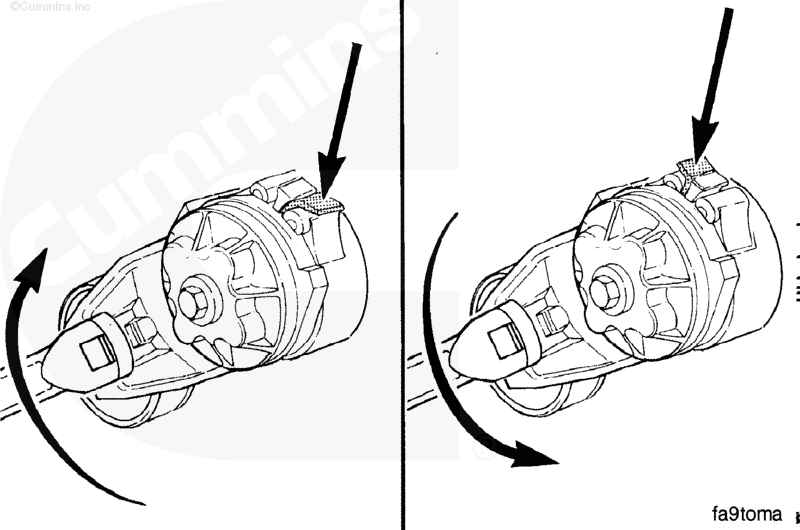

ПРИМЕЧАНИЕ: Натяжное устройство отводится в сторону так, чтобы язычок пружины загибался на корпус механизма. Для ослабления натяжения ремня поверните натяжное устройство, отпуская пружину.

Осторожно ВНИМАНИЕ Осторожно

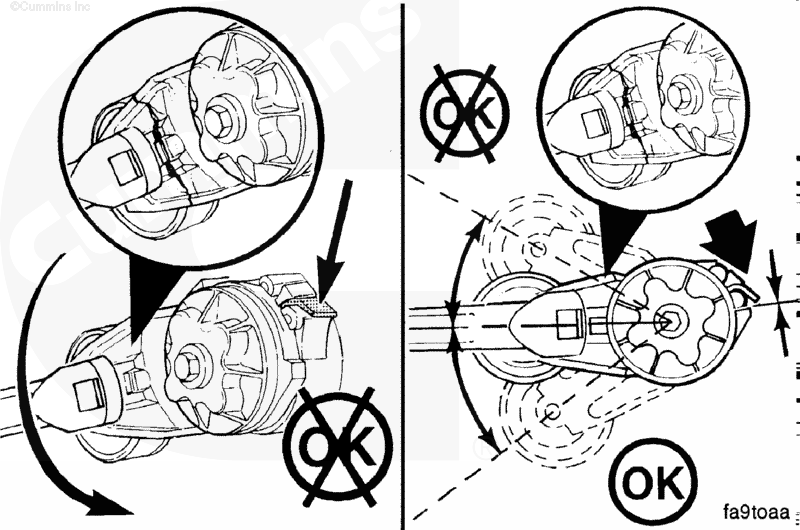

Приложение излишнего усилия при повороте натяжного устройства в направлении ослабления усилия пружины, в том числе и до упора, может привести к поломке его рычага.

Проверка возможности повторного использования

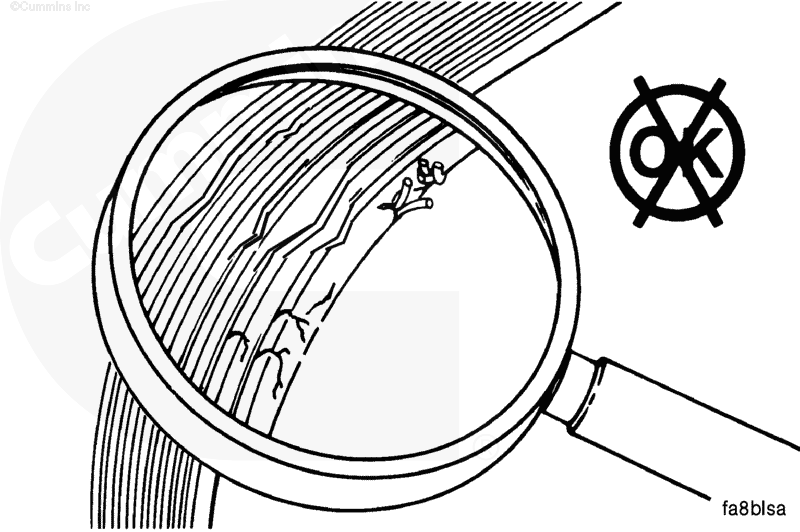

Проверьте приводной ремень на отсутствие следующих повреждений:

  • Трещины
  • Засаливание
  • Разрывы или порезы
  • Отвердение
  • Повышенный износ.

Проверьте промежуточные шкивы на отсутствие износа или трещин.

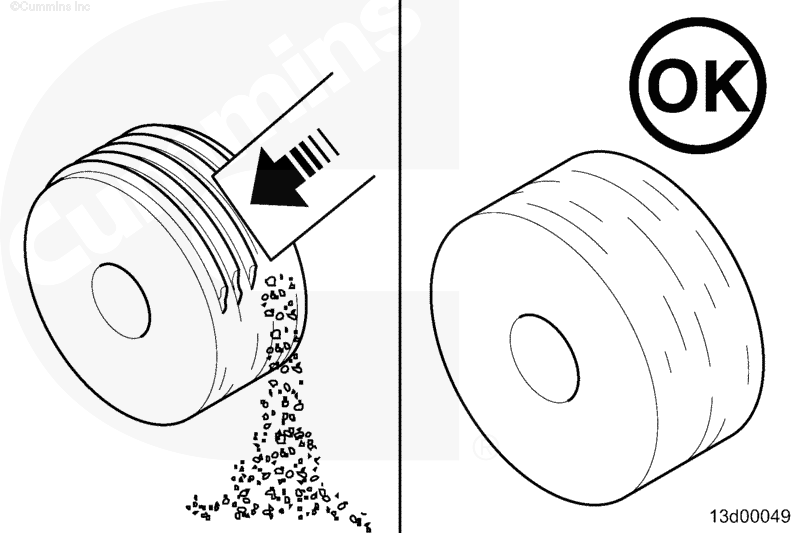

Часто на пластмассовых шкивах образуются отложения дорожной грязи или частиц материала, из которого изготовлен шкив, которые не следует относить к износу.

Грязь можно убрать подходящим для этого инструментом, а затем проверить наличие износа.

Лучше очистить промежуточные шкивы, проверить их состояние и использовать их повторно, а не заменять их новыми.

Замените ролик натяжного устройства. См. Процедуру 008-087.

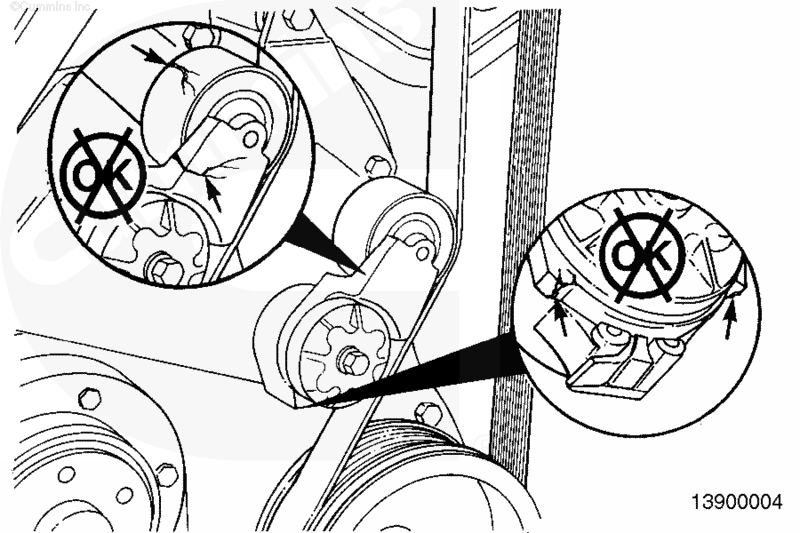

Проверьте все шкивы ременной передачи на отсутствие трещин или повреждений канавок.

При замене шкива вентилятора, ремня генератора, натяжного устройства ремня водяного насоса См. Процедуру 008-039.

При замене натяжного устройства ремня вентилятора ситемы охлаждения См. Процедуру 008-087.

Для замены шкива коленчатого вала обратитесь в авторизованный сервис-центр фирмы Камминз.

Установка

Осторожно ВНИМАНИЕ Осторожно
Натяжное устройство находится под воздействием пружины, его необходимо отвести в сторону от приводного ремня. Смещение натяжного устройства в неправильном направлении может повредить его.

Разложите приводной ремень на двигателе на всех шкивах, кроме шкива водяного насоса.

Отведите натяжное устройство в сторону и установите ремень, поместив его на шкив водяного насоса в последнюю очередь.

Отпустите натяжное устройство для обеспечения натяжения приводного ремня.

Проверьте соответствие норме положения ремня на натяжном устройстве и шкивах привода вспомогательных агрегатов в передней части двигателя.

Запустите двигатель и убедитесь в отсутствии посторонних шумов в ременной передаче. Скрип в ременной передаче указывает на проскальзывание ремня.
