Приводной ремень насоса забортной воды

• Снимите ограждение ремня. См. Процедуру 008-001 "Ограждение ремня" в Разделе 8.
• Снимите ограждение ремня. См. Процедуру 008-002 "Ограждение ремня вентилятора системы охлаждения" в Разделе 8.

Снятие ремня при наличии регулируемого натяжного устройства:

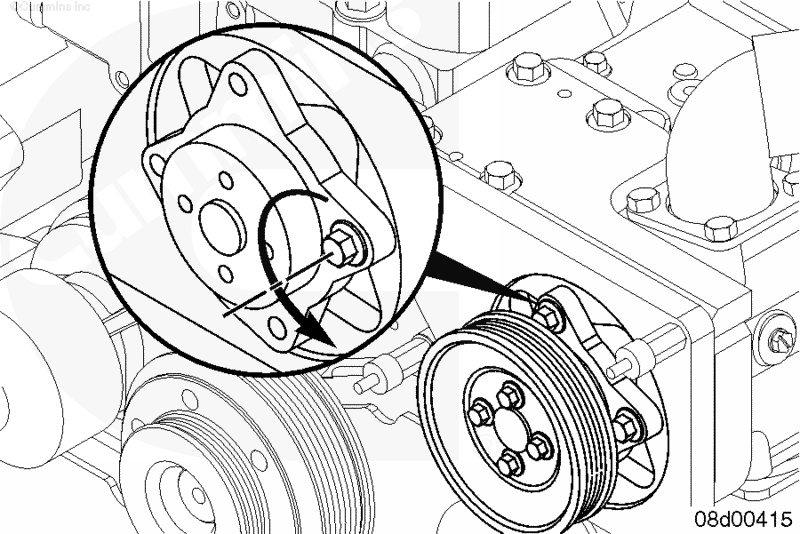

Отверните стопорный винт на промежуточном шкиве насоса забортной воды.

Поверните регулировочный винт против часовой стрелки для ослабления натяжения ремня.

Ослабьте натяжение ремня и снимите его со шкива насоса забортной воды.

Снятие ремня при отсутствии регулируемого натяжного устройства:

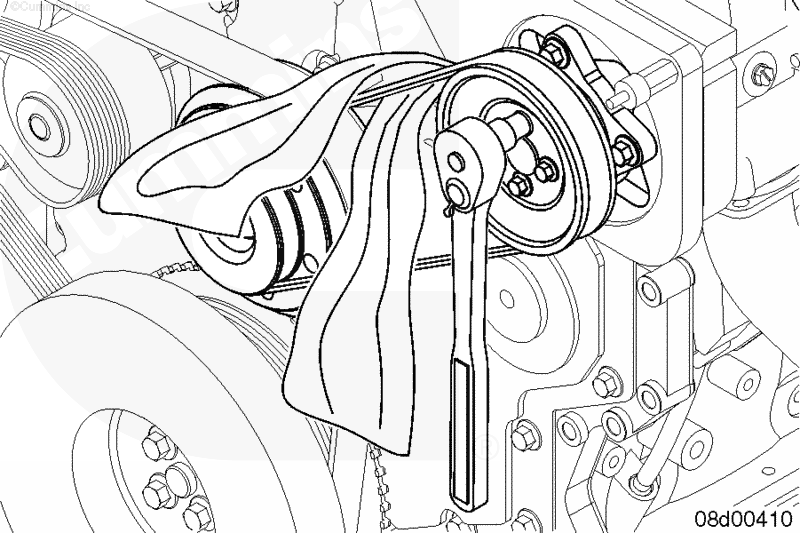

• Оберните ремень полотенцем в месте перед промежуточным шкивом насоса забортной воды.
• Установите ключ с храповиком и головкой на 8 мм (0,31 дюйм) на один из болтов промежуточного шкива насоса забортной воды.

 ВНИМАНИЕ

Вращение шкива против часовой стрелки приведет к повреждению крыльчатки насоса и отворачиванию болта крепления шкива.

ПРИМЕЧАНИЕ: Категорически не допускается вращать ключом с храповиком шкив против часовой стрелки.

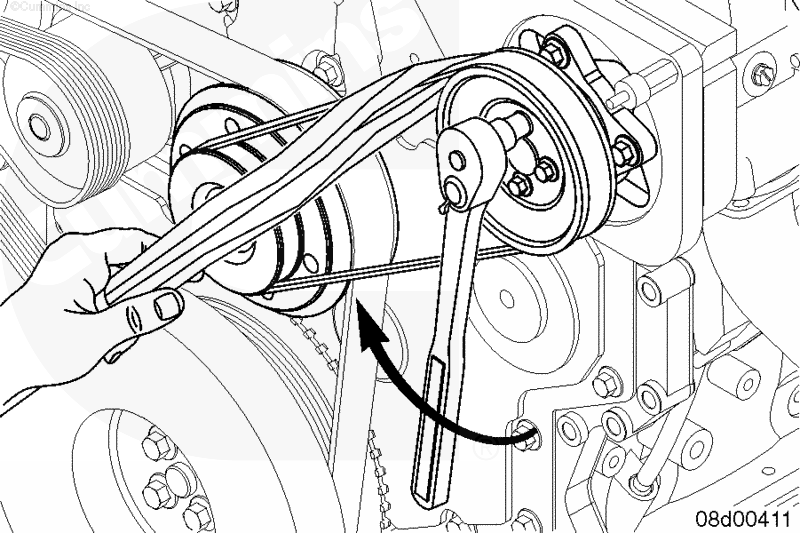

• Вытягивайте ремень наружу за полотенце, вращая ключ по часовой стрелке.

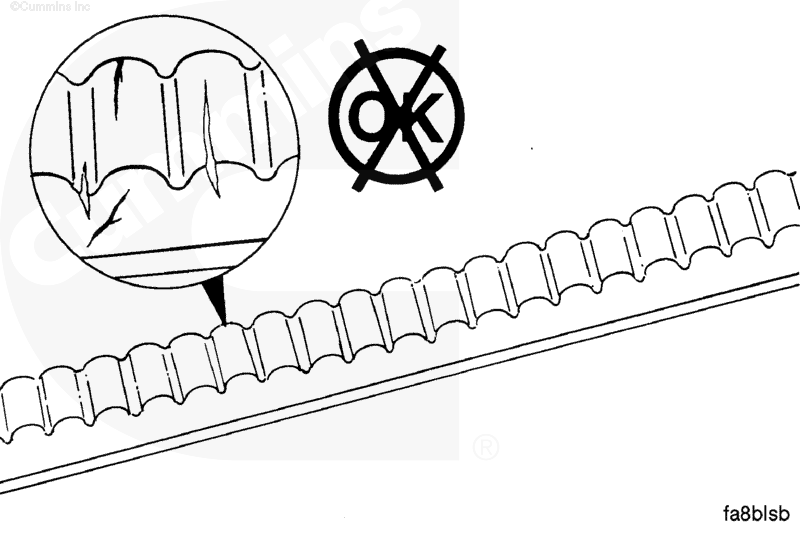

Проверяйте ремни ежедневно. Замените ремни при обнаружении на них трещин, следов истирания или повышенного износа. Допускается наличие на ремне небольших трещин.

Отрегулируйте натяжение, если на ремнях есть места с блестящей поверхностью - это говорит об их проскальзывании. Если ремни установлены правильно, а их натяжение в норме, износ шкива и ремня будет равномерным. Возможные причины повреждения ремней:

• Неправильное натяжение
• Несоответствие норме поперечного сечения или длины ремня
• Смещение шкивов относительно друг друга
• Неправильная установка ремня
• Тяжелые условия эксплуатации
• Попадание на ремни масла или смазки.

Установка ремня при наличии регулируемого натяжного устройства:

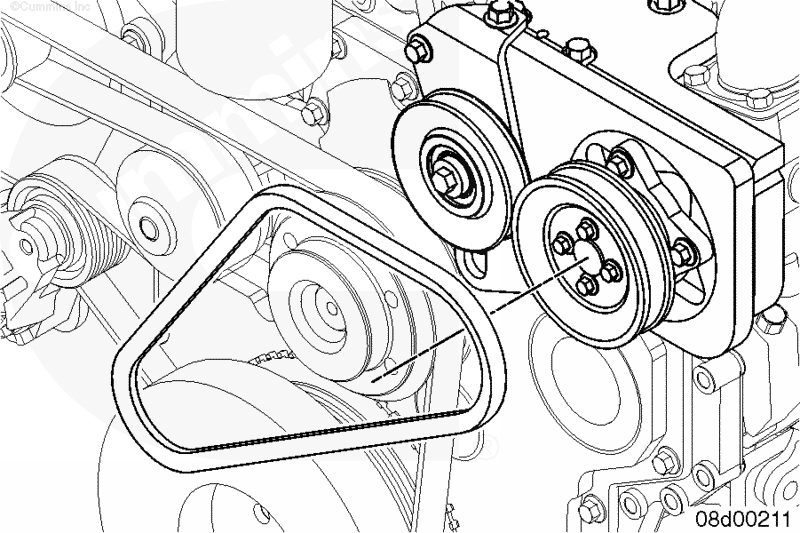

Установите ремень на шкивы.

Натяните ремень вращением регулировочного винта по часовой стрелке.

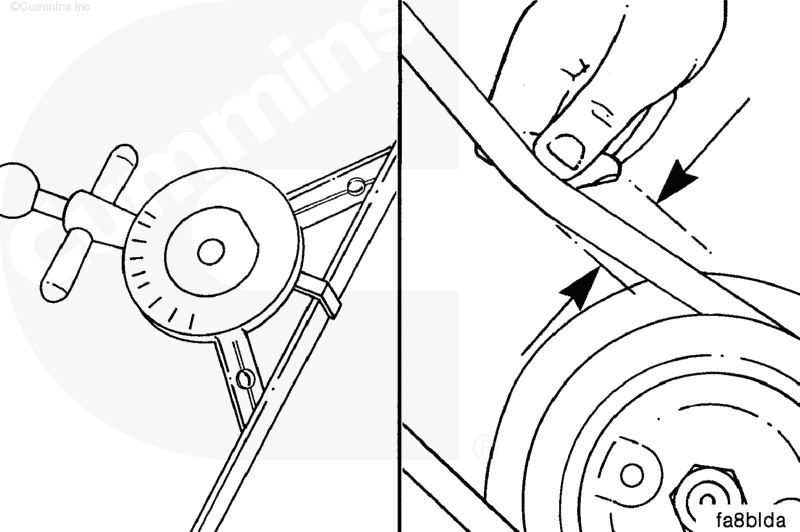

Измерьте натяжение ремня в средней точке между шкивами.

Для подбора приспособления для измерения натяжения ремня с учетом его ширины используйте Процедуру 018-005 "Натяжение ремня" в Разделе V. В ней же указано нормативное значение натяжения ремня.

Для измерения натяжения ремня можно использовать еще один метод (метод прогиба), который заключается в приложении к клиновому ремню между шкивами усилия в 110 Н [25 фунтов]. Если на отрезке ремня длиной 1 фут в центральной его части величина прогиба оказалась больше толщины ремня, натяжение ремня следует отрегулировать.

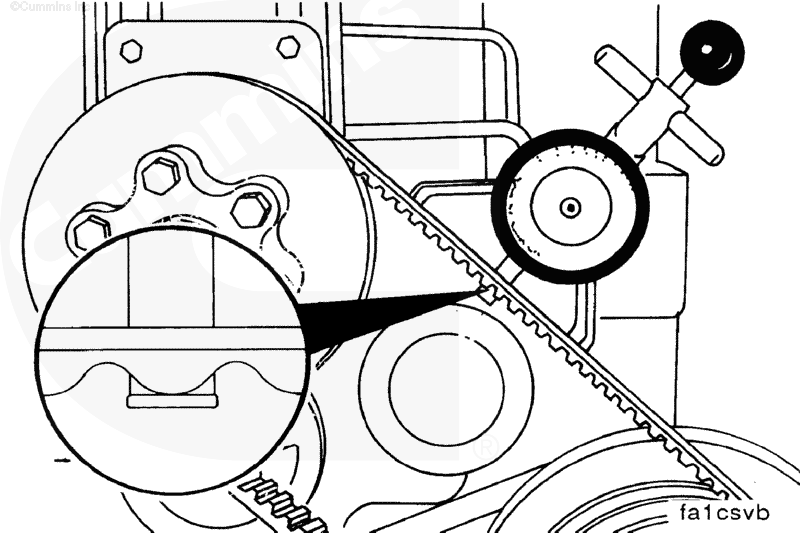

На двигателях с зубчатыми ремнями приспособление для измерения натяжения ремня должно быть установлено так, чтобы его центральная ножка оказалась точно над выступом (зубом) ремня.. Отклонение от этого положения приведет к неточности измерения.

Для подбора приспособления для измерения натяжения ремня с учетом его ширины используйте Процедуру 018-005 "Натяжение ремня" в Разделе V. В ней же указано нормативное значение натяжения ремня.

Затяните стопорный винт в центре промежуточного шкива.

Окончательно проверьте натяжение ремня.

Установка ремня при отсутствии регулируемого натяжного устройства (с помощью приспособления):

ПРИМЕЧАНИЕ: При установке ремней нельзя использовать смазку или мыло. Произойдет проскальзывание приспособления с новым ремнем.

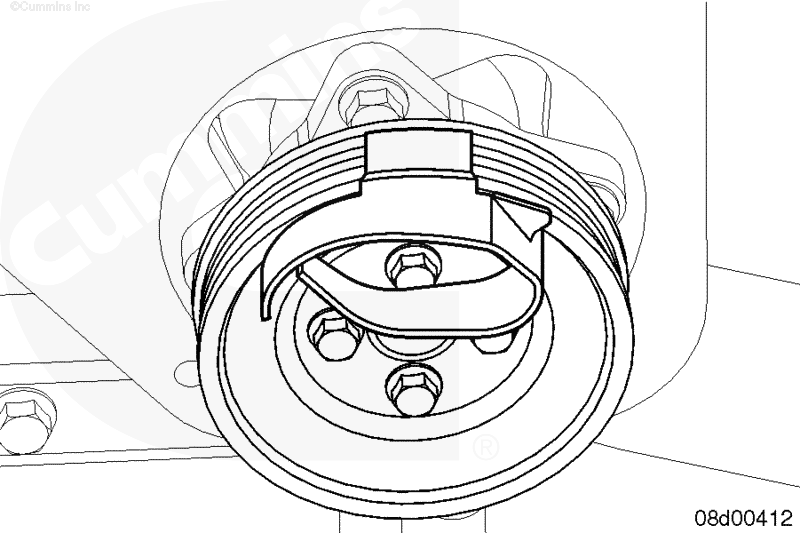

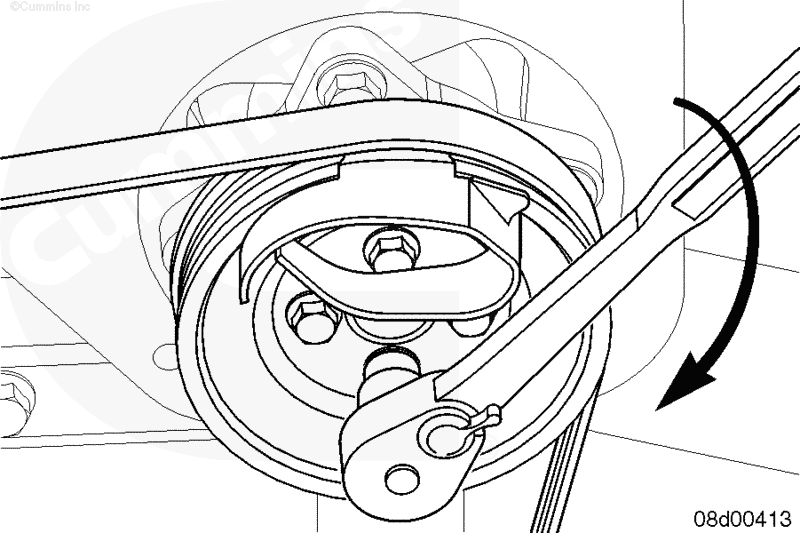

• Вставьте прилагаемое приспособление на канавки промежуточного шкива насоса забортной воды.

• Установите ремень на приспособление.
• Поверните шкив на 360 градусов по часовой стрелке, работайте ключом с храповиком и головкой на 8 мм (0,31 дюйм) до полной установки ремня.
• Убедитесь в том, что ремень ровно сидит в канавках шкивов. Если окажется, что после первого оборота ремень установлен неправильно, продолжайте вращать шкив, пока ремень не встанет на свое место.

Альтернативный метод установки ремня:

• Снимите 3 болта крепления насоса забортной воды.
• Отверните оставшийся болт.

• Подведите насос к двигателю монтировкой так, чтобы ремень можно было надеть на шкив рукой.
• Верните на место насос забортной воды.
• Установите болты обратно в насос.
• Затяните болты с нормативным моментом затяжки. См. Процедуру 008-057 "Насос забортной воды" в разделе 8.

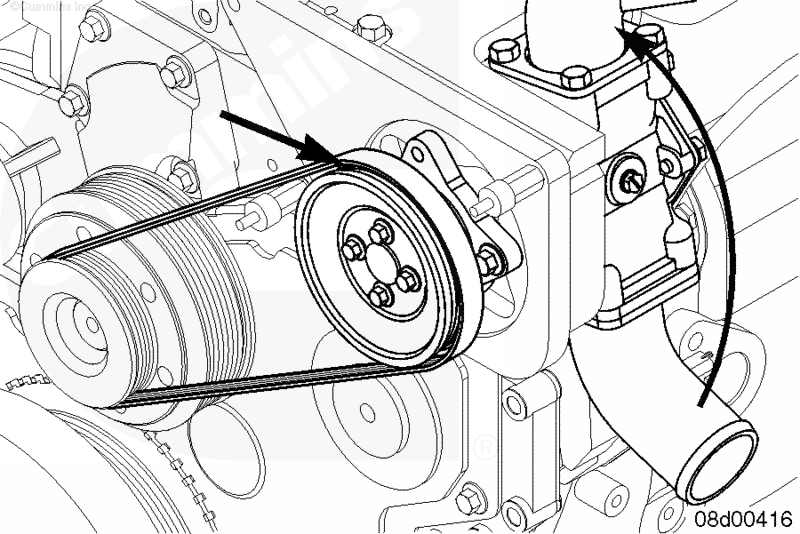

• Поверните шкив по часовой стрелке и убедитесь в соответствии норме положения ремня.

• Установите ограждение ремня. См. Процедуру 008-001 "Ограждение ремня" в Разделе 8.
• Установите ограждение ремня. См. Процедуру 008-002 "Ограждение ремня вентилятора системы охлаждения" в Разделе 8.
• Запустите двигатель для проверки исправности его работы.
