Пробка с цилиндрической резьбой — Cummins ISB/QSB, ремонт

Общие сведения

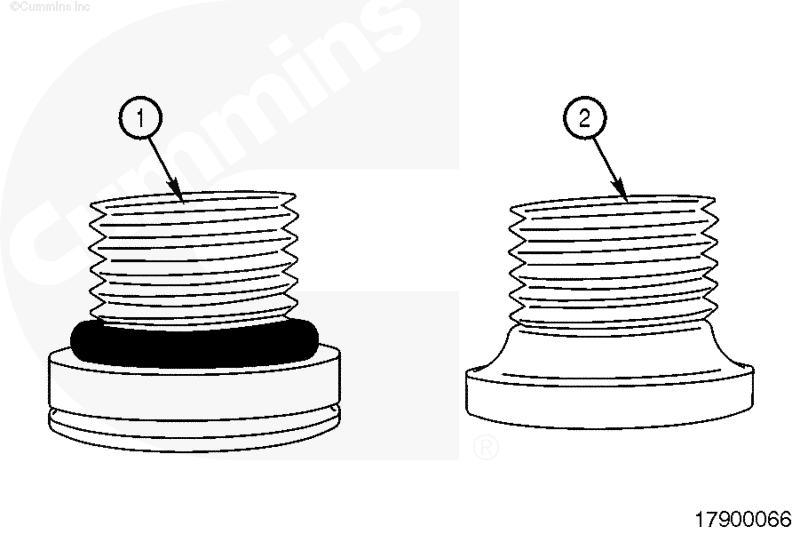

Предусмотрены пробки с цилиндрической резьбой 2 типов:

Пробка с цилиндрической резьбой и уплотнительным кольцом.
Пробка с цилиндрической резьбой и уплотняющей поверхностью.

Оба типа пробок взаимозаменяемы и могут быть использованы повторно. Они отличаются только моментом затяжки при установке. См. раздел "Установка" в данной процедуре.

Снятие

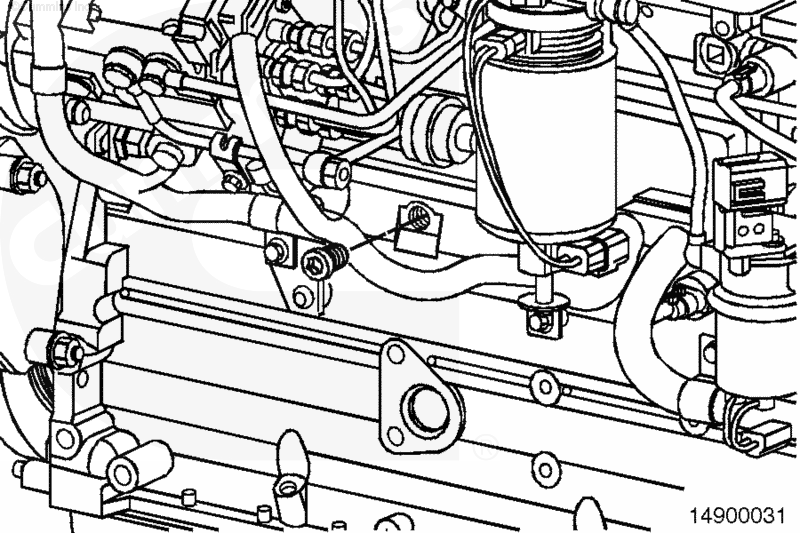

Подберите торцевой ключ для наружного или внутреннего шестигранника соответствующего размера и снимите пробку.

Очистка и проверка возможности повторного использования

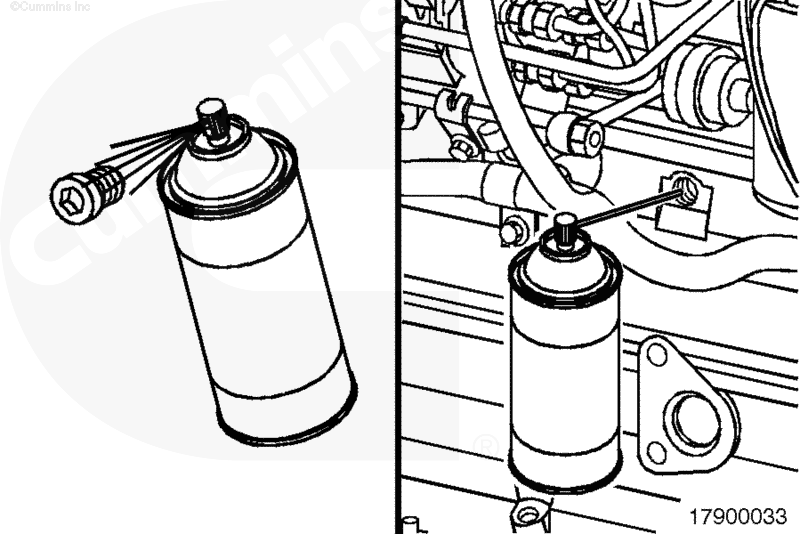

Используйте аэрозольный очиститель, номер по каталогу 3375433, или его аналог для очистки резьбы на пробках и в отверстиях под пробки.

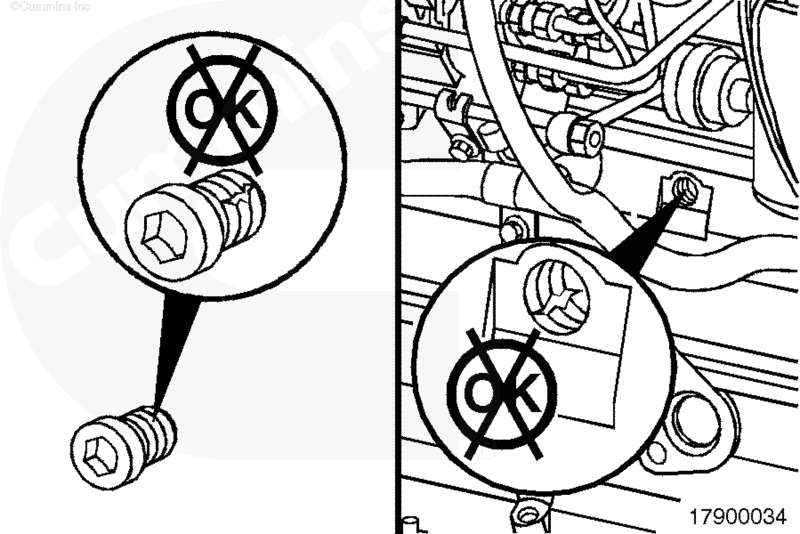

Проверьте резьбу пробок на отсутствие повреждений.

Замените поврежденные пробки.

Проверьте резьбу в отверстиях на отсутствие повреждений.

При необходимости отремонтируйте отверстия.

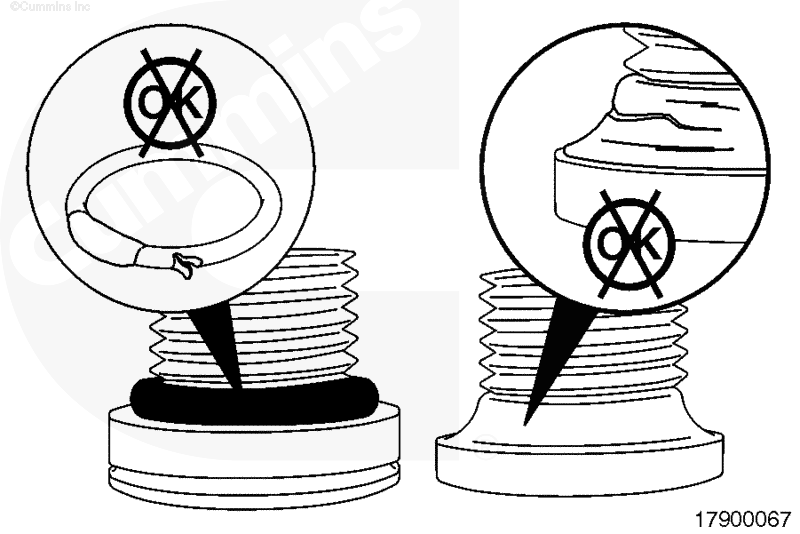

Для пробки с уплотнительным кольцом: проверьте уплотнительное кольцо на отсутствие порезов, разывов или деформации. При необходимости замените уплотнительное кольцо.

Для пробок с цилиндрической резьбой и уплотняющей поверхностью проверьте эту поверхность на отсутствие повреждений. При наличии повреждений замените пробку в сборе.

Установка

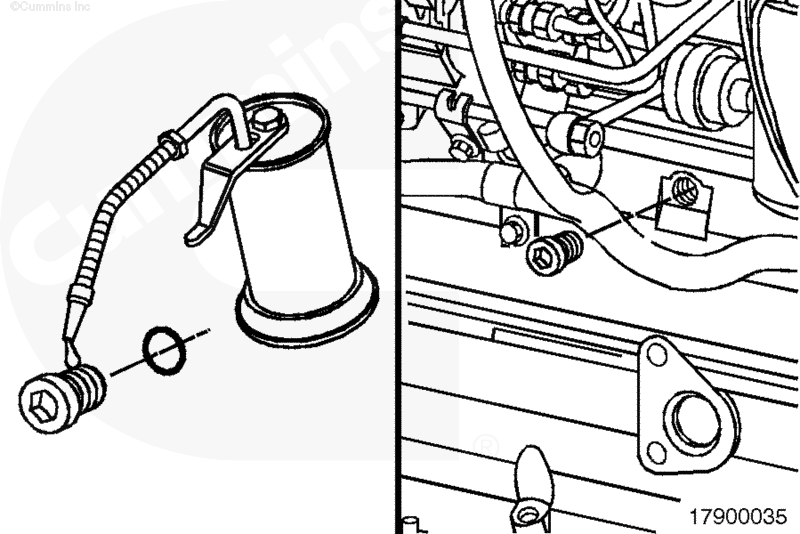

Для пробок с уплотнительным кольцом: установите новое уплотнительное кольцо на пробку при необходимости.

Смажьте уплотнительное кольцо чистым маслом 15W-40.

Установите и затяните пробку.

Torque Value:

M10

10 n.m [89 in-lb]

Torque Value:

M12

20 n.m [177 in-lb]

Torque Value:

M14

25 n.m [221 in-lb]

Torque Value:

M16

35 n.m [25 ft-lb]

Torque Value:

M18

45 n.m [33 ft-lb]

Для пробок с цилиндрической резьбой и уплотняющей поверхностью: установите и затяните пробку.

Torque Value:

M10

18 n.m [160 in-lb]

Torque Value:

M12

25 n.m [221 in-lb]

Torque Value:

M14

30 n.m [22 ft-lb]

Torque Value:

M16

40 n.m [30 ft-lb]

Torque Value:

M18

50 n.m [37 ft-lb]
