Система вентиляции картера (внешняя) — Cummins ISB/QSB, ремонт

003-001 Сапун картера (внешний)

Установка

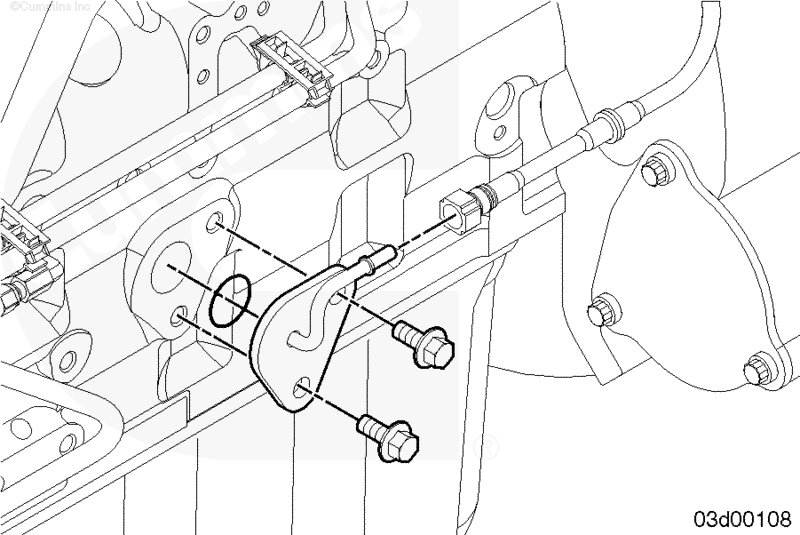

Установите болты, крышку и новую прокладку на блок цилиндров.

Момент затяжки: 24 n.m [18 ft-lb]

Подсоедините магистраль слива масла из сапуна к сливному фитингу крышки, установленной на блоке цилиндров.

Проложите магистраль слива масла из сапуна картера двигателя к месту его установки.

Установите хомуты крепления магистрали слива масла из сапуна (при наличии).

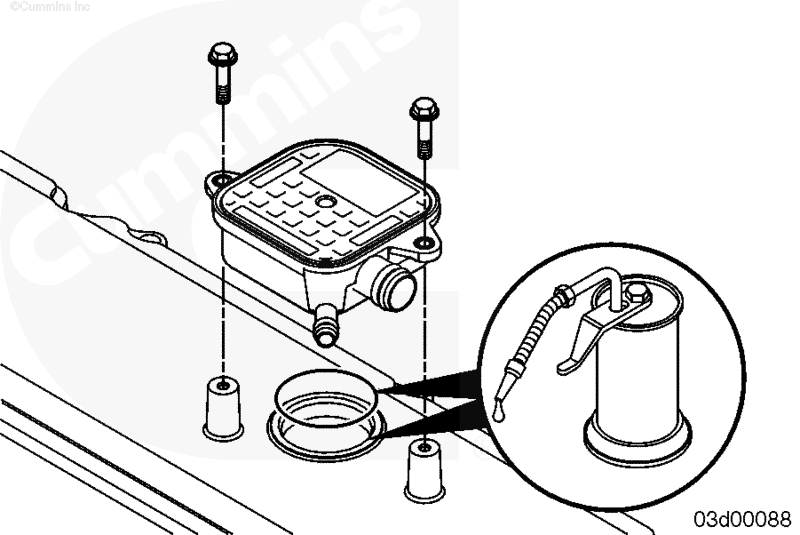

Установите сапун и крепежные болты в крышку коромысел.

Смажьте уплотнительное кольцо и крышку коромысел маслом.

Затяните болты.

Момент затяжки: 10 n.m [89 in-lb]

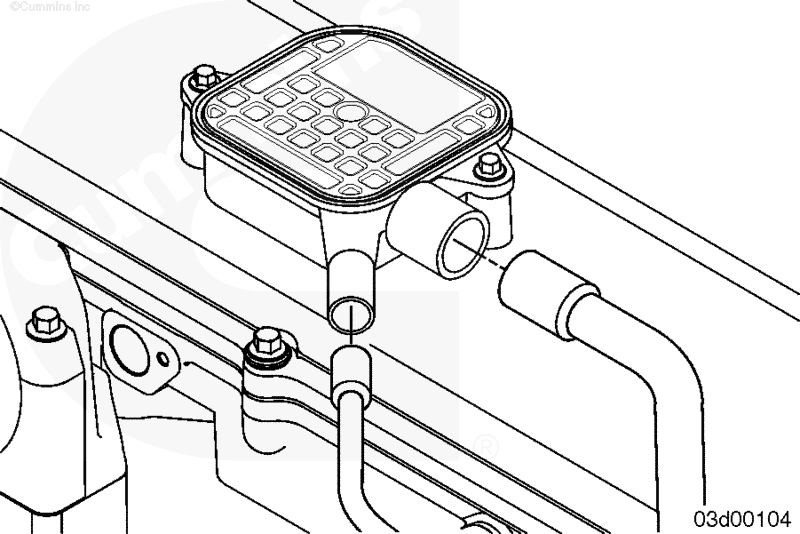

Подсоедините трубку сапуна к сапуну картера двигателя в сборе.

Подсоедините трубку слива масла из сапуна к сапуну картера двигателя в сборе.

ПРИМЕЧАНИЕ: Может потребоваться установить ранее снятую крышку двигателя. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.
