Крейцкопф

Снимите крышку коромысел. См. Процедуру 003-011.

Снимите коромысло. См. Процедуру 003-008.

ПРИМЕЧАНИЕ: Отметьте положение и ориентацию крейцкопфов. При повторном использовании крейцкопфов обязательно установите их на свои первоначальные места с учетом их исходной ориентации.

Снимите крейцкопфы.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

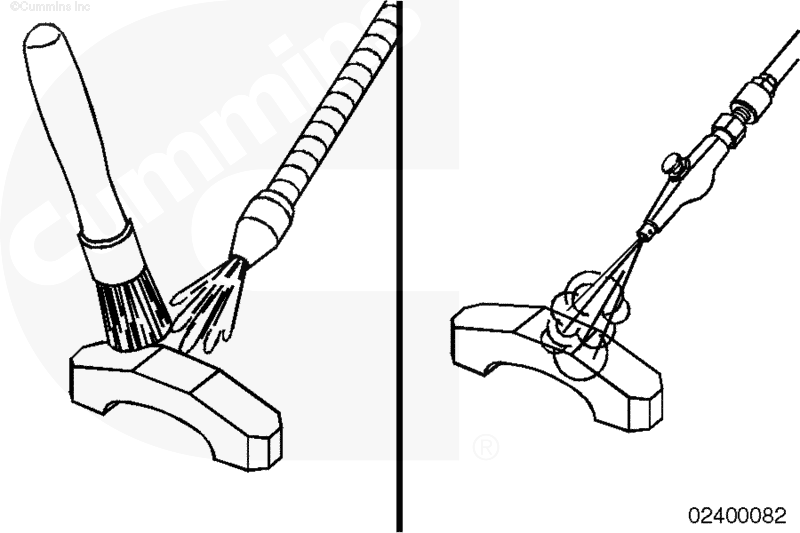

Очистите крейцкопфы растворителем. Просушите сжатым воздухом.

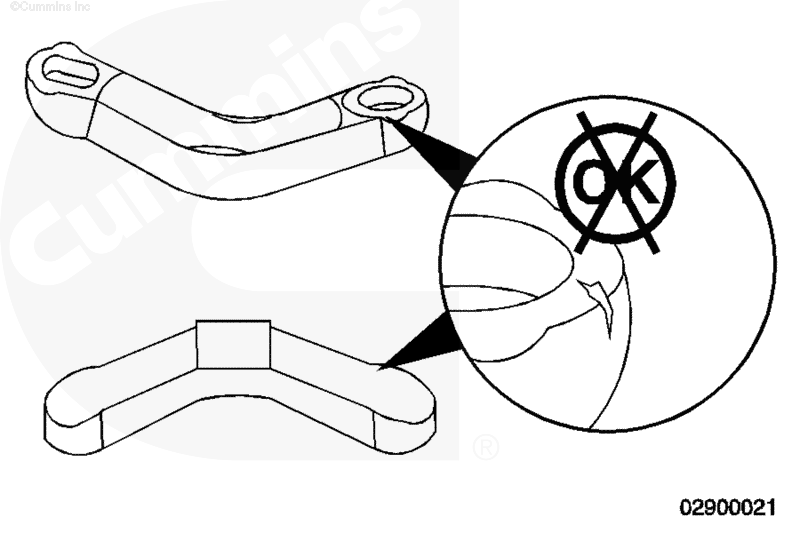

Проверьте крейцкопфы на отсутствие трещин и/или следов повышенного износа в местах контакта с коромыслом и штоком клапана.

Проверьте контактные поверхности на отсутствие трещин и других повреждений.

Замените крейцкопфы при обнаружении любых повреждений.

ПРИМЕЧАНИЕ: В крейцкопфе есть круглое и овальное отверстия. При установке новых крейцкопфов не требуется размещать отверстия в определенном положении. При повторном использовании крейцкопфов сохраните их первоначальное положение и ориентацию.

Установите крейцкопфы на стержни клапанов.

Установите крышку коромысел. См. Процедуру 003-008.

Установите крышку коромысел и прокладку. См. Процедуру 003-011.

Запустите двигатель и проверьте отсутствие утечек.
