Опора насоса забортной воды

 ВНИМАНИЕ

Цинковые пробки расширяются и могут сломаться во время снятия. Проверьте целостность цинковой пробки. Если она разломилась, установите новую цинковую пробку и удалите остатки старой пробки из теплообменника ОНВ для предотвращения повреждения узлов и деталей, расположенных после него в системе охлаждения двигателя забортной водой.

• Перекройте краны магистралей подачи забортной воды.
• Слейте воду из насоса забортной воды, сняв цинковую пробку с теплообменника ОНВ. См. Процедуру 010-005.
• Снимите шланги подачи и отвода забортной воды. См. Процедуру 008-104.
• Снимите ограждение ремня. См. Процедуру 008-001.
• Снимите ремень насоса забортной воды. См. Процедуру 008-126.
• Снимите шкив насоса забортной воды. См. Процедуру 008-127.
• Снимите натяжное устройство ремня насоса забортной воды. См. Процедуру 009-058.
• Снимите насос забортной воды. См. Процедуру 008-057.

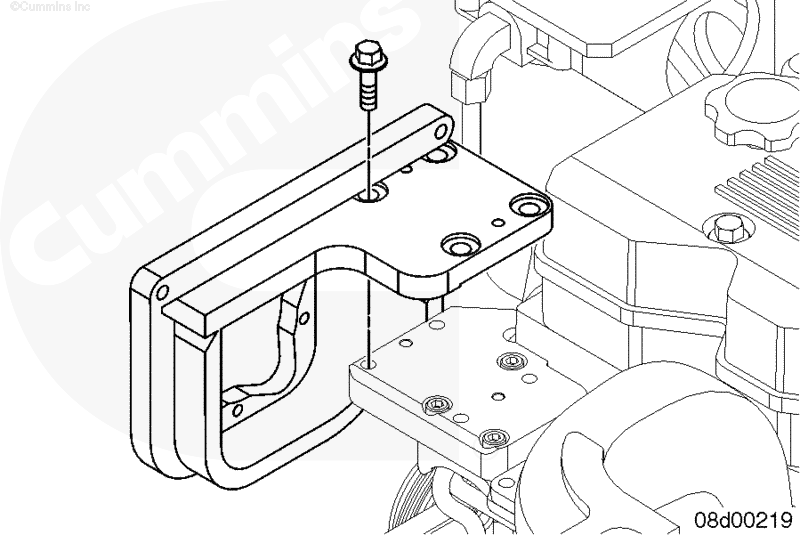

Снимите 4 болта крепления кронштейна насоса забортной воды и сам кронштейн.

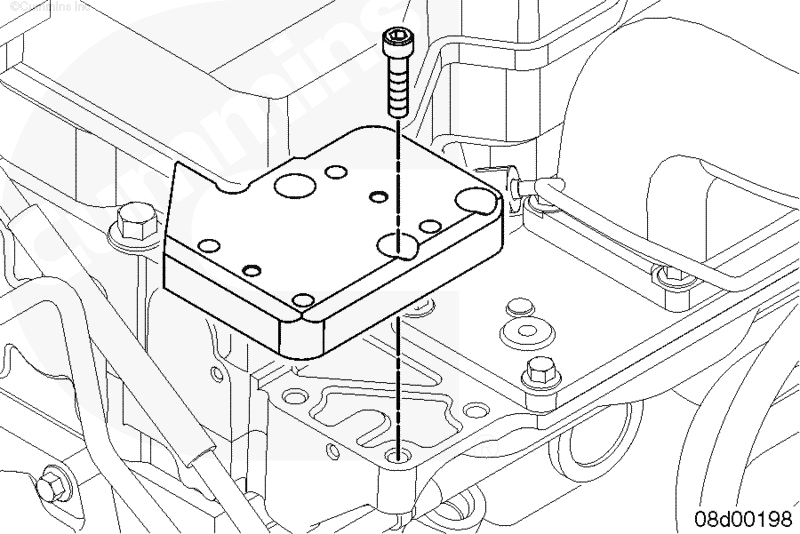

Снимите опору кронштейна насоса забортной воды.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

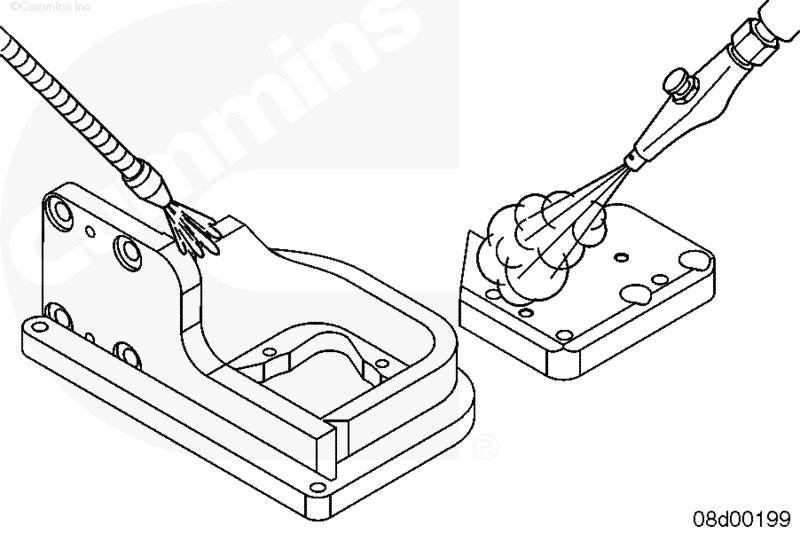

Очистите опору и кронштейн растворителем.

Просушите сжатым воздухом.

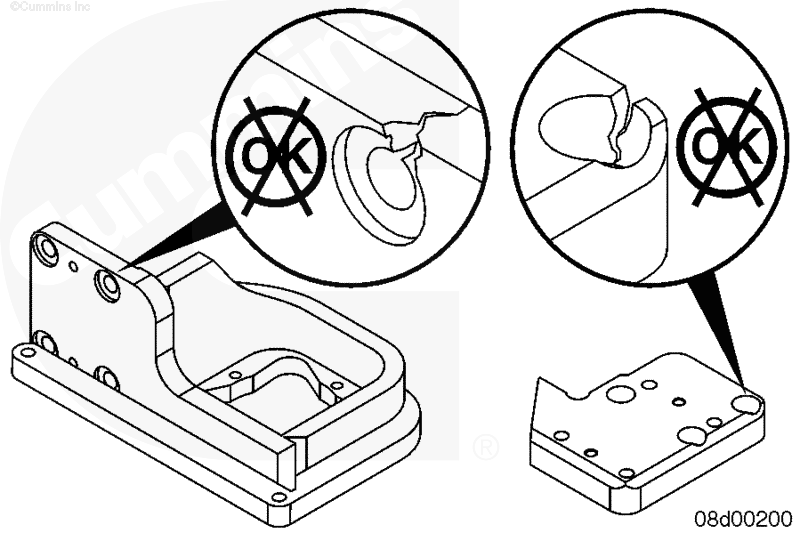

Проверьте опору и кронштейн на отсутствие трещин или других повреждений.

При наличии трещин обязательно замените детали.

Установите опору кронштейна насоса забортной воды. Прижмите опору кронштейна к передней части головки цилиндров во время затяжки болтов для сохранения центровки ремня.

Установите кронштейн насоса забортной воды и закрепите его болтами.

Затяните болты.

• Установите насос забортной воды. См. Процедуру 008-057.
• Установите натяжное устройство ремня насоса забортной воды. См. Процедуру 009-058.
• Установите шкив насоса забортной воды. См. Процедуру 008-127.
• Установите ремень насоса забортной воды. См. Процедуру 008-126.
• Установите ограждение ремня. См. Процедуру 008-001.
• Установите шланги подачи и отвода забортной воды. См. Процедуру 008-104.
• Установите цинковую пробку в теплообменник ОНВ. См. Процедуру 010-005.
• Откройте кран (краны) подачи забортной воды.

Запустите двигатель и убедитесь в отсутствии утечек.
