Трубка забора масла (установленная на блоке цилиндров)

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

 ПРЕДУПРЕЖДЕНИЕ

Во избежание получения травмы не допускайте попадания горячего масла на кожу.

 ПРЕДУПРЕЖДЕНИЕ

По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначено для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

Слейте масло из системы смазки. См. Процедуру 007-037.

Снимите поддон картера двигателя и прокладку. См. Процедуру 007-025.

Снимите болты крепления заборной трубки.

Снимите заборную трубку.

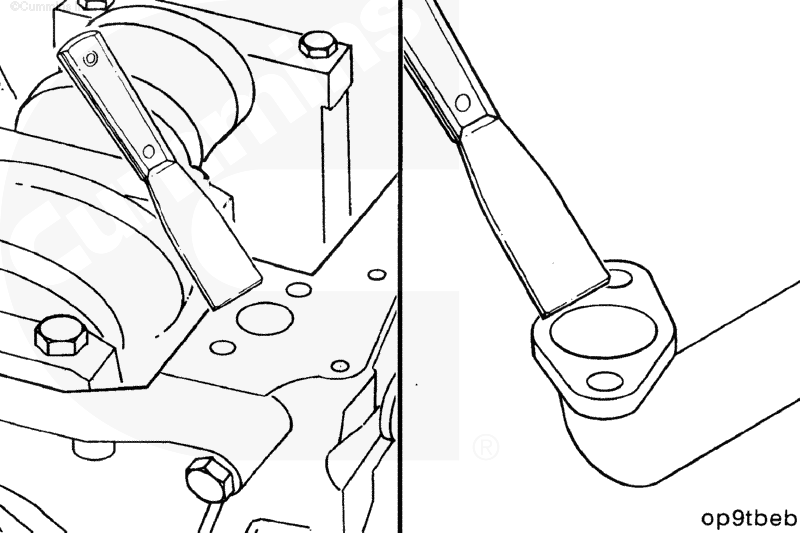

С помощью шпателя очистите поверхности под прокладки.

Очистите поверхность заборной трубки горячей мыльной водой.

Проверьте заборную трубку на отсутствие трещин.

 ВНИМАНИЕ

Прокладка заборной трубки не симметричная. Ее неправильная установка может привести к снижению давления масла и повреждению двигателя.

Установите прокладку заборной трубки и саму трубку.

Установите и затяните болты крепления заборной трубки.

ПРИМЕЧАНИЕ: Обязательно убедитесь в том, что отверстия в прокладке заборной трубки выставлены по отверстиям в самой трубке и в блоке цилиндров.

Установите поддон картера двигателя и прокладку. См. Процедуру 007-025.

Залейте в двигатель масло. См. Процедуру 007-037.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и убедитесь в отсутствии утечек.

Выключите двигатель и проверьте уровень масла в нем масломерным щупом.
