Индикатор системы зарядки

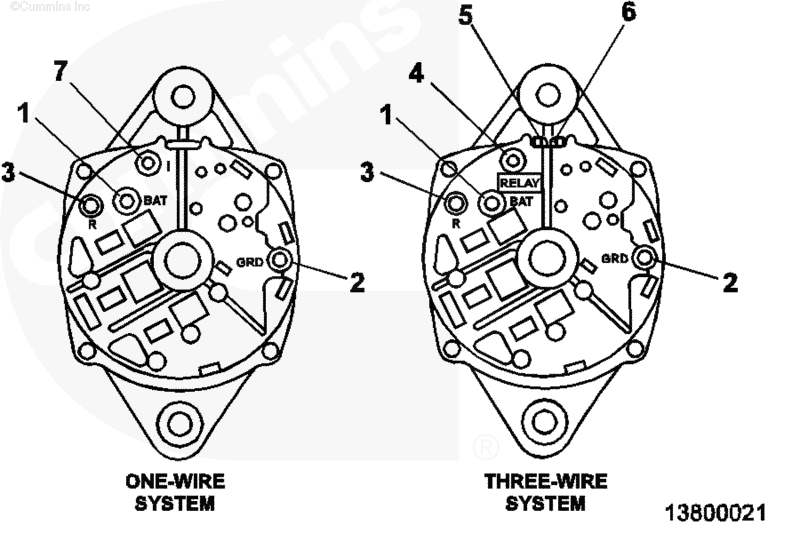

ПРИМЕЧАНИЕ: Убедитесь в правильности подключения клемм к генератору.

См. инструкции изготовителя генератора.

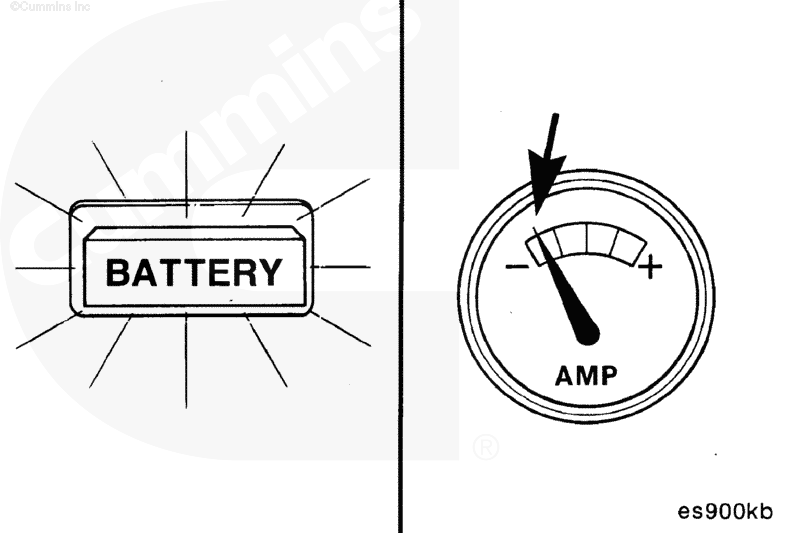

Отказ системы зарядки может быть определен с помощью контрольной лампы или амперметра.

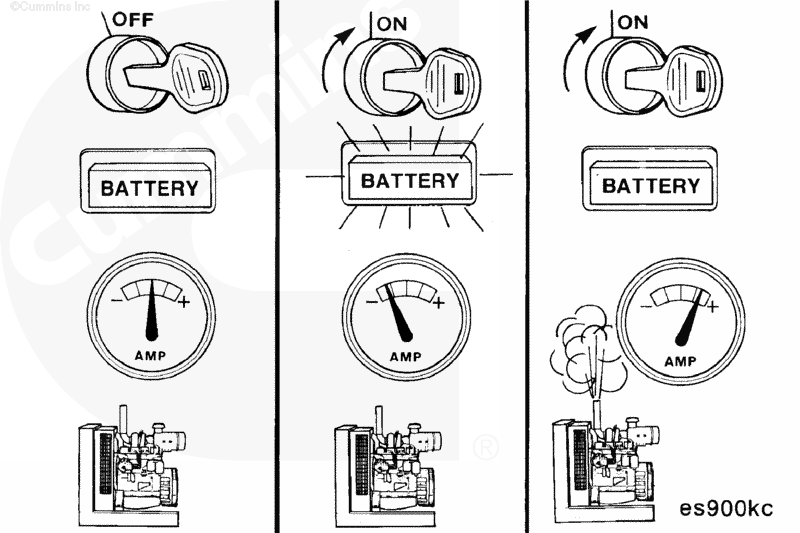

Проверьте исправность работы контрольной лампы (см. ниже).

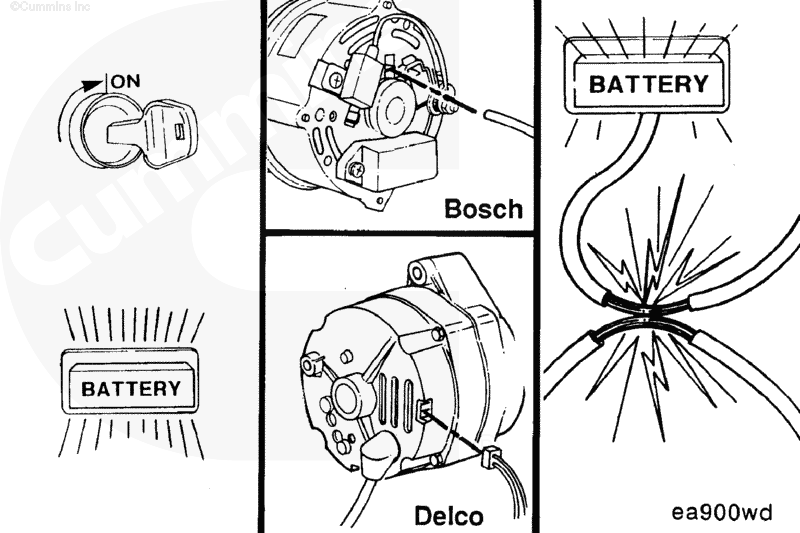

Если лампа горит, когда пусковой включатель находится в положении ВЫКЛ., а двигатель не работает, отсоедините вывод лампы от пускового включателя.

• Если лампа продолжает гореть, в проводке есть короткое замыкание на плюс.
• Если лампа гаснет, есть короткое замыкание во включателе.

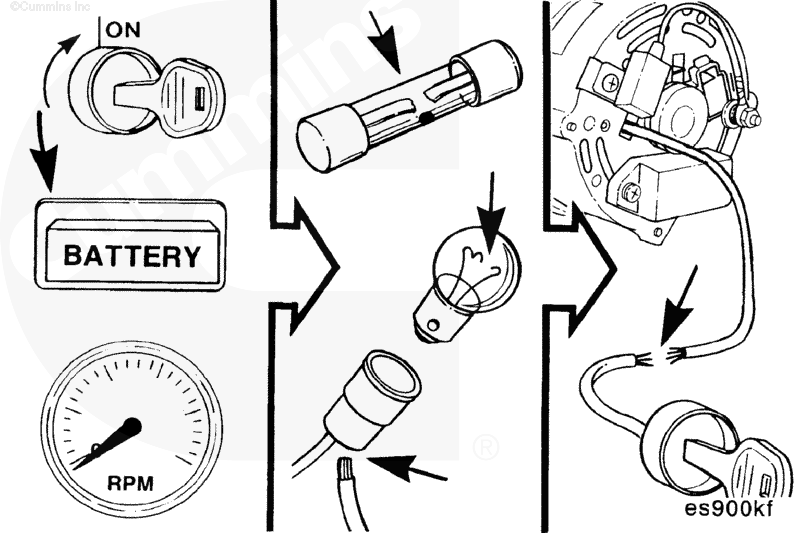

Если лампа не горит, когда пусковой включатель находится в положении ВКЛ., а двигатель не работает, в цепи есть обрыв.

Проверьте отсутствие перегоревшего плавкого предохранителя, перегоревшей лампы, неисправного патрона или обрыва цепи в проводе № 1 или "D+" между генератором и пусковым включателем.

Если лампа горит, когда пусковой включатель находится в положении ВКЛ., а двигатель работает, отсоедините вывод лампы от пускового включателя.

• Если лампа продолжает гореть, в ее проводке есть короткое замыкание на массу. См. Процедуру 013-001.
• Если лампа гаснет, проверьте генератор. См. Процедуру 013-001.
