Шестерня распределительного вала (распределительный вал установлен)

Эта процедура относится только к двигателям с задними распределительными шестернями. Двигатель с передними распределительными шестернями? См. Процедуру 001-013 в Разделе 1.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

 ПРЕДУПРЕЖДЕНИЕ

Подоприте заднюю часть двигателя, использовав для этого опору, закрепленную на задней части блока цилиндров. Нарушение этого требования может привести к серьезной травме.

 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла составляет не менее 23 кг (50 фунтов). Для снижения вероятности получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.

• Отключите аккумуляторные батареи. См. Руководство по обслуживанию комплектного оборудования.
• Снимите трансмиссию. См. Руководство по обслуживанию комплектного оборудования.
• Снимите стартер. См. Процедуру 013-020 в Разделе 13.
• Снимите маховик или эластичную муфту. См. Процедуру 016-005 в Разделе 16. См. Процедуру 016-004 в Разделе 16.
• Снимите картер маховика. См. Процедуру 016-006 в Разделе 16.

Поверните коленчатый вал для совмещения меток синхронизации. При совмещении меток синхронизации поршень в цилиндре 1 находится в ВМТ.

ПРИМЕЧАНИЕ: Метка синхронизации может находиться на шестерне распределительного вала, или ее роль может выполнять зуб шестерни со скошенной поверхностью.

Совет:На двигателях с компрессором может потребоваться синхронизации работы компрессора с двигателем. Для обеспечения синхронизации компрессора при последующей установке шестерни распределительного вала, нанесите метку на шестерни компрессора и распределительного вала, перед тем как снять шестерню распределительного вала.

На двигателях с компрессором может потребоваться ослабить или снять некоторые детали крепления компрессора для снятия шестерни распределительного вала. Полностью снимать привод компрессора не требуется. Если ослабить некоторые детали крепления привода компрессора, то появится свободное пространство для снятия шестерни распределительного вала.

Снимите болты шестерни распределительного вала.

Снимите шестерню распределительного вала.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

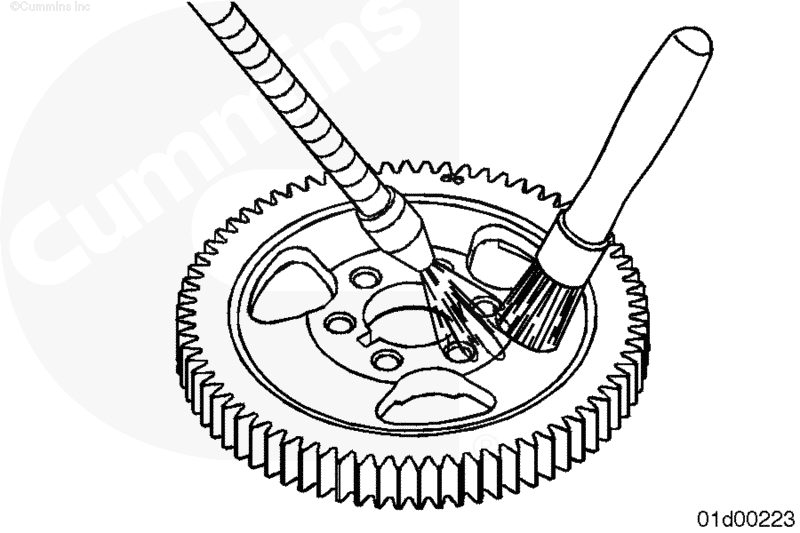

Очистите шестерню распределительного вала. Просушите сжатым воздухом.

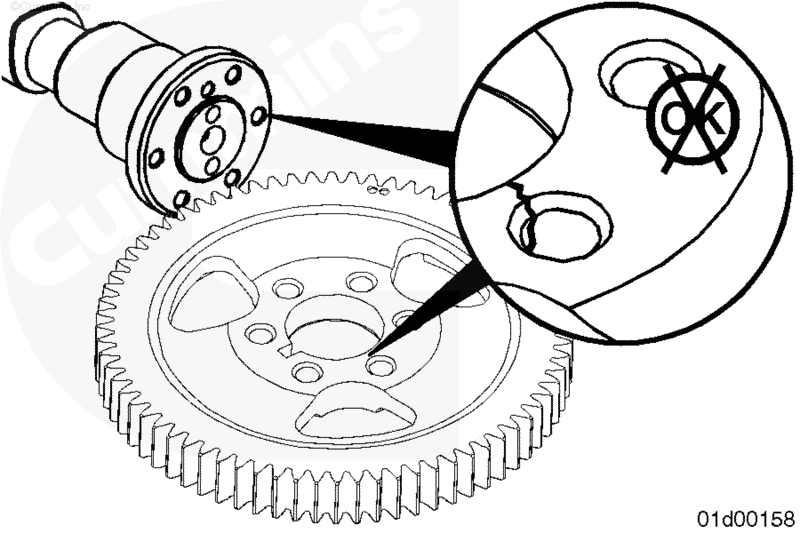

Проверьте отсутствие трещин и следов истирания в отверстиях под болты в шестерне и в распределительном валу.

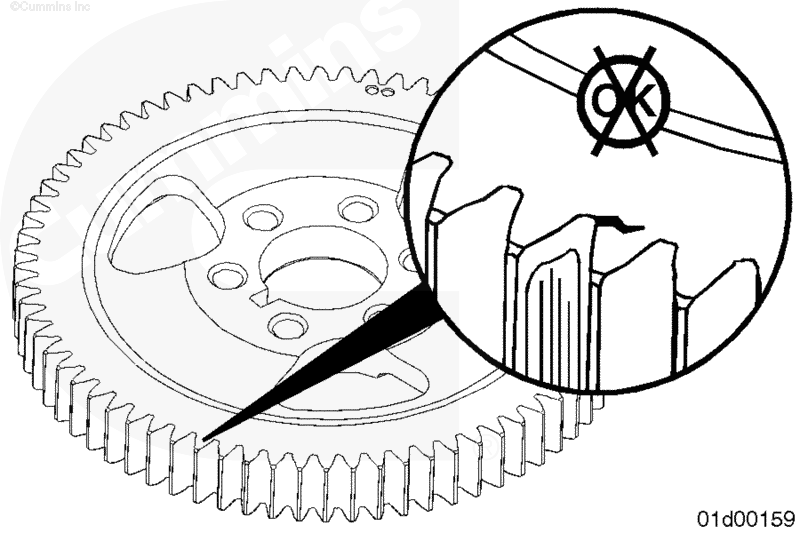

Проверьте отсутствие следов истирания на зубьях шестерни распределительного вала.

Проверьте отсутствие треснутых или сломанных зубьев на шестерне распределительного вала.

Двигатели, на которых кольцо датчика частоты вращения выполнено зацело с распределительным валом.

Проверьте шестерню распределительного вала и кольцо датчика частоты вращения.

Замените шестерню при обнаружении повреждений.

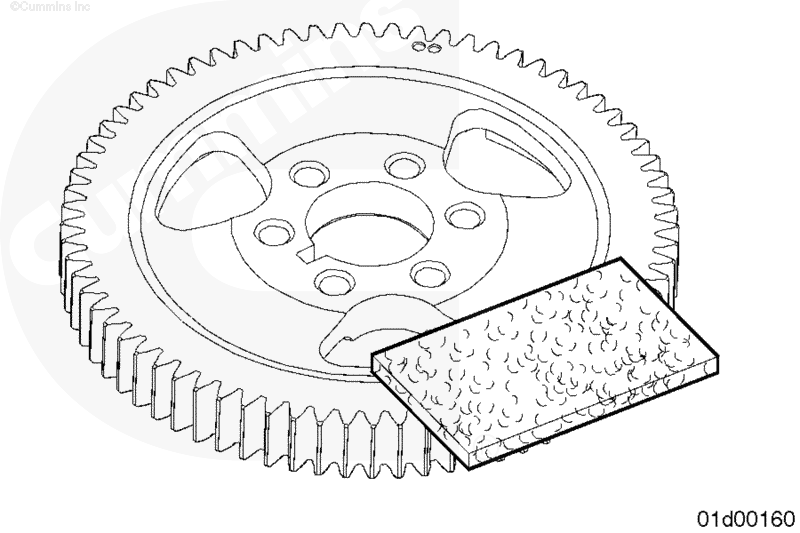

Удалите потертости, заусенцы или вздутия абразивным бруском (номер по каталогу 3823258).

Если потертости, заусенцы или вздутия нельзя удалить абразивным бруском (номер по каталогу 3823258), замените шестерню.

 ВНИМАНИЕ

Для снижения вероятности повреждения двигателя убедитесь в свободном вращении распределительного вала.

Совместите шестерню распределительного вала с штифтом на распределительном валу и с меткой на шестерне коленчатого вала.

Установите шестерню на распределительный вал.

Проверьте совмещение меток синхронизации на шестерне распределительного вала и на шестерне коленчатого вала. Если на двигателе установлен компрессор, то при снятии шестерни распределительного вала совместите метки, нанесенные на шестерни распределительного вала и привода компрессора. См. Процедуру 012-014 в Разделе 12.

ПРИМЕЧАНИЕ: Метка синхронизации может находиться на шестерне коленчатого вала или скошенной поверхности зуба.

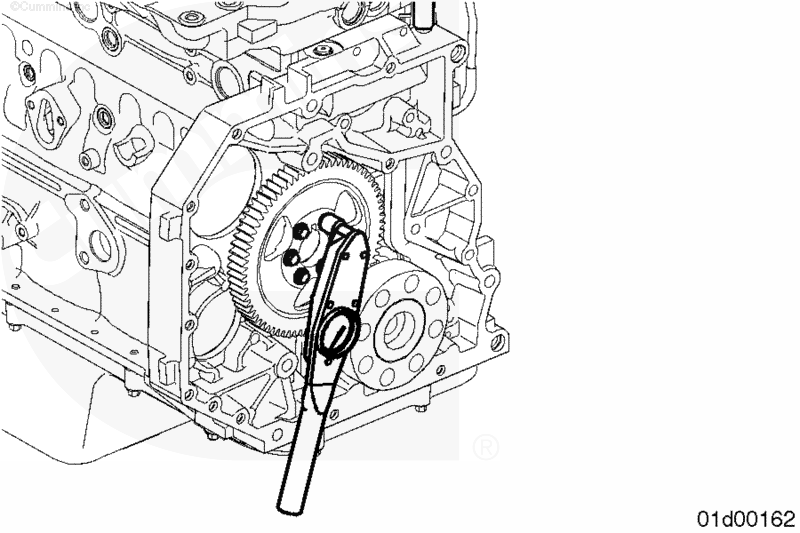

Установите болты крепления шестерни распределительного вала и затяните их.

Циферблатным индикатором, номер по каталогу 3824564, с магнитным основанием, номер по каталогу 3377399, проверьте осевой люфт распределительного вала.

Проверьте зазор в зацеплении шестерни распределительного вала.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

 ПРЕДУПРЕЖДЕНИЕ

Подоприте заднюю часть двигателя, использовав для этого опору, закрепленную на задней части блока цилиндров. Нарушение этого требования может привести к серьезной травме.

 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла составляет не менее 23 кг (50 фунтов). Для снижения вероятности получения травм при подъёме узла используйте подъёмник или воспользуйтесь посторонней помощью.

• На двигателях с воздушным компрессором проверьте наличие уплотнений/прокладок перед затяжкой деталей его крепления. Затяните детали крепления компрессора. См. Процедуру 012-014 в Разделе 12.
• Установите маховик. См. Процедуру 016-005 в Разделе 16.
• Установите эластичную муфту. См. Процедуру 016-004 в Разделе 16.
• Установите картер маховика. См. Процедуру 016-006.
• Установите стартер. См. Процедуру 013-020 в Разделе 13.
• Установите коробку передач. См. Руководство по обслуживанию комплектного оборудования.
• Подключите аккумуляторные батареи. См. Руководство по обслуживанию комплектного оборудования.
• Запустите двигатель и убедитесь в отсутствии утечек.
