Привод системы изменения геометрии турбонагнетателя

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.

Выполните следующие операции разборки:

• Снимите турбонагнетатель с изменяемой геометрией, если требуется обеспечить доступ к приводу для его обслуживания. См. Процедуру 010-033.
• Охлаждающая жидкость См. Процедуру 008-018.
• Отключите электрические разъемы от привода.
• Подсоедините магистрали системы охлаждения привода.
• Снимите 4 болта с пылезащитной крышки и новую прокладку.
• Снимите 3 болта, привод в сборе, поворотный механизм.

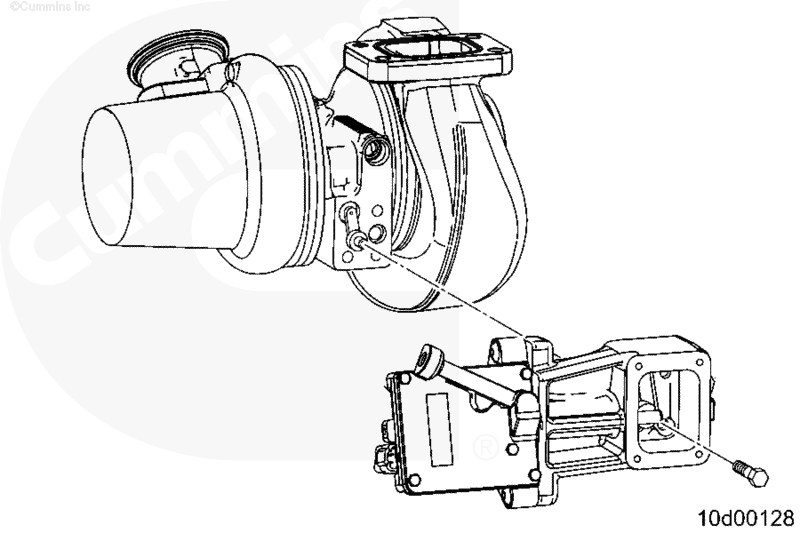

Снимите 3 болта крепления корпуса привода к турбонагнетателю.

Снимите привод в сборе и поворотный механизм.

Установите новый поворотный механизм, расположив привод на турбонагнетателе.

Установите 3 крепежных болта.

 ВНИМАНИЕ

Контакты датчика положения можно погнуть, если вставлять в него разъем под углом. Поэтому обязательно вставьте разъем жгута проводов двигателя в датчик так, чтобы не погнуть контакты. Деформация контактов приведет к ухудшению рабочих характеристик двигателя и появлению исчезающих кодов отказов.

Выполните следующие операции по сборке.

• Установите 4 новых болта, пылезащитную крышку и новую прокладку.
• Перенесите информацию с паспортной таблички турбонагнетателя на новую табличку.
• Подсоедините магистрали системы охлаждения привода.
• Подключите электрические разъемы к приводу.
• Залейте жидкость в систему охлаждения. См. Процедуру 008-018.
• Удалите все коды неисправностей.
