Схема системы смазки

1. Героторный (эксцентрично-винтовой) масляный насос
2. От масляного насоса
3. Клапан регулировки давления закрыт
4. Клапан регулировки давления открыт
5. К маслоохладителю
6. Подача масла к масляному насосу
7. Маслоохладитель
8. Перепускной клапан фильтра
9. Перепускной клапан фильтра закрыт
10. Перепускной клапан фильтра открыт
11. К масляному фильтру
12. Полнопоточный масляный фильтр
13. От масляного фильтра
14. Главная масляная магистраль

1. Патрубок подачи масла в турбонагнетатель
2. Слив масла из турбонагнетателя

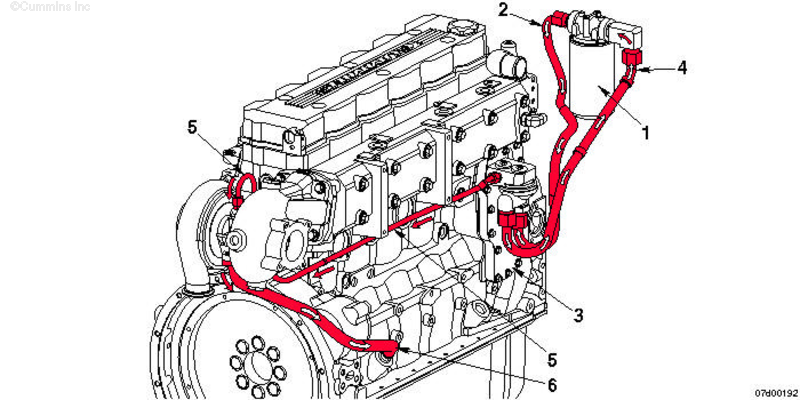

1. Масляный фильтр
2. Подача масла после фильтра в главную масляную магистраль
3. Маслоохладитель
4. Грязное масло к фильтру
5. Патрубок подачи масла в турбонагнетатель
6. Слив масла из турбонагнетателя

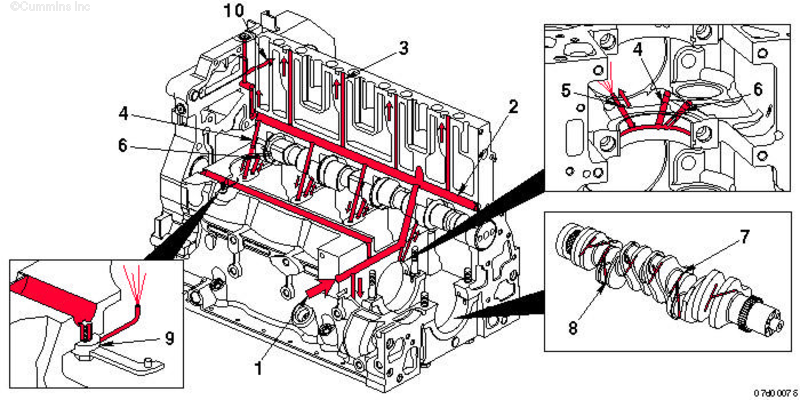

1. От маслоохладителя
2. Главная масляная магистраль
3. К клапанному механизму
4. От главной масляной магистрали
5. К форсунке охлаждения поршня
6. К распределительному валу
7. Коренная шейка коленчатого вала
8. Подача масла к шатунным подшипникам
9. Форсунка охлаждения поршня
10. К системе смазки компрессора

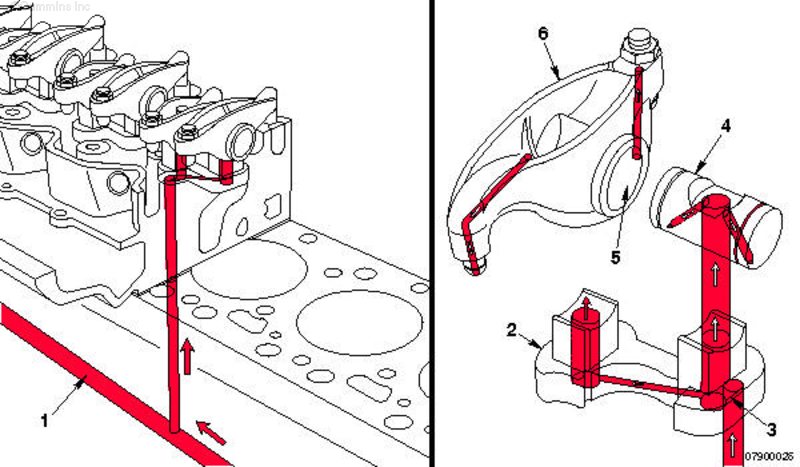

1. Главная масляная магистраль
2. Опора коромысел
3. Передающая канавка
4. Ось коромысел
5. Отверстие в коромысле
6. Коромысло.

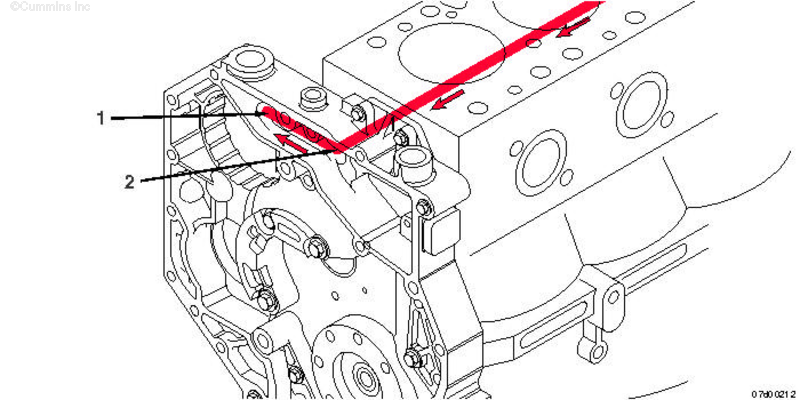

1. Подача масла из блока цилиндров
2. Подача масла к приводу вспомогательных агрегатов

ПРИМЕЧАНИЕ: Слив масла в поддон картера двигателя через картер распределительных шестерен
