Картер задних распределительных шестерён

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла превышает 23 кг [50 фунтов]. Во избежание получения травм при подъеме узла используйте подъемник или воспользуйтесь посторонней помощью.

 ПРЕДУПРЕЖДЕНИЕ

Обеспечьте поддержку для задней части двигателя, использовав заднюю опору, закрепленную на задней части блока цилиндров. Нарушение этого требования может привести к травме.

• Отключите аккумуляторные батареи. См. Процедуру 013-009 "Кабели и разъемы аккумуляторных батарей" в Разделе 13.
• Снимите трансмиссию. См. Руководство по обслуживанию комплектного оборудования.
• Снимите маховик. См. Процедуру 016-005 "Маховик" в Разделе 16.
• Снимите эластичную муфту. См. Процедуру 016-004 "Эластичная муфта" в Разделе 16.
• Снимите трубку сапуна картера двигателя. См. Процедуру 003-018 "Трубка сапуна картера двигателя" в Разделе 3.
• Снимите задний сальник коленчатого вала. См. Процедуру 001-024 "Задний сальник коленчатого вала" в Разделе 1.
• Снимите картер маховика. См. Процедуру 016-006 "Картер маховика" в Разделе 16.
• Снимите топливный насос. См. Процедуру 005-016 "Топливный насос" в Разделе 5.
• Снимите насос гидросистемы (при наличии). См. Процедуру 009-016 "Привод насоса гидросистемы" в Разделе 9.
• Снимите компрессор (при наличии). См. Процедуру 012-014 "Компрессор" в Разделе 12.
• Снимите шестерню распределительного вала. См. Процедуру 001-012 "Шестерня распределительного вала (распределительный вал установлен)" в Разделе 1.

Совет: Двигатели с компрессором могут потребовать синхронизации работы компрессора с двигателем. Для обеспечения правильности синхронизации компрессора при последующей установке шестерни распределительного вала, нанесите черту на шестерни компрессора и распределительного вала перед тем, как снять шестерню распределительного вала или компрессор.

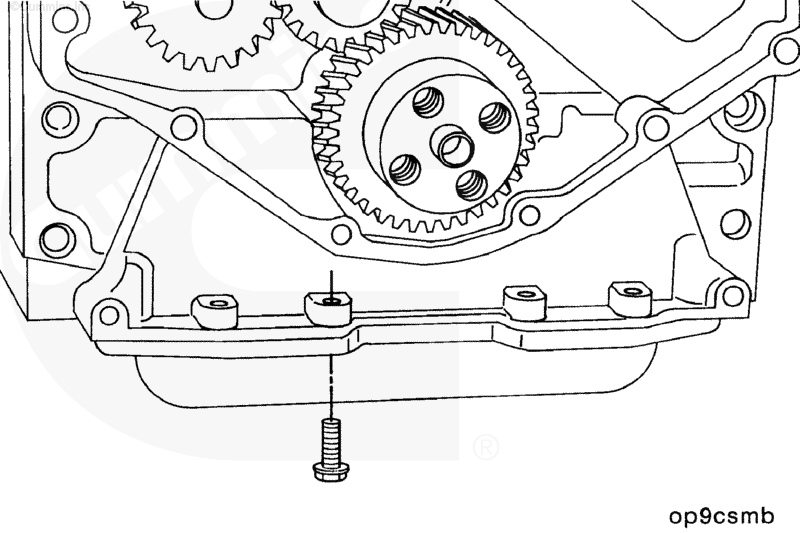

Снимите 4 болта крепления поддона картера к картеру задних распределительных шестерен.

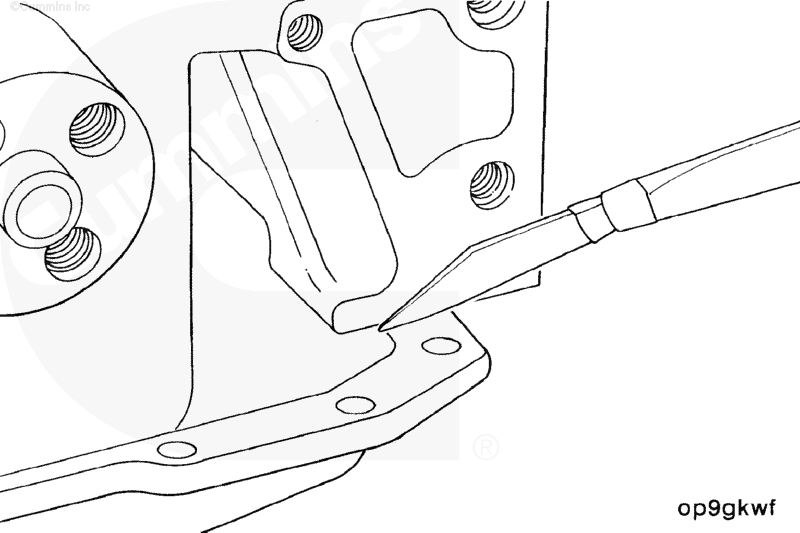

Щупом отделите прокладку поддона картера от картера распределительных шестерен.

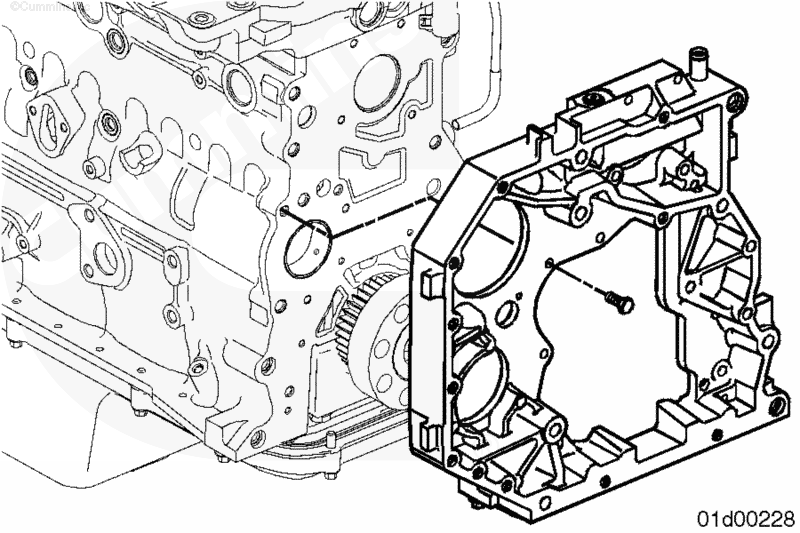

Снимите болты картера задних распределительных шестерен и сам картер.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

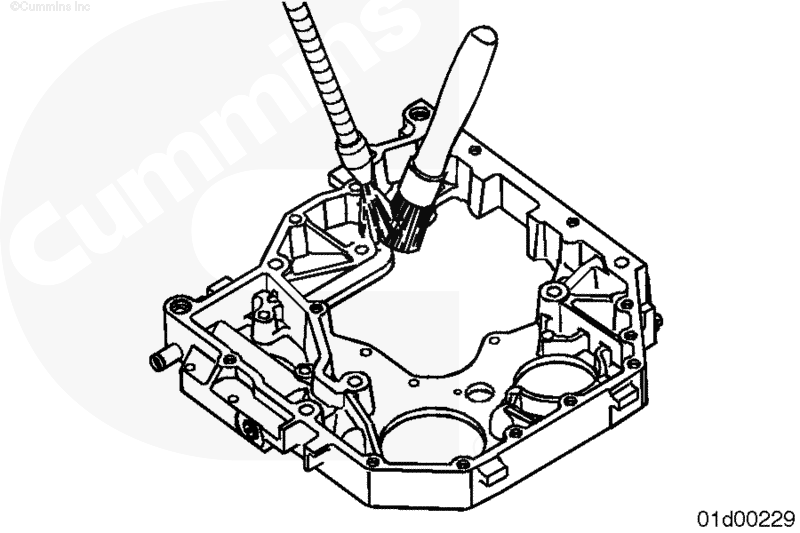

Очистите картер задних распределительных шестерен растворителем. Просушите сжатым воздухом.

Очистите канал подачи масла к приводу вспомогательных агрегатов.

ПРИМЕЧАНИЕ: В картере задних распределительных шестерен есть каналы подачи и слива масла. Убедитесь в том, что они чистые, и в них нет посторонних частиц.

Проверьте картер задних распределительных шестерен на отсутствие признаков утечек или других повреждений.

На двигателях с бумажной прокладкой поддона картера проверьте отсутствие ее повреждений.

ПРИМЕЧАНИЕ: Если на двигателе установлен поддон картера подвесного типа с резиновой прокладкой, а на прокладке будут обнаружены повреждения, обязательно снимите поддон и замените всю прокладку. См. Процедуру 007-025 "Поддон картера" в Разделе 7. Если на двигателе герметик используется только в месте контакта картера распределительных шестерен и поддона картера, удалите старый герметик и нанесите новый, номер по каталогу 3164070, на фланец поддона картера.

Если бумажная прокладка разорвалась, ее можно отремонтировать.

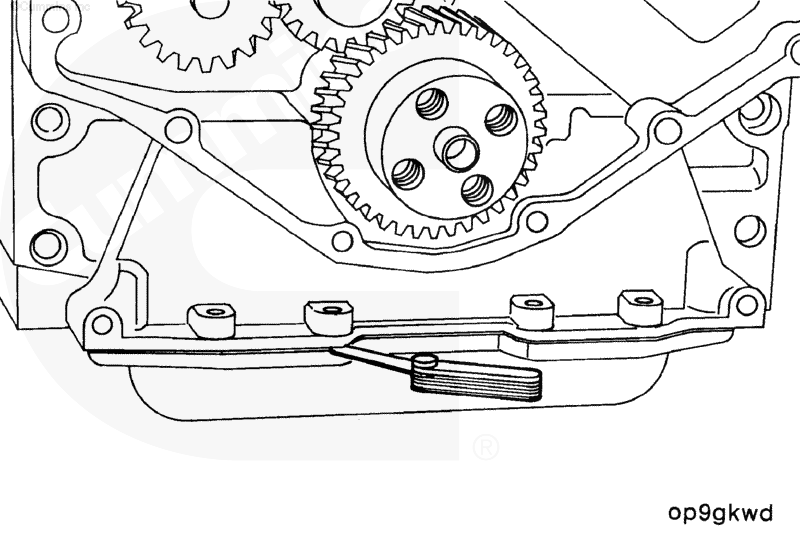

Отрежьте разорванную прокладку вровень с передней частью блока цилиндров.

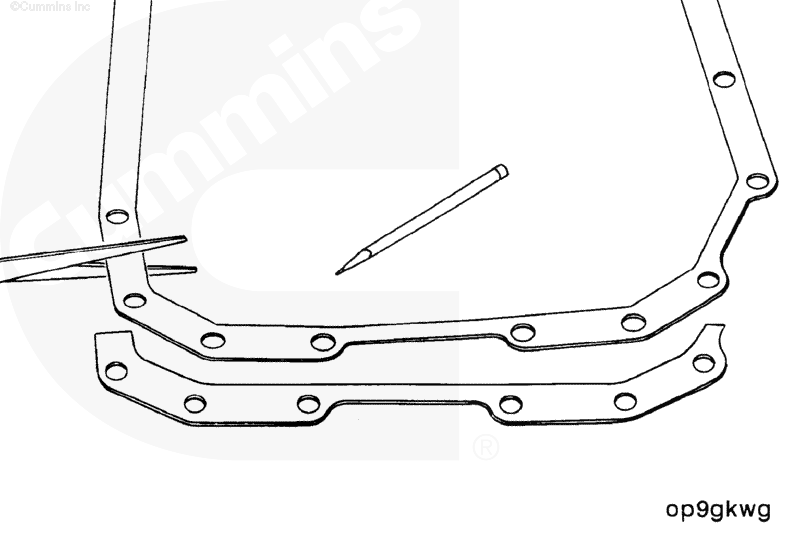

Используйте старую прокладку в качестве шаблона для передней части новой прокладки такого же размера.

ПРИМЕЧАНИЕ: Картер распределительных шестерен необходимо установить в течение 10 минут после нанесения герметика.

Очистите поверхности под уплотнения.

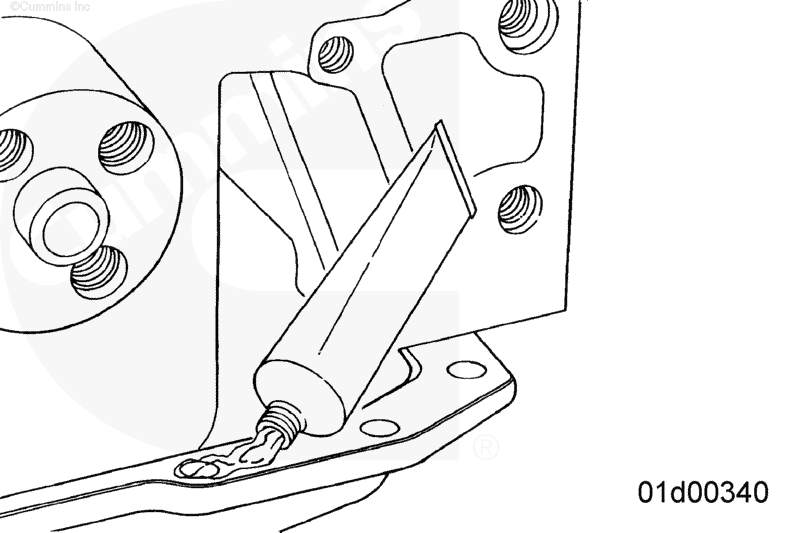

Нанесите герметик, номер по каталогу 3164067, на обе стороны новой прокладки.

Проверьте наличие герметика в месте контакта блока цилиндров, поддона картера и картера распределительных шестерен.

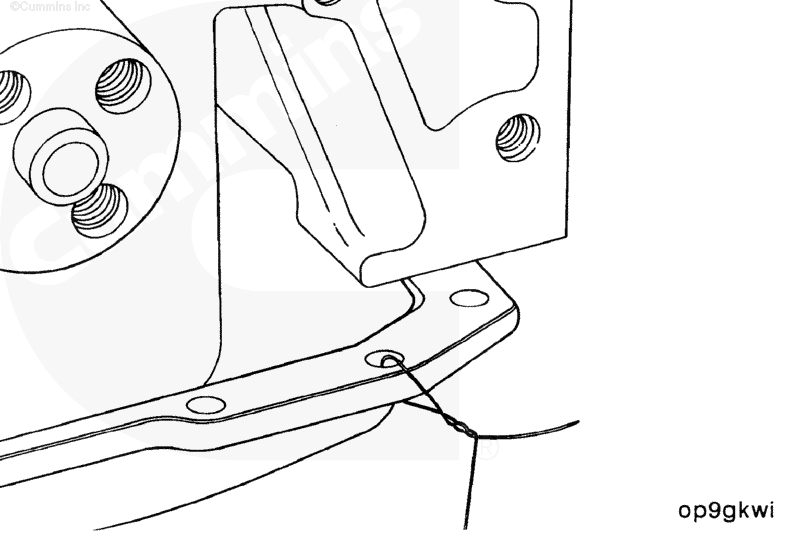

Зафиксируйте новую часть прокладки обычной ниткой или очень тонкой проволокой (см. рис.).

 ВНИМАНИЕ

Нанесите герметик только на указанные поверхности. Нарушение этого требования может привести к перекрытию каналов смазки вспомогательных агрегатов и/или к падению давления масла. Это приведет к серьезному повреждению двигателя.

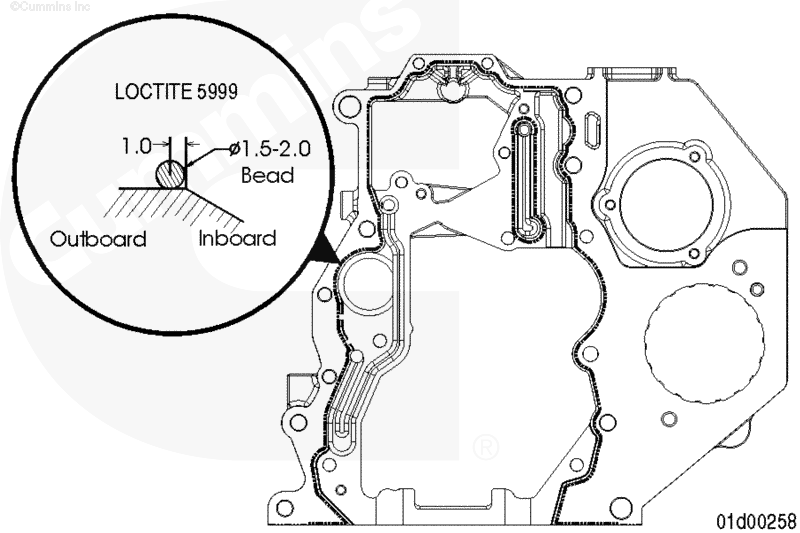

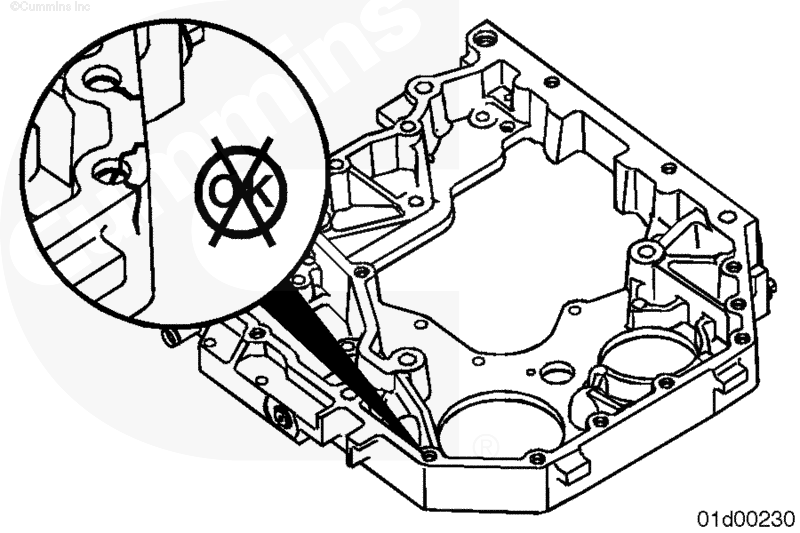

Нанесите слой герметика, номер по каталогу 3164070, шириной 1,5 - 2,0 мм (0,06 - 0,08 дюйма) на поверхность контакта картера распределительных шестерен с блоком цилиндров, как показано на рисунке, и установите болты его крепления и сам картер.

Проверьте наличие герметика в месте контакта блока цилиндров, поддона картера и картера распределительных шестерен.

ПРИМЕЧАНИЕ: Установите картер распределительных шестерен в течение 10 минут после нанесения герметика, иначе нарушится герметичность. После установки дайте герметику застыть в течение 30 минут перед запуском двигателя.

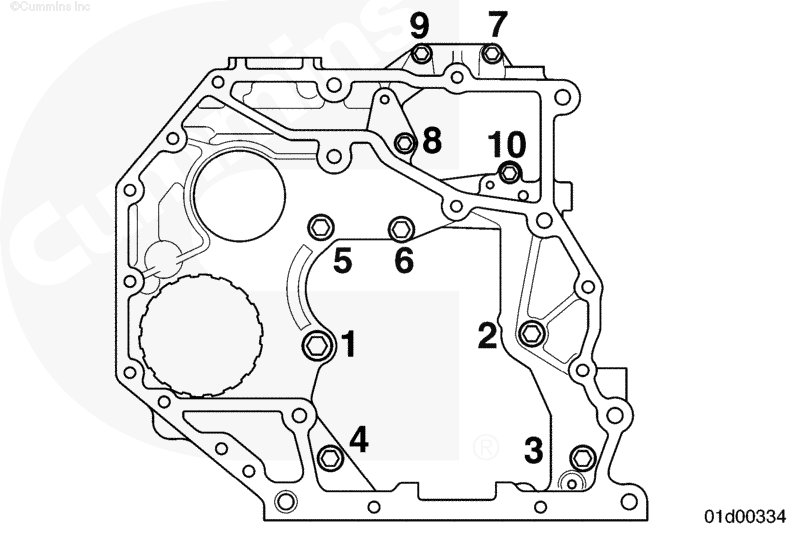

Затяните болты в указанном на рисунке порядке.

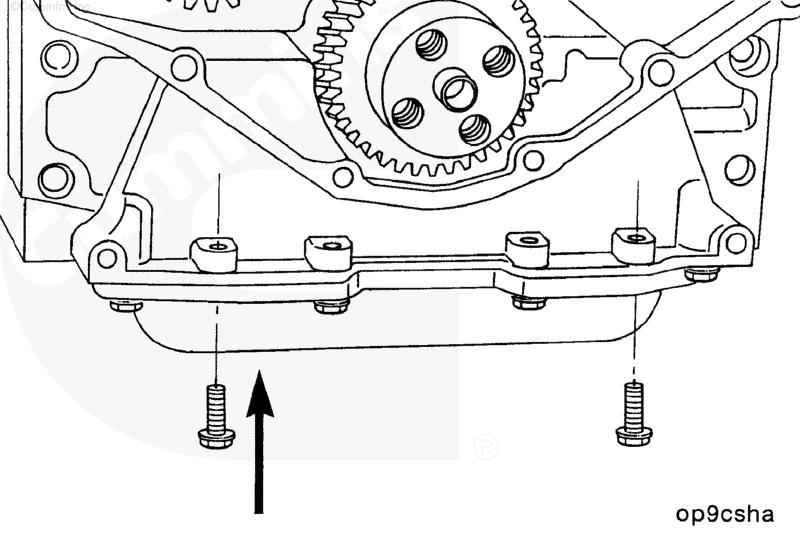

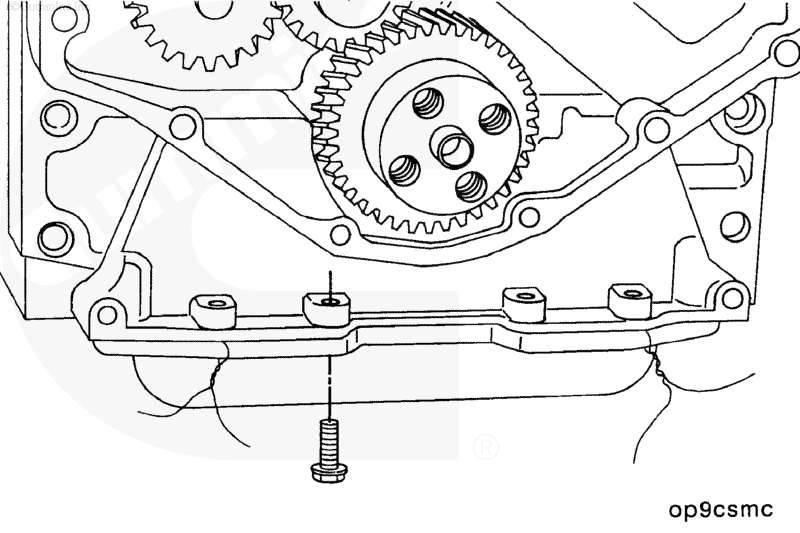

Наживите болты крепления поддона картера, вставив их в отверстия, которые не использовались для фиксации прокладки.

Снимите нитку или проволоку, фиксирующую прокладку.

Установите и затяните 2 оставшихся болта крепления поддона картера.

 ПРЕДУПРЕЖДЕНИЕ

Обеспечьте поддержку для задней части двигателя, использовав заднюю опору, закрепленную на задней части блока цилиндров. Нарушение этого требования может привести к травме.

 ПРЕДУПРЕЖДЕНИЕ

Масса этого узла превышает 23 кг [50 фунтов]. Во избежание получения травм при подъеме узла используйте подъемник или воспользуйтесь посторонней помощью.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Совет: Двигатели с компрессором могут потребовать синхронизации работы компрессора с двигателем. Для обеспечения правильности синхронизации компрессора при последующей установке шестерни распределительного вала, нанесите черту на шестерни компрессора и распределительного вала перед тем, как снять шестерню распределительного вала или компрессор. Совместите две части этой черты при установке компрессора.. Если черта не наносилась, или ее больше нет, используйте процедуру 012-014 "задний сальник коленчатого вала" в Разделе1.

• Установите шестерню распределительного вала. См. Процедуру 001-012 "Шестерня распределительного вала (распределительный вал установлен)" в Разделе 1.
• Установите компрессор (при наличии). См. Процедуру 012-014 "Компрессор" в Разделе 12.
• Установите насос гидросистемы (при наличии). См. Процедуру 009-016 "Привод насоса гидросистемы" в Разделе 9.
• Установите топливный насос. См. Процедуру 005-016 "Топливный насос" в Разделе 5.
• Установите картер маховика. См. Процедуру 016-006 "Картер маховика" в Разделе 16.
• Установите задний сальник коленчатого вала. См. Процедуру 001-024 "Задний сальник коленчатого вала" в Разделе 1.
• Установите маховик. См. Процедуру 016-005 "Маховик" в Разделе 16.
• Установите эластичную муфту. См. Процедуру 016-004 "Эластичная муфта" в Разделе 16.
• Установите трубку сапуна картера двигателя. См. Процедуру 003-018 "Трубка сапуна картера двигателя" в Разделе 3.
• Установите трансмиссию. См. Руководство по обслуживанию комплектного оборудования.
• Подключите аккумуляторные батареи. См. Процедуру 013-009 "Кабели и разъемы аккумуляторных батарей" в Разделе 13.
• Запустите двигатель и убедитесь в отсутствии утечек.
