Генератор — Cummins ISB/QSB, ремонт

Установка

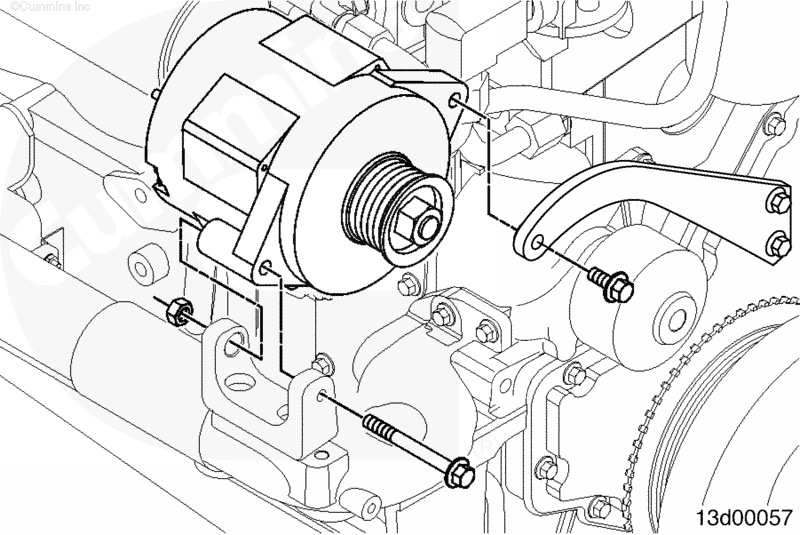

Генератор с рычажным креплением

Установите генератор и нижний болт крепления генератора с гайкой.

Установите верхний болт крепления генератора к планке.

Затяните болты.

Torque Value:

Нижний крепежный болт

40 n.m [30 ft-lb]

Torque Value:

Верхний болт крепления генератора к планке

24 n.m [212 in-lb]

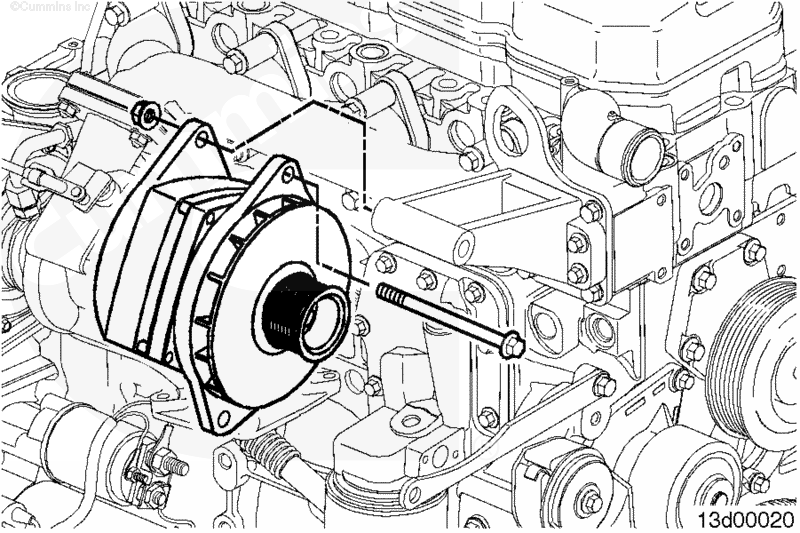

Генератор на опорной платформе

Установите генератор.

Установите и затяните болты крепления генератора.

Torque Value:

Болт М10

36 n.m [27 ft-lb]

Torque Value:

Болт М12

64 n.m [47 ft-lb]

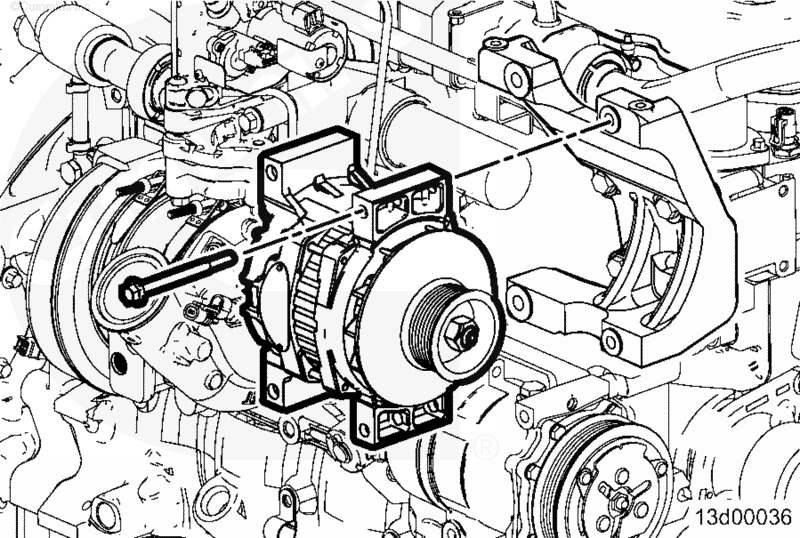

Генератор с шарнирным креплением

Установите генератор.

Установите и затяните болт крепления генератора.

Момент затяжки: 40 n.m [30 ft-lb]

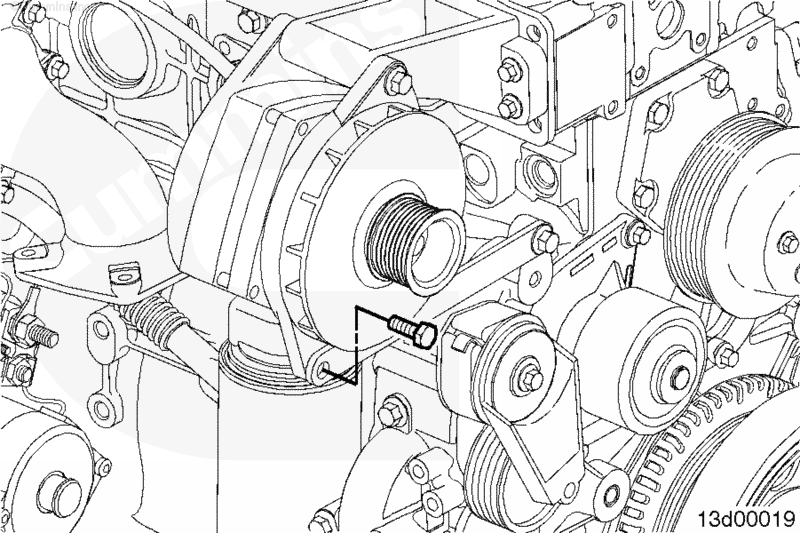

Установите болт планки генератора.

Момент затяжки: 24 n.m [212 in-lb]

Судовые двигатели

Генератор с рычажным или седловым креплением

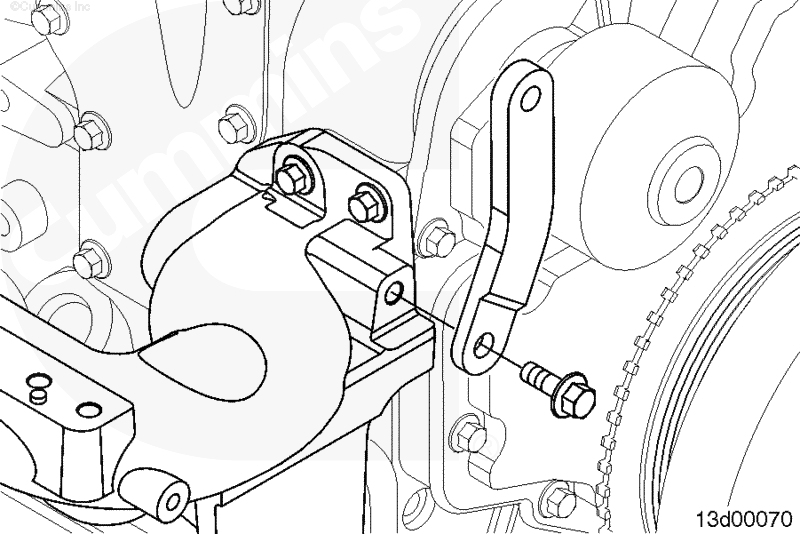

Проверьте входной водяной патрубок. Проверьте крепление планки генератора к входному водяному патрубку. Если площадь обработанной поверхности недостаточна для ровного крепления планки, замените входной водяной патрубок.

См. Процедуру 008-082 в Разделе 8.

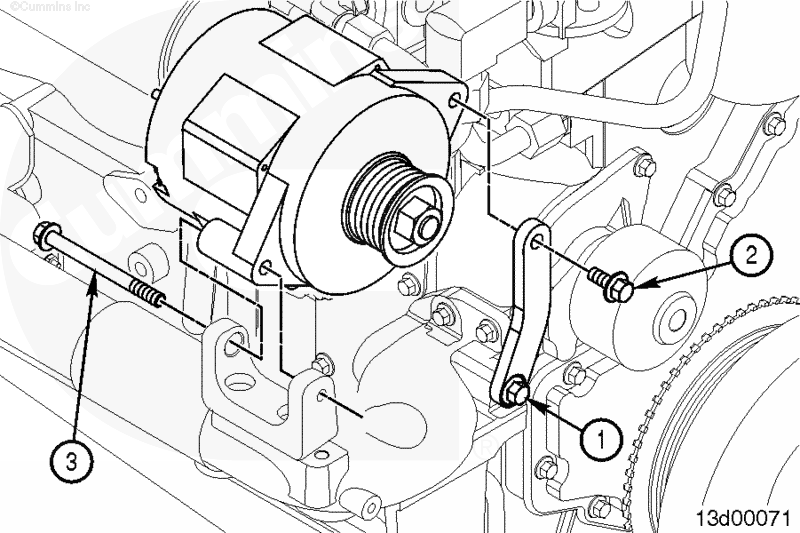

Установите генератор и болты его крепления.

Установите планку генератора. Нанесите на резьбу нижнего болта (1) тонкий слой резьбового клея Loctite® 242, или его аналога.

Установите болты.

Затяните болты.

Torque Value:

Болты (1,3)

44 n.m [33 ft-lb]

Torque Value:

Болт (2)

35 n.m [26 ft-lb]
