Картер передних распределительных шестерён

На двигателях с бумажной прокладкой поддона картера проверьте отсутствие ее повреждений.

ПРИМЕЧАНИЕ: Если на двигателе установлен поддон картера подвесного типа с резиновой прокладкой, а на прокладке будут обнаружены повреждения, обязательно снимите поддон и замените всю прокладку. См. Процедуру 007-025. Если на двигателе герметик используется только в месте контакта картера распределительных шестерен и поддона картера, удалите старый герметик и нанесите новый, номер по каталогу 3164070, на фланец поддона картера.

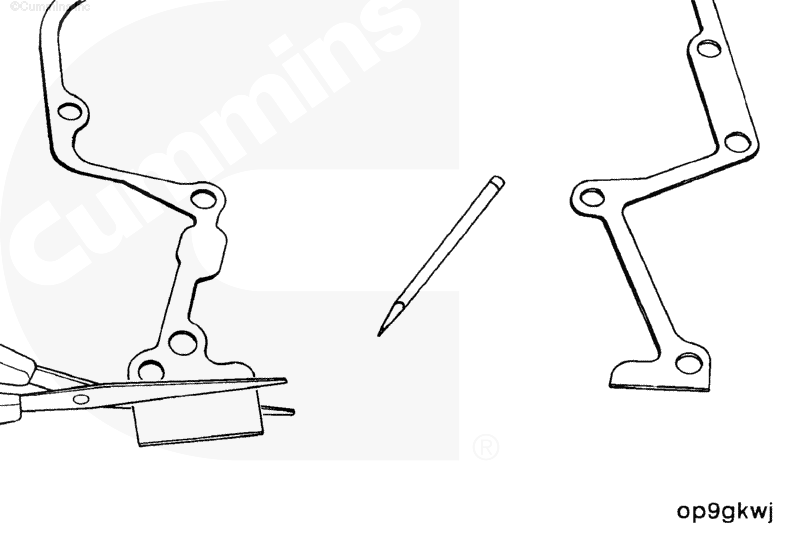

Если прокладка картера разорвалась, ее можно отремонтировать.

Отрежьте разорванную прокладку вровень с передним краем блока цилиндров.

Используйте старую прокладку в качестве шаблона для передней части новой прокладки того же размера.

ПРИМЕЧАНИЕ: Картер распределительных шестерен необходимо установить в течение 10 минут после нанесения герметика.

Очистите поверхности под уплотнения.

Нанесите герметик (номер по каталогу 3164067) на обе стороны новой прокладки.

Проверьте наличие герметика в месте контакта блока цилиндров, поддона картера и картера распределительных шестерен.

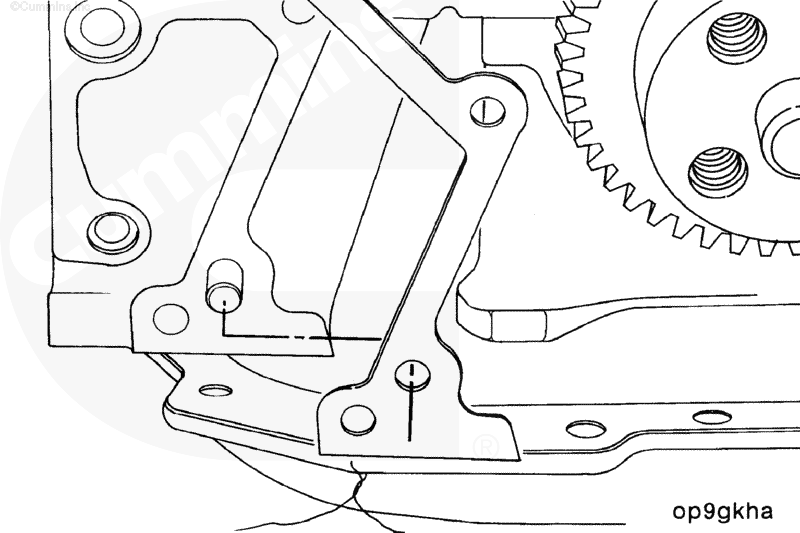

Зафиксируйте новую часть прокладки обычной ниткой или тонкой проволокой (см. рис.).

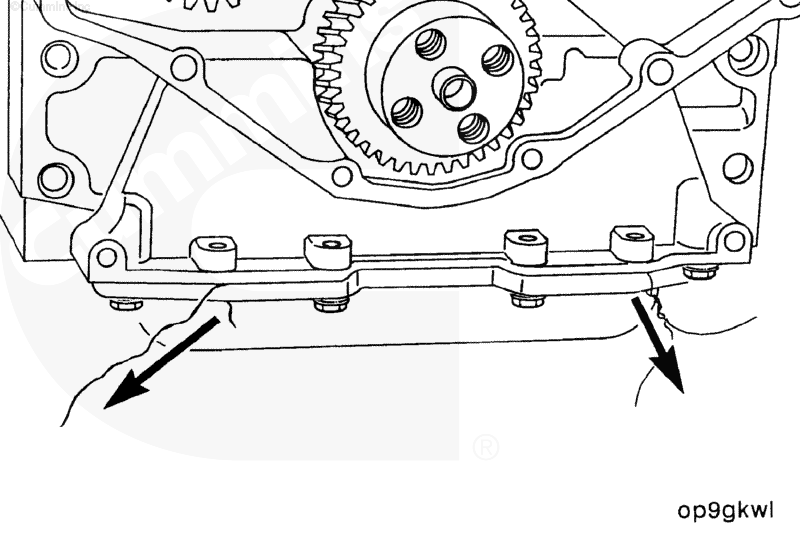

Проверьте, как устанавливается новая прокладка между картером распределительных шестерен и блоком цилиндров. Может потребоваться подрезать ее края перед установкой.

ПРИМЕЧАНИЕ: Правильно подрезанная прокладка картера распределительных шестерён должна быть вровень с прокладкой поддона картера двигателя после установки.

Установите прокладку на направляющие штифты.

Используйте направляющие штифты М8 х 1,25 х 50 для упрощения совмещения прокладки и картера направляющих шестерен. Обязательно снимите направляющие штифты после такого совмещения.

Нанесите герметик, номер по каталогу 3164067, в место контакта блока цилиндров, поддона картера и картера распределительных шестерен.

Аккуратно установите картер распределительных шестерен.

Убедитесь в том, что прокладка осталась на месте.

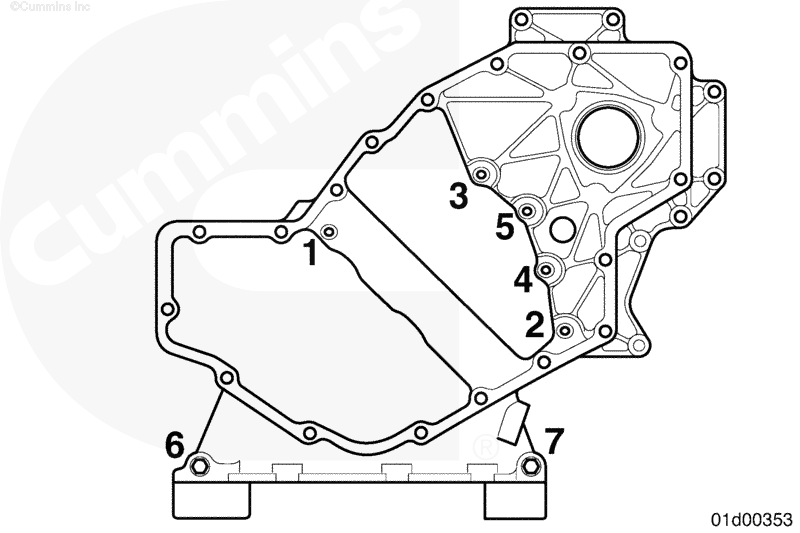

ПРИМЕЧАНИЕ: В позициях 1, 2, 3, 4 и 5 на рисунке установлен болты с головками с внутренним шестигранником. Обязательно установите все крепежные детали на свои места.

Установите и затяните крепежные болты в установленном порядке.

Наживите болты крепления поддона картера, вставив их в отверстия, которые не использовались для фиксации прокладки.

Снимите нитку или проволоку, удерживающую прокладку.

Установите оставшиеся 2 болта.

Затяните болты.
