Масляный насос

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

Снимите приводной ремень. См. Процедуру 008-002.

Снимите гаситель крутильных колебаний/кольцо датчика частоты вращения двигателя. Для двигателей с вязкостным демпфером крутильных колебаний используйте Процедуру 001-052. Для двигателей с резиновым демпфером крутильных колебаний используйте Процедуру 001-051. Если на двигателе установлено только кольцо датчика частоты вращения коленчатого вала, используйте Процедуру 001-071.

Снимите крышку передних распределительных шестерён. См. Процедуру 001-031.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Отключите аккумуляторные батареи.

Снимите ограждения ремней. См. Процедуру 008-001.

Снимите ремень привода насоса забортной воды. См. Процедуру 008-126.

Снимите ремень привода водяного насоса. См. Процедуру 008-002.

Снимите ступицу вентилятора. См. Процедуру 008-039.

Снимите датчик положения коленчатого вала. См. Процедуру 019-365 в Руководстве по диагностике неисправностей и ремонту, электронная система управления двигателем CM850, Бюллетень 4021337.

Снимите демпфер крутильных колебаний и колесо датчика частоты вращения. См. Процедуру 001-051 или 001-052.

Снимите крышку передних распределительных шестерён. См. Процедуру 001-031.

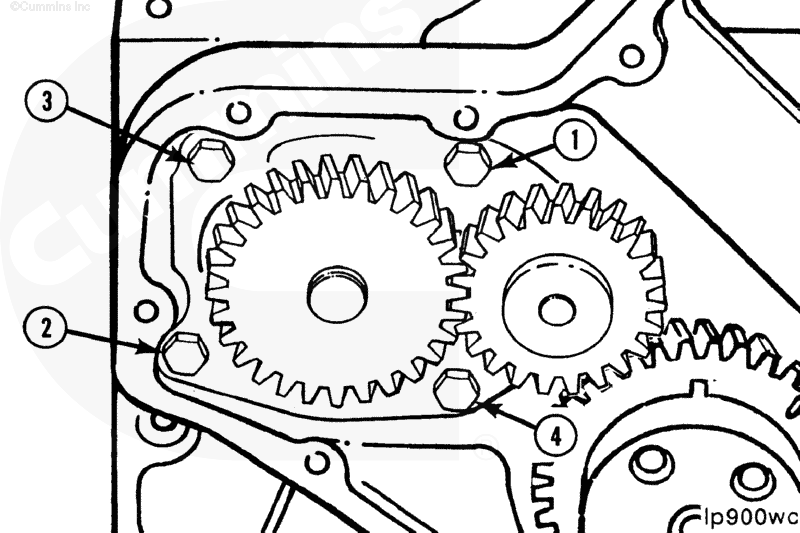

Снимите 4 крепежных болта (1, 2, 3 и 4).

Извлеките масляный насос из отверстия в блоке цилиндров.

Измерьте зазор в зацеплении шестерен.

Если зазор в зацеплении не соответствует норме, обязательно замените масляный насос.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

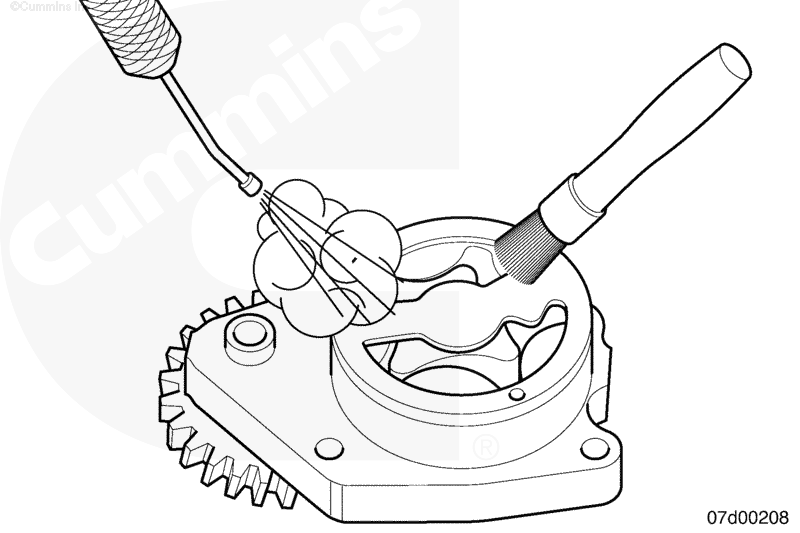

Очистите масляный насос растворителем.

Просушите сжатым воздухом.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

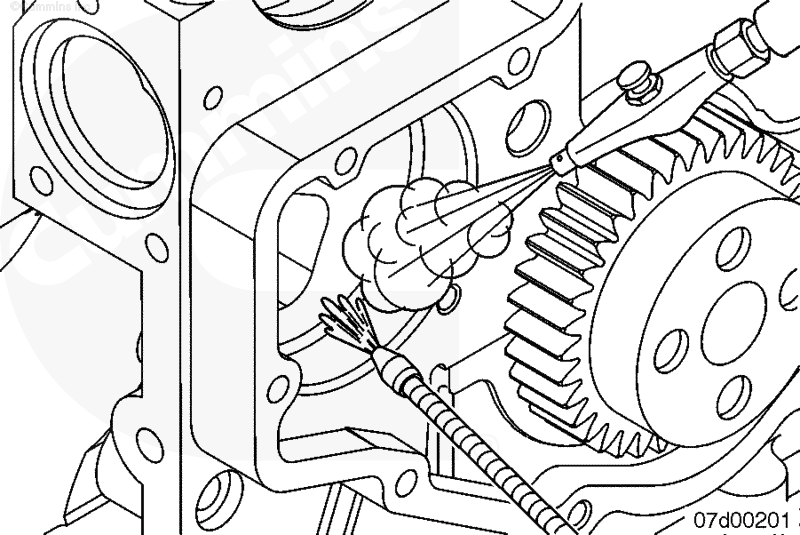

После снятия насоса очистите полость в блоке цилиндров растворителем.

Просушите сжатым воздухом.

ПРИМЕЧАНИЕ: Не допускайте попадания растворителя в систему смазки при очистке полости в блоке цилиндров.

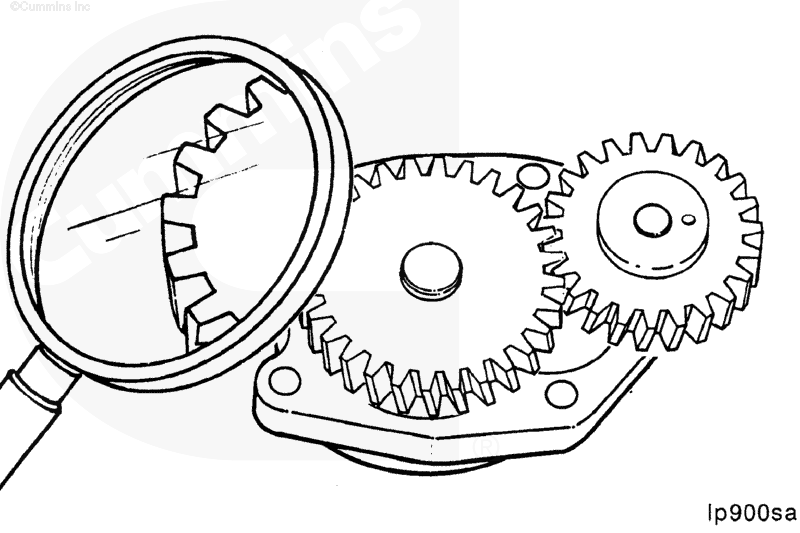

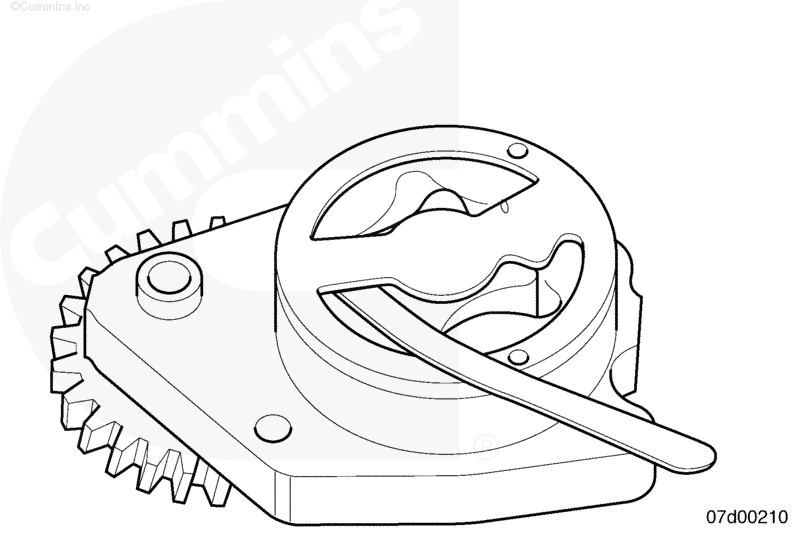

Проверьте шестерни масляного насоса на отсутствие сколов, трещин или повышенного износа.

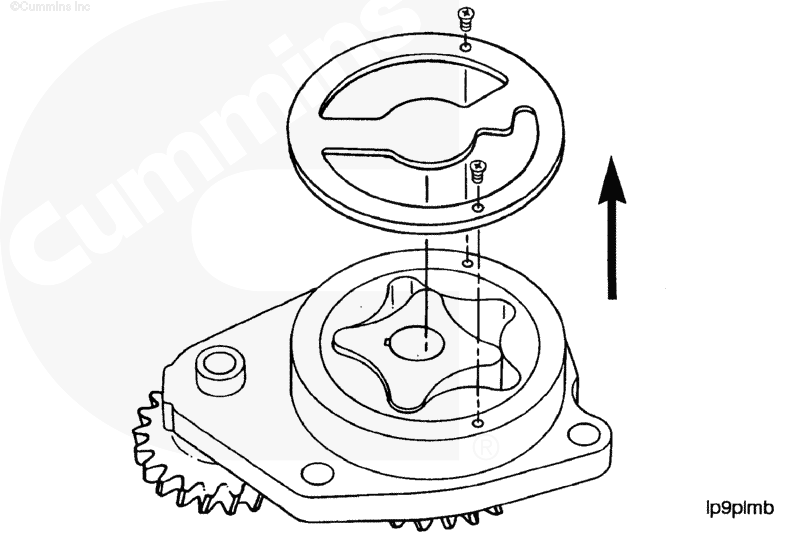

При наличии предположения о возможном прохождении посторонних частиц через масляный насос можно снять заднюю крышку и проверить, нет ли внутренних повреждений.

ПРИМЕЧАНИЕ: Масляный насос поставляется и обслуживается как единый узел. Замена или ремонт его внутренних деталей не предусмотрены.

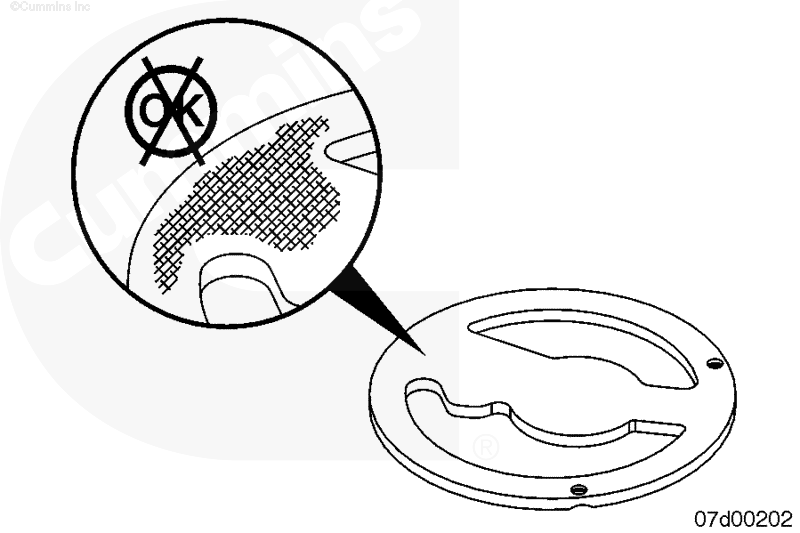

Проверьте заднюю крышку на отсутствие царапин или канавок. Если она сильно поцарапана и покрыта вмятинами, обязательно замените масляный насос.

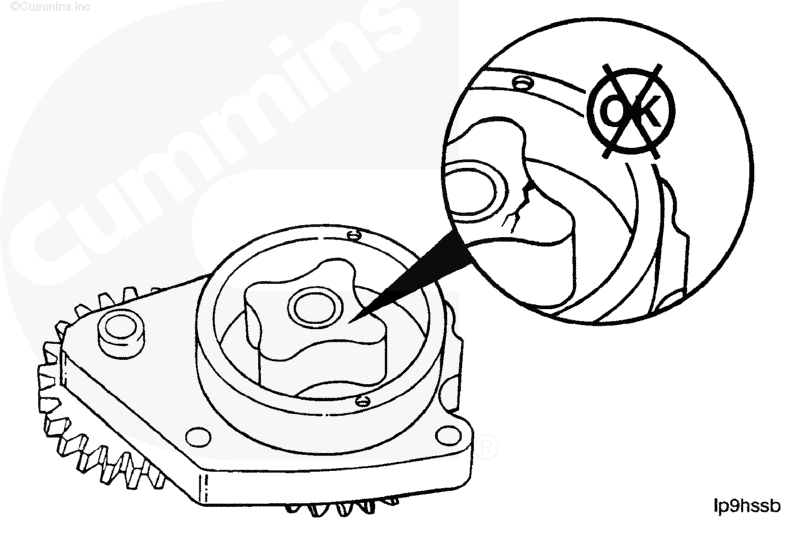

Проверьте корпус насоса и привод геротора на отсутствие повреждений и повышенного износа.

Поврежденный масляный насос подлежит замене.

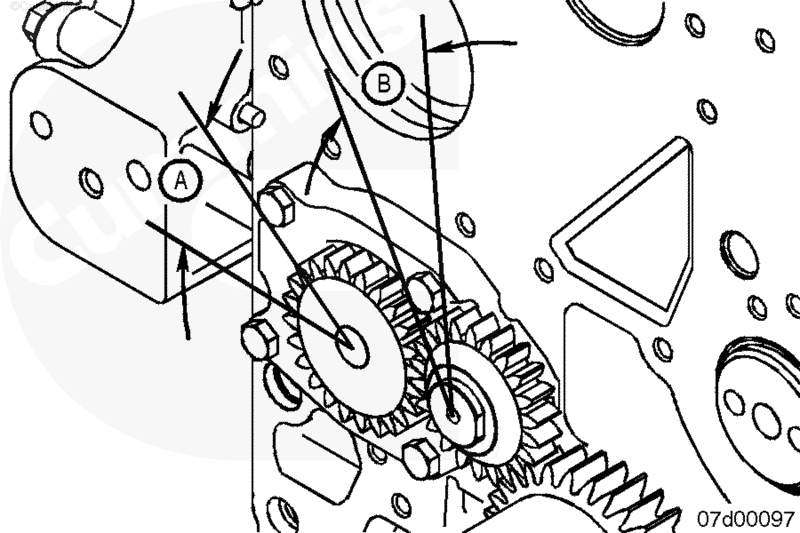

Измерьте радиальный зазор между головками зубьев.

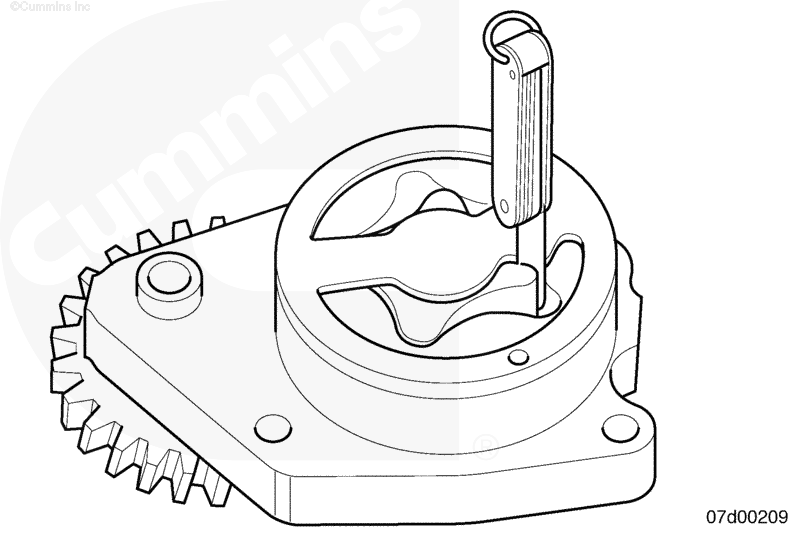

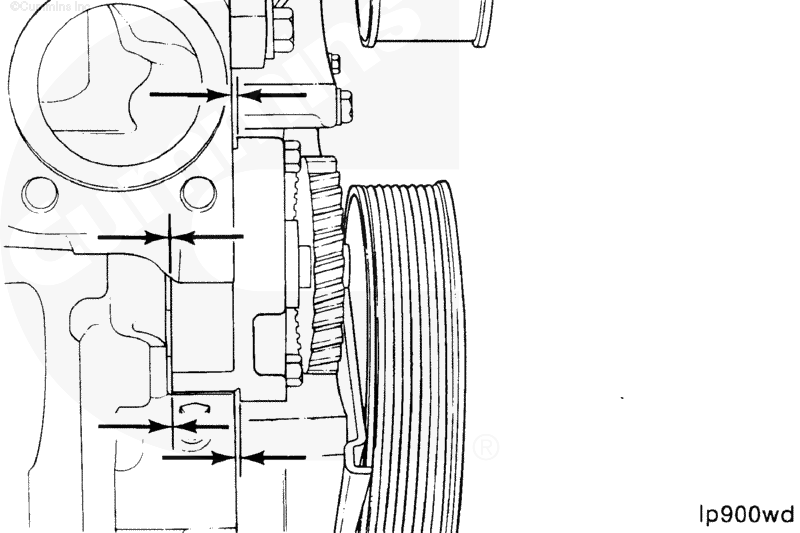

Измерьте величину зазора между ведущей и ведомой шестернёй и шайбой насоса.

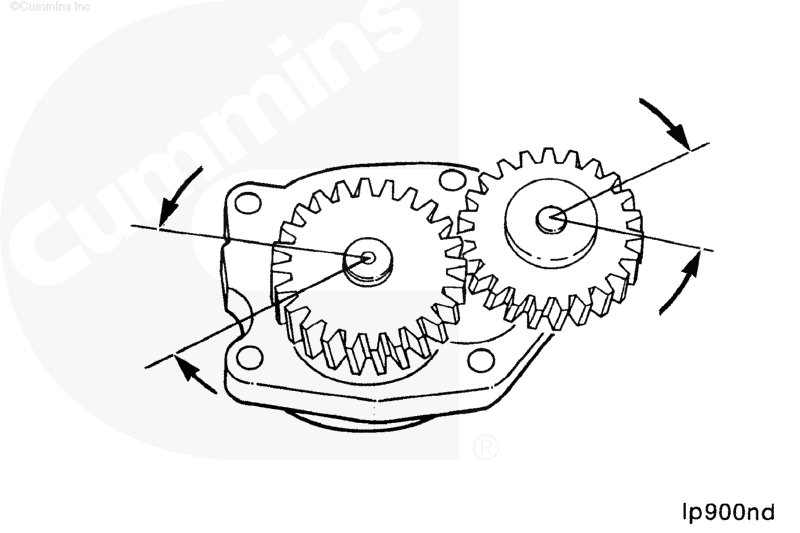

Измерьте зазор в зацеплении шестерен.

 ВНИМАНИЕ

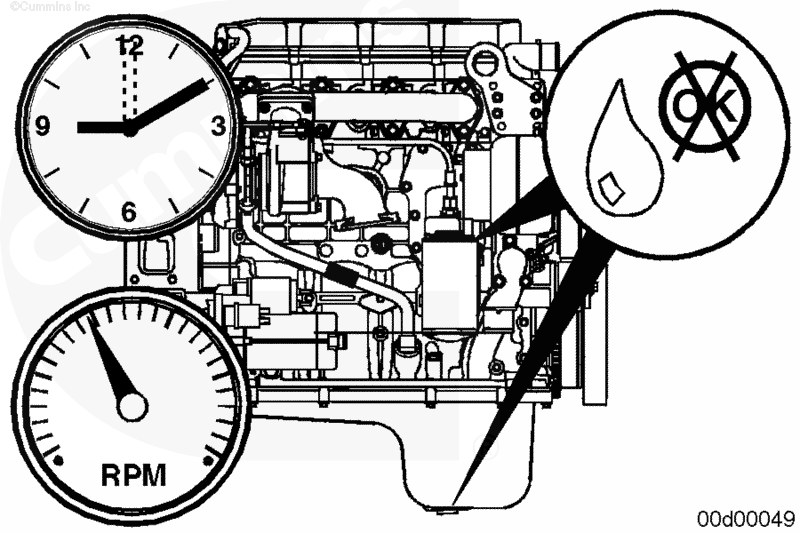

Если не залить в насос масло во время его установки, система смазки будет медленно заполняться при первом запуске двигателя, что приведет к выходу двигателя из строя.

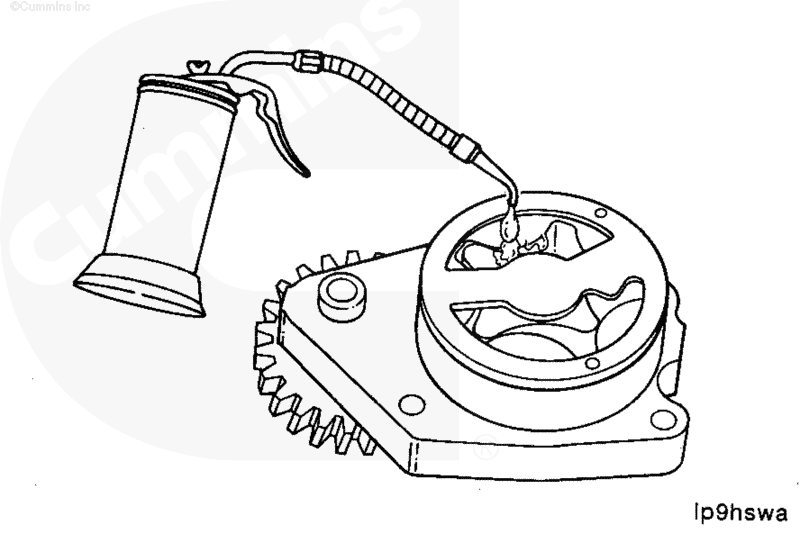

Смажьте насос чистым моторным маслом 15W-40.

 ВНИМАНИЕ

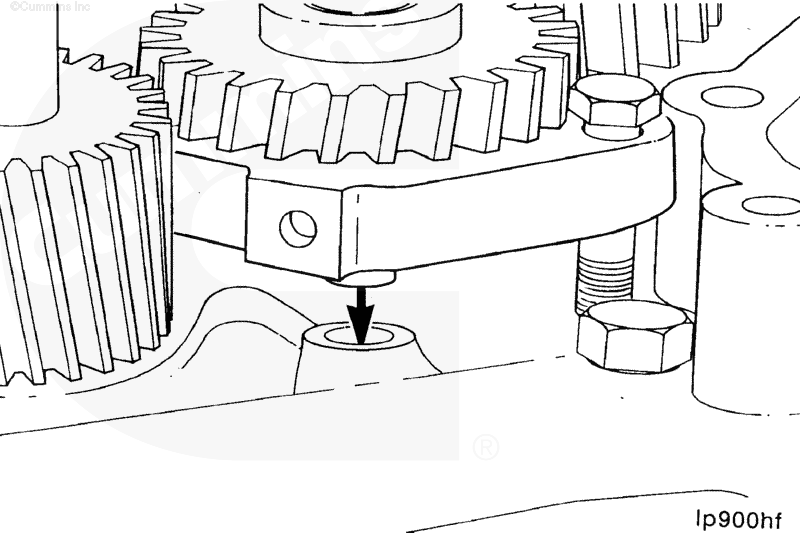

Для снижения вероятности повреждения двигателя убедитесь в том, что ось промежуточной шестерни встала в отверстие в блоке цилиндров.

Установите масляный насос.

ПРИМЕЧАНИЕ: Перед установкой нового масляного насоса убедитесь в правильности его подбора для конкретного двигателя. Например, масляные насосы для 4 и 6-цилиндровых двигателей взаимозаменяемы по посадочным местам, но отличаются расходными характеристиками.

Затяните болты в следующей последовательности (см. рис.):

Начальный момент зтяжки

Окончательный момент затяжки

ПРИМЕЧАНИЕ: Задняя пластина насоса плотно прилегает к дну отверстия в блоке цилиндров. Если насос установлен правильно, его фланец не будет касаться блока цилиндров.

ПРИМЕЧАНИЕ: При установке нового масляного насоса убедитесь в том, что зазор в зацеплении шестерен находится в норме.

Измерьте зазор в зацеплении шестерен.

ПРИМЕЧАНИЕ: Если при повторной установке насоса, бывшего в употреблении, зазор в зацеплении уже был измерен, не выполняйте эту операцию.

Установите крышку передних распределительных шестерён. См. Процедуру 001-031.

Установите гаситель крутильных колебаний и кольцо датчика частоты вращения двигателя. Для двигателей с вязкостным гасителем крутильных колебаний используйте Процедуру 001-052. Для двигателей с резиновым гасителем крутильных колебаний используйте Процедуру 001-051. Если на двигателе установлено только кольцо датчика частоты вращения коленчатого вала, используйте Процедуру 001-071.

Установите ремень. См. Процедуру 008-002.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Запустите двигатель и убедитесь в отсутствии утечек.

Установите крышку передних распределительных шестерён. См. Процедуру 001-031.

Установите кольцо датчика частоты вращения двигателя. См. Процедуру 001-071.

Установите гаситель крутильных колебаний. См. Процедуру 001-051 или 001-052.

Установите датчик контроля положения коленчатого вала. См. Процедуру 019-365 в Руководстве по диагностике неисправностей и ремонту, электронная система управления двигателем CM850, двигатели ISB, Бюллетень 4021337.

Установите ступицу вентилятора. См. Процедуру 008-039.

Установите ремень водяного насоса. См. Процедуру 008-002.

Установите ремень привода насоса забортной воды. См. Процедуру 008-126.

Установите ограждения ремней. См. Процедуру 008-001.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

Подключите аккумуляторные батареи.

Дайте двигателю поработать на холостых оборотах 5 - 10 минут и проверьте отсутствие утечек и плохо закрепленных деталей и узлов.
