Шестерня распределительного вала (распределительный вал снят)

Эта процедура относится только к двигателям с передними распределительными шестернями, распределительный вал с которых уже снят. См. Процедуру 001-008.

ПРИМЕЧАНИЕ: Для двигателей с задними распределительными шестернями необходимо снять шестерню распределительного вала для снятия этого вала. См. Процедуру 001-012.

Снять шестерню с распределительного вала можно следующими способами:

 ВНИМАНИЕ

Необходимо обеспечить надежную опору для шестерни распределительного вала при использовании гидравлического пресса. Нарушение этого требования приведет к повреждению шестерни распределительного вала.

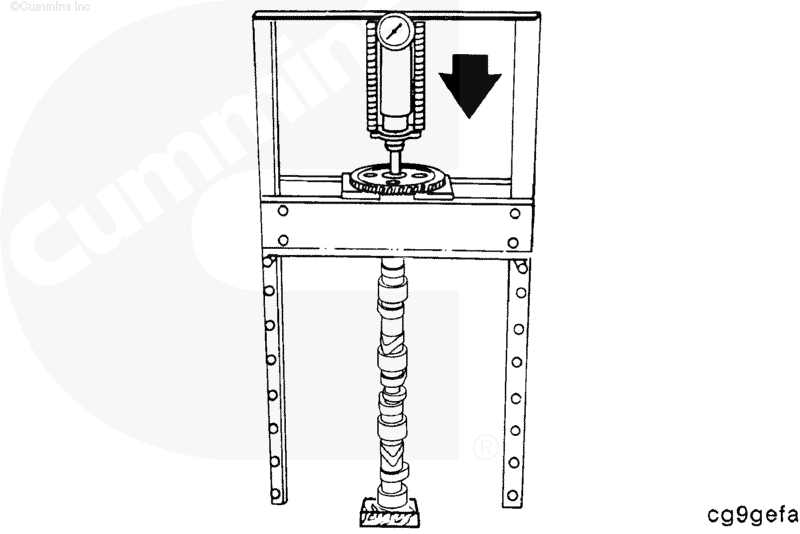

Используйте гидравлический пресс.

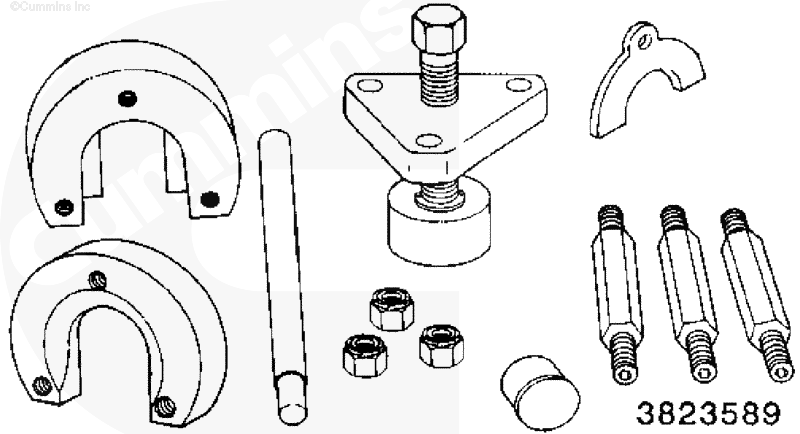

Используйте приспособление для снятия и установки шестерни распределительного вала, номер по каталогу 3823589.

Снимите шестерню с носка распределительного вала.

ПРИМЕЧАНИЕ: Поскольку упорная пластина охватывает распределительный вал более чем на 180 градусов, ее можно снять с вала только после снятия с него шестерни.

Снимите упорную пластину.

Снимите шпонку или направляющий штифт шестерни распределительного вала.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм работайте в защитных очках и специальной одежде.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

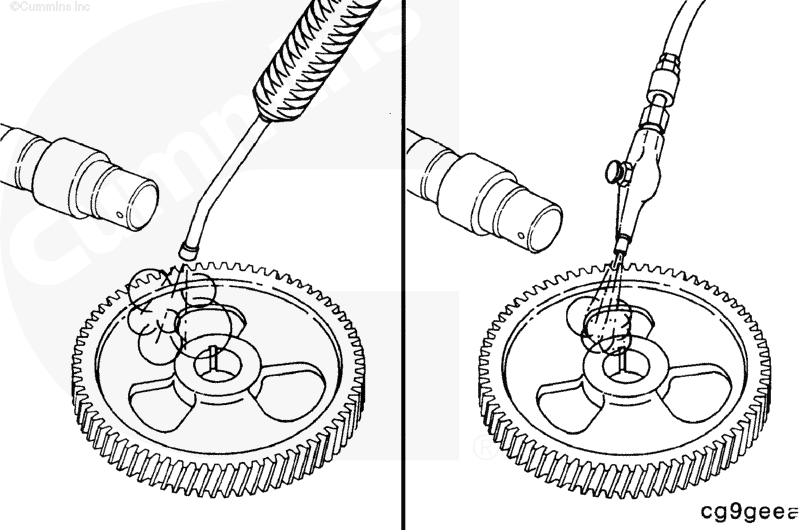

Для чистки шестерни распределительного вала используйте растворитель.

Просушите сжатым воздухом.

Проверьте зубья шестерни распределительного вала на отсутствие точечной коррозии. Проверьте отсутствие трещин у корней зубьев.

Проверьте зубья шестерни распределительного вала на отсутствие мест с измененным цветом или признаков перегрева (посинение).

При наличии любых повреждений замените шестерню распределительного вала.

ПРИМЕЧАНИЕ: Если повреждены зубья шестерни распределительного вала, или есть признаки перегрева, обязательно проверьте соседние шестерни коленчатого вала и топливного насоса на отсутствие повреждений После установки измерьте зазор в зацеплении шестерни распределительного вала.

ПРИМЕЧАНИЕ: Если потертости, заусенцы или вздутия нельзя удалить абразивным бруском Scotch-Brite™ 7448, замените шестерню.

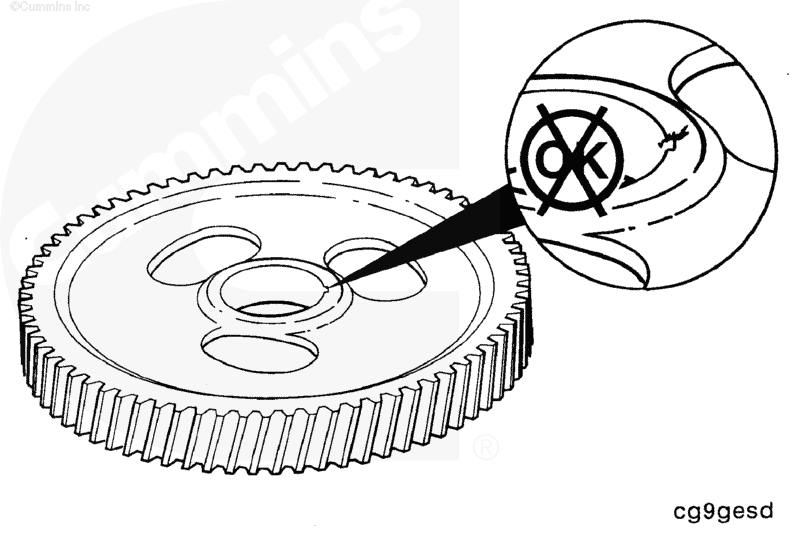

Проверьте отверстие под распределительный вал на отсутствие потертостей или заусенцев.

Проверьте шестерню распределительного вала на отсутствие заусенцев.

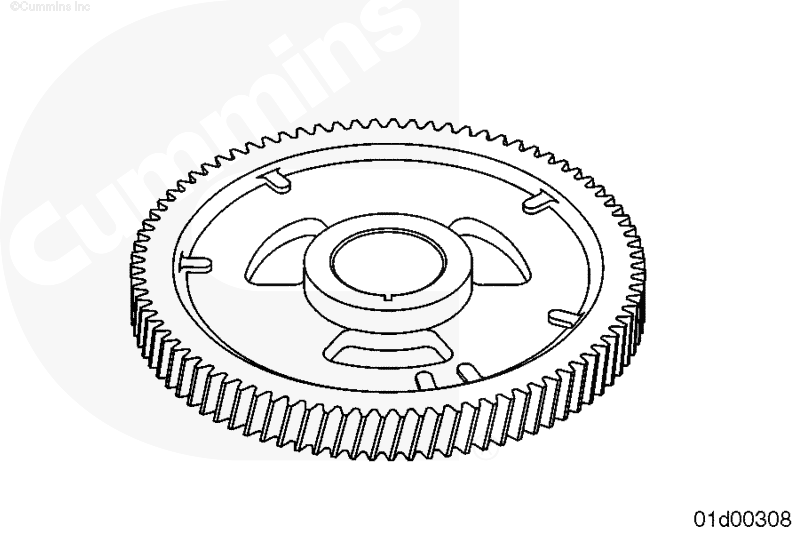

Для двигателей, на которых кольцо датчика частоты вращения/положения вала выполнено зацело с валом, осмотрите шестерню распределительного вала и кольцо датчика.

Замените шестерню при обнаружении повреждений.

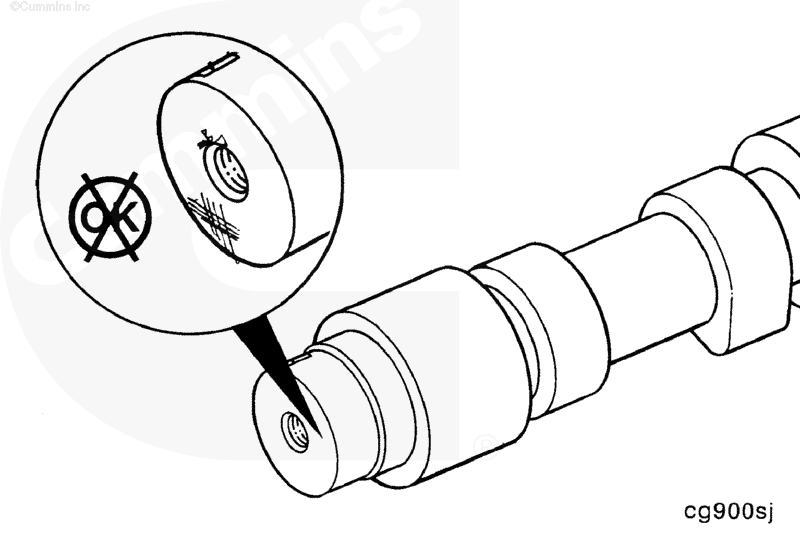

Проверьте носок распределительного вала на отсутствие потертостей или заусенцев.

ПРИМЕЧАНИЕ: Если потертости или заусенцы нельзя удалить абразивным бруском Scotch-Brite™ 7448, или его аналогом, замените распределительный вал.

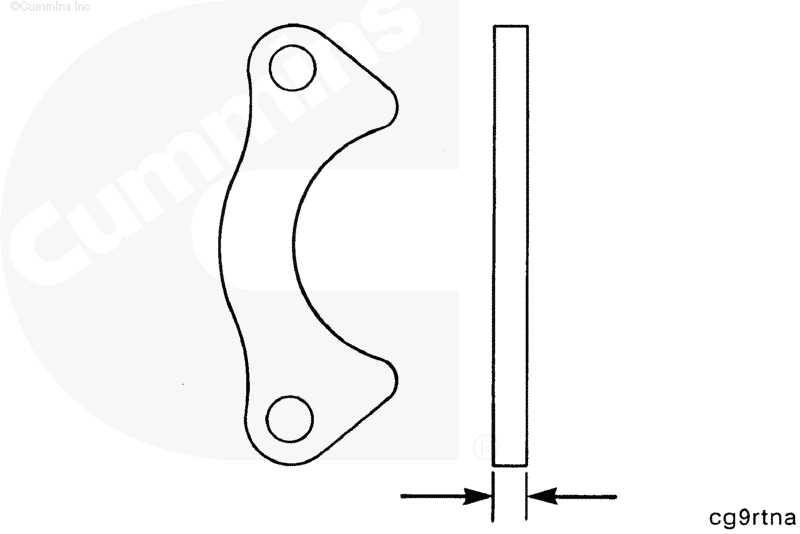

Измерьте толщину упорной пластины распределительного вала.

Если размер упорной пластины распределительного вала не соответствует норме, замените ее.

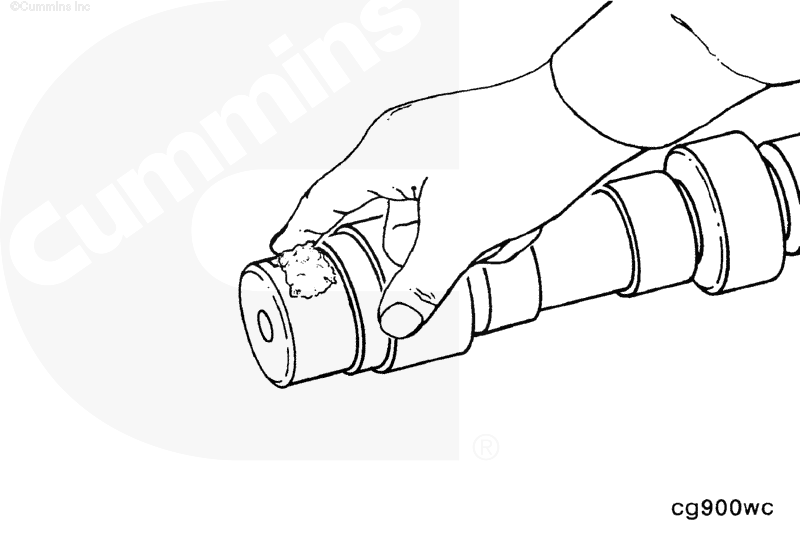

Смажьте носок распределительного вала смазкой Lubriplate105 или ее аналогом.

ПРИМЕЧАНИЕ: Поскольку упорная пластина охватывает распределительный вал более чем на 180 градусов, ее необходимо установить перед установкой шестерни распределительного вала.

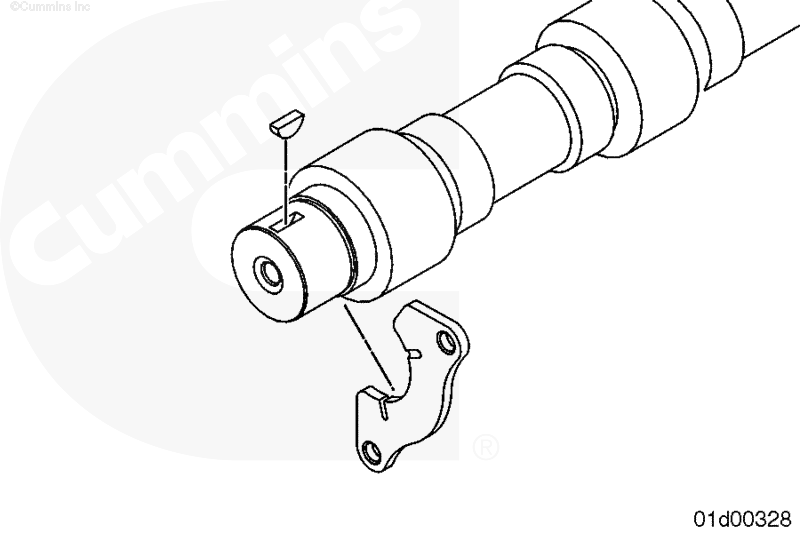

Установите упорную пластину распределительного вала на носок распределительного вала так, чтобы она коснулась первой шейки распределительного вала.

Устаовите шпонку или направляющий штифт шестерни распределительного вала киянкой с пластмассовой головкой.

Установить шестерню на распределительный вал можно следующими способами:

 ВНИМАНИЕ

Шестерня распределительного вала будет необратимо деформирована, если ее перегреть. Температура печи не должна превышать 177°C (350°F).

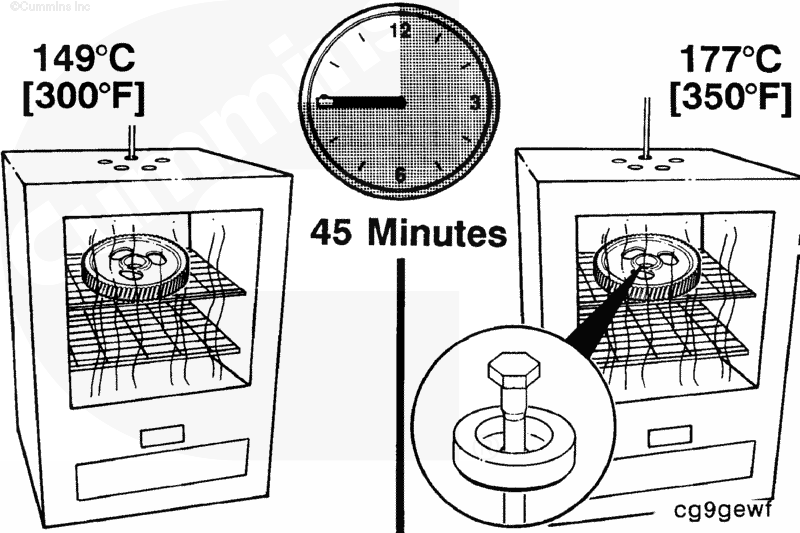

Нагревайте стальную шестерню распределительного вала до 177°C (350°F) в течение 45 минут.

 ПРЕДУПРЕЖДЕНИЕ

Во избежание травм надевайте защитные перчатки при работе с горячей шестернёй.

Установите шестерню так, чтобы метки синхронизации были обращены от распределительного вала.

Установите шестерню на носок распределительного вала. Совместите паз под шпонку со шпонкой/направляющим штифтом.

Используйте приспособление для снятия и установки шестерни распределительного вала, номер по каталогу 3823589.

ПРИМЕЧАНИЕ: Установите шестерню так, чтобы метки синхронизации были обращены от распределительного вала.

Установите шестерню на носок распределительного вала. Совместите паз под шпонку со шпонкой/направляющим штифтом.

 ВНИМАНИЕ

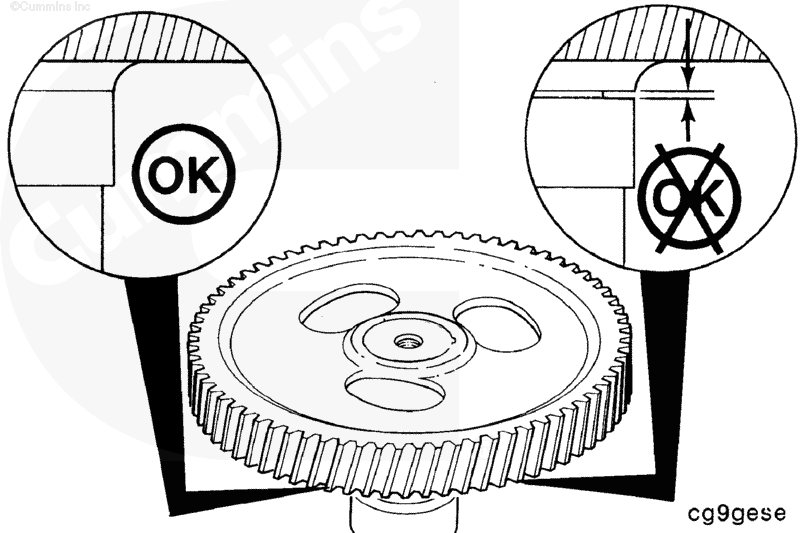

Убедитесь в том, что шестерня уперлась в заплечик распределительного вала.

Проверьте, можно ли вставить щуп толщиной 0,025 мм (0.001 дюйма) между шестерней и заплечиком распределительного вала. Если щуп можно вставить, шестерня установлена неправильно.
