Схема системы впуска воздуха

Общие сведения

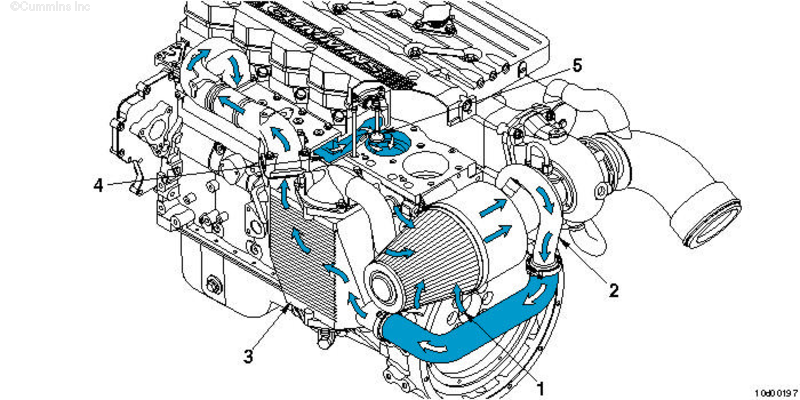

Двигатели без системы рециркуляции отработавших газов

1. Вход воздуха в турбонагнетатель
2. Из турбонагнетателя к охладителю наддувочного воздуха
3. Охладитель наддувочного воздуха
4. Впускной коллектор (встроен в головку блока цилиндров)
5. Впускной клапан

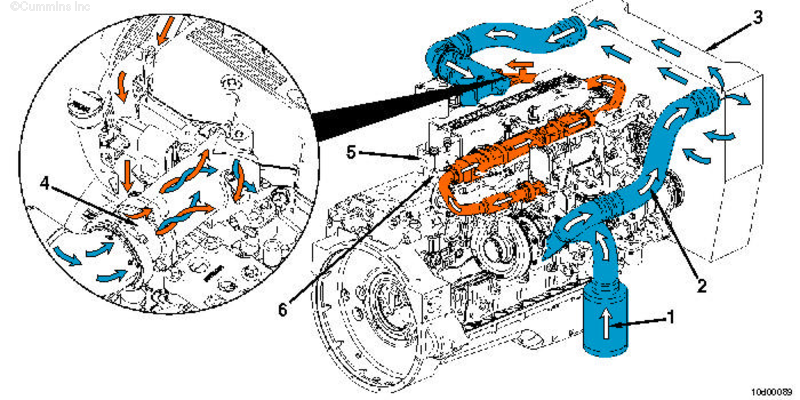

Двигатели с системой рециркуляции отработавших газов

1. Вход воздуха в турбонагнетатель
2. Из турбонагнетателя к охладителю наддувочного воздуха
3. Охладитель наддувочного воздуха
4. Смеситель системы рециркуляции отработавших газов
5. Впускной коллектор (встроен в головку блока цилиндров)
6. Впускной клапан

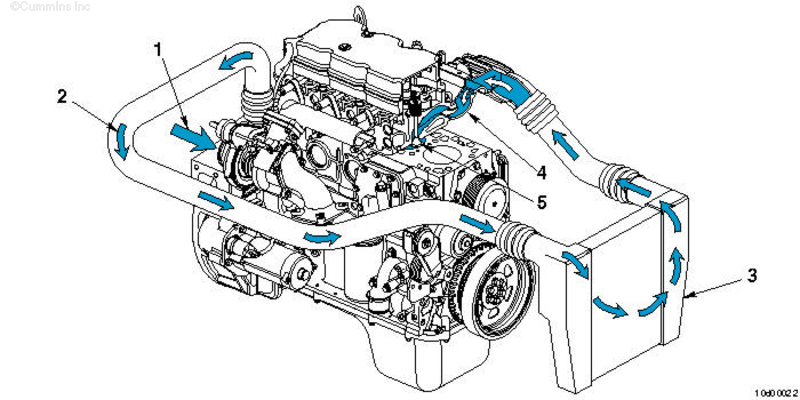

Судовые двигатели

1. Впускной воздушный патрубок
2. Турбонагнетатель
3. Охладитель наддувочного воздуха
4. Впускной коллектор
5. Впускной клапан
