Система вентиляции картера (внешняя) — Cummins ISB/QSB, ремонт

003-001 Сапун картера (внешний)

Снятие

ПРИМЕЧАНИЕ: Может потребоваться снять крышку двигателя для обеспечения доступа к сапуну картера двигателя/крышке коромысел. См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования.

Отсоедините трубку сапуна с сапуна картера двигателя в сборе.

Отсоедините трубку слива масла из сапуна от сапуна картера двигателя в сборе.

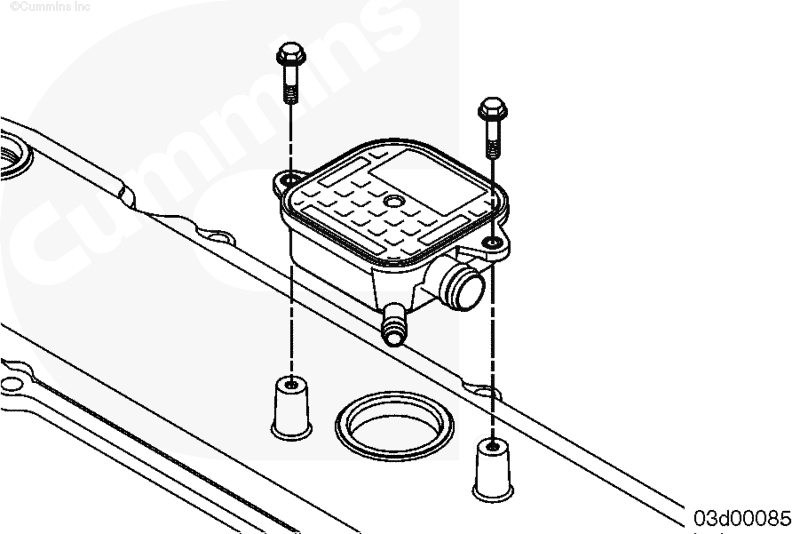

Снимите 2 крепежных болта.

Снимите сапун с крышки коромысел, вытянув его вертикально вверх.

Снимите хомуты крепления магистрали слива масла из сапуна и отметьте места их установки (при наличии).

Отсоедините магистраль слива масла из сапуна от сливного фитинга крышки, установленной на блоке цилиндров.

Снимите магистраль слива масла из сапуна.

Снимите болты, крышку и прокладку с блока цилиндров.
