Проставка и шкив вентилятора

Снимите ремень вентилятора системы охлаждения. См. Процедуру 008-002 "Приводной ремень вентилятора системы охлаждения" в Разделе 8.

Снимите 4 болта вентилятора, сам вентилятор и его проставку.

Снимите ремень вентилятора системы охлаждения. См. Процедуру 008-002 "Приводной ремень вентилятора системы охлаждения" в Разделе 8.

Снимите шкив вентилятора.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

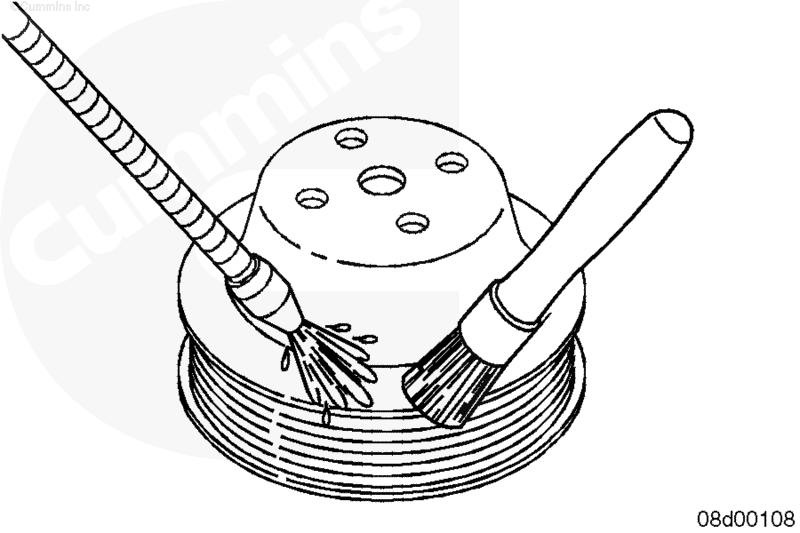

Очистите шкив и распорную втулку вентилятора растворителем и просушите сжатым воздухом.

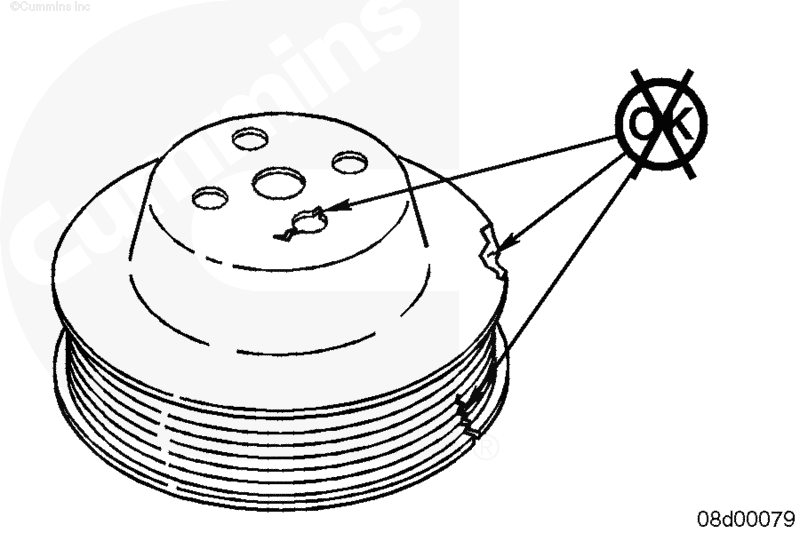

Проверьте шкив вентилятора на отсутствие трещин рядом с отверстиями под болты и повреждений контактной поверхности приводного ремня.

Если обнаружены повреждения шкива, необходимо также проверить ступицу вентилятора. См. Процедуру 008-036 (Ступица вентилятора с ременным приводом) в Разделе 8.

Установите шкив вентилятора.

Установите вентилятор системы охлаждения и его ремень. См. Процедуру 008-002 "Приводной ремень вентилятора системы охлаждения" в Разделе 8.

Установите проставку, вентилятор и его болты.

ПРИМЕЧАНИЕ: При затяжке крепежных болтов придерживайте вентилятор с помощью его приводного ремня. Не удерживайте вентилятор за его лопасти.

Запустите двигатель и проверьте исправность его работы.
