Форсунка подачи реагента

 ПРЕДУПРЕЖДЕНИЕ

В каталитическом растворе содержится мочевина. Избегайте попадания этого вещества в глаза. При попадании в глаза немедленно обильно промойте их водой. Делайте это в течение не менее 15 минут. Избегайте длительного контакта этого вещества с кожей. Если же это произойдет, немедленно вымойте кожу водой с мылом. Не допускайте попадания этого вещества в рот. Если же это произойдет, немедленно обратитесь к врачу.

 ПРЕДУПРЕЖДЕНИЕ

Выпускная система может оставаться горячей длительное время.

Форсунка подачи каталитического раствора обеспечивает его распыление в выпускной системе.

Она изготовлена из нержавеющей стали.

Проявляйте осторожность при работе с форсункой, поскольку внутри нее есть керамическая изоляция. Она не подлежит замене, а ее повреждение при случайном падении незаметно.

ПРИМЕЧАНИЕ: Чтобы гарантированно прочистить форсунку, грейте её отработавшими газами при температуре выше 120°C (250°F) в течение 3 минут. Невыполнение этой проверки может привести к тому, что ремонт не устранит неисправность.

Если форсунка снимается для осмотра, убедитесь в том, что она была нагрета отработавшими газами перед снятием. Если двигатель работал при рабочей температуре не далее чем 3 часа назад, нет нужды запускать его для разогрева форсунки перед её снятием.

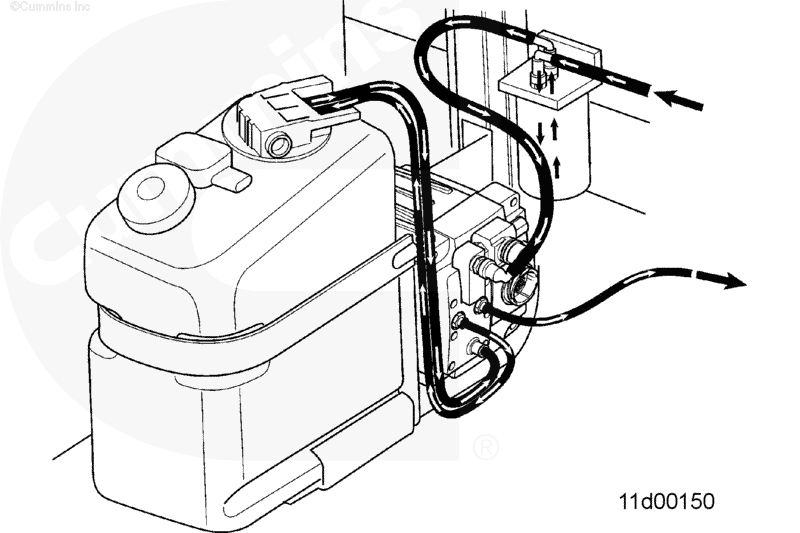

Осмотрите трубопроводы, подсоединенные к дозатору, и убедитесь в отсутствии признаков утечек.

Признаками утечек являются белые отложения у фитингов.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Отключите аккумуляторные батареи. См. Процедуру 013-009 "Аккумуляторные батареи" в Разделе 13.

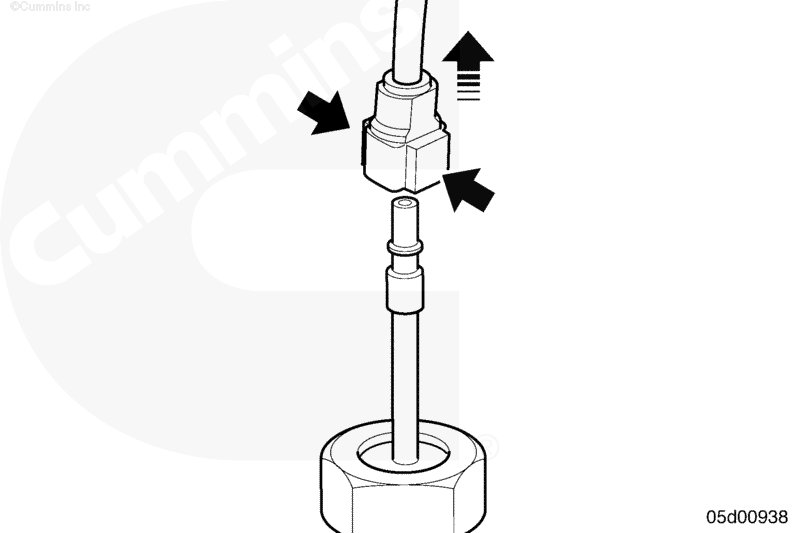

Отсоедините трубку подачи каталитического раствора от форсунки. Слейте излишки раствора в подходящую емкость. Здесь применяется быстроразъемный фитинг, для снятия сожмите его с двух сторон.

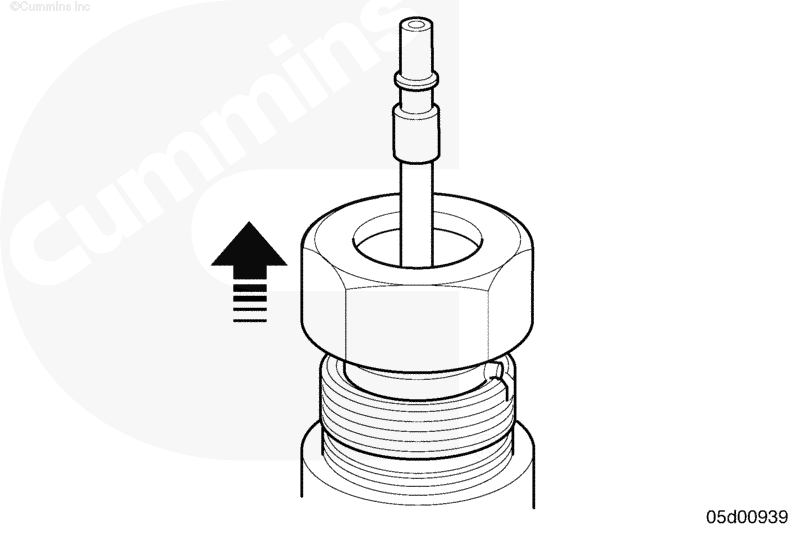

Снимите гайку крепления форсунки подачи каталитического раствора.

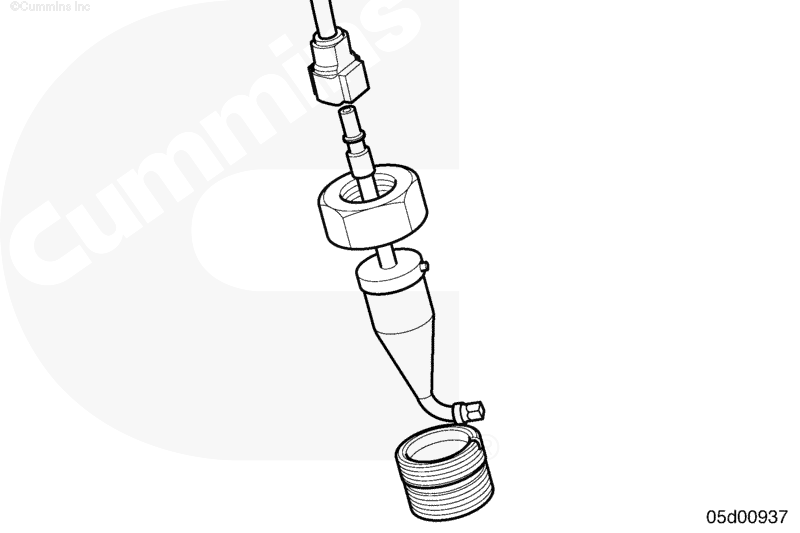

Выньте форсунку из прилива на выпускной магистрали.

 ПРЕДУПРЕЖДЕНИЕ

В каталитическом растворе содержится мочевина. Избегайте попадания этого вещества в глаза. При попадании в глаза немедленно обильно промойте их водой. Делайте это в течение не менее 15 минут. Избегайте длительного контакта этого вещества с кожей. Если же это произойдет, немедленно вымойте кожу водой с мылом. Не допускайте попадания этого вещества в рот. Если же это произойдет, немедленно обратитесь к врачу.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

Для очистки форсунки используйте воду, нагретую не ниже чем до 40°C (104°F), чтобы гарантированно удалить кристаллические отложения внутри форсунки.

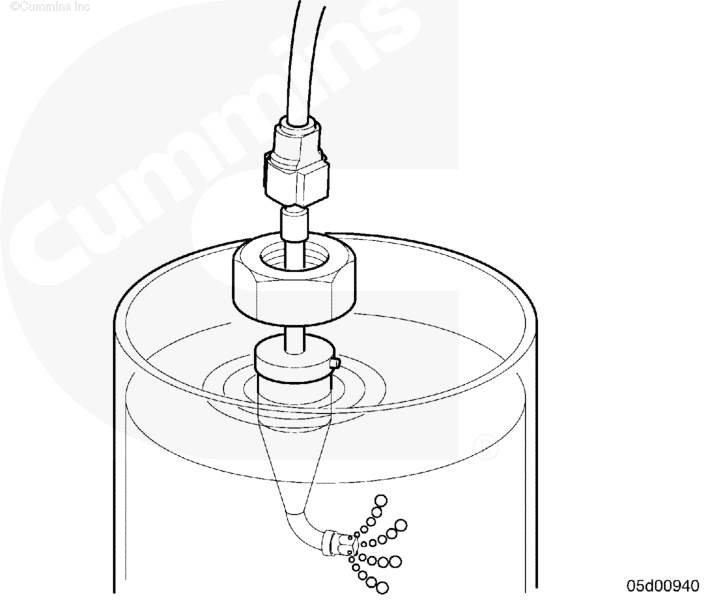

Погрузите форсунку в чистую тёплую воду в подходящей ёмкости.

Подключите источник сжатого воздуха при давлении не более 69 кПа (10 фунт/кв.дюйм) и продуйте форсунку. При погружении в воду будут хорошо видны разные углы распыления из каждого отверстия.

Просушите сжатым воздухом.

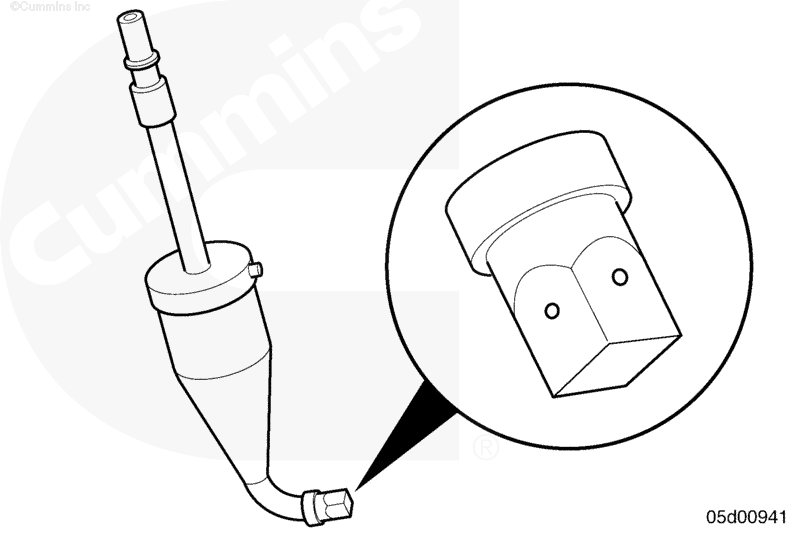

Осмотрите наконечник форсунки.

Все отверстия должны быть хорошо видны.

Осмотрите корпус форсунки и убедитесь в отсутствии повреждений.

ПРИМЕЧАНИЕ: Если форсунку потрясти, изнутри послышится слабый звук. Это считается нормальным.

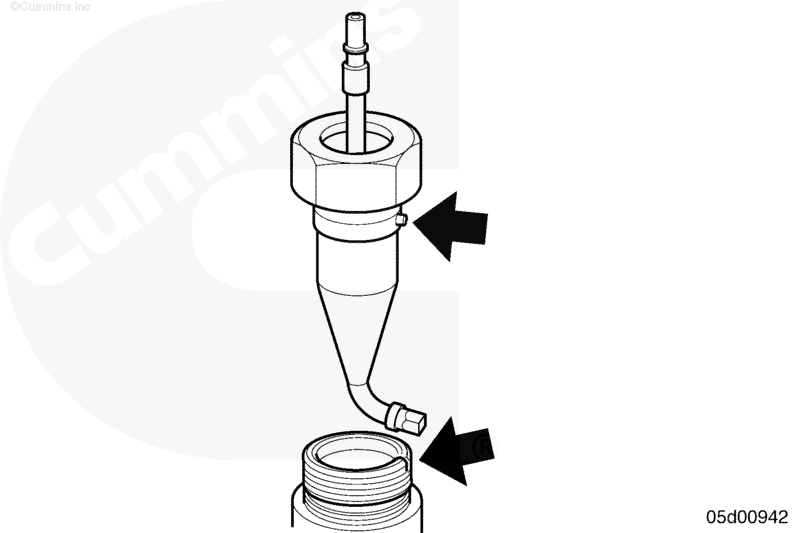

Установите форсунку в прилив на выпускной магистрали. Используйте паз под шпонку в приливе для правильной ориентации форсунки.

Нанесите высокотемпературный противозадирный состав на резьбу прилива.

Установите гайку крепления форсунки подачи каталитического раствора.

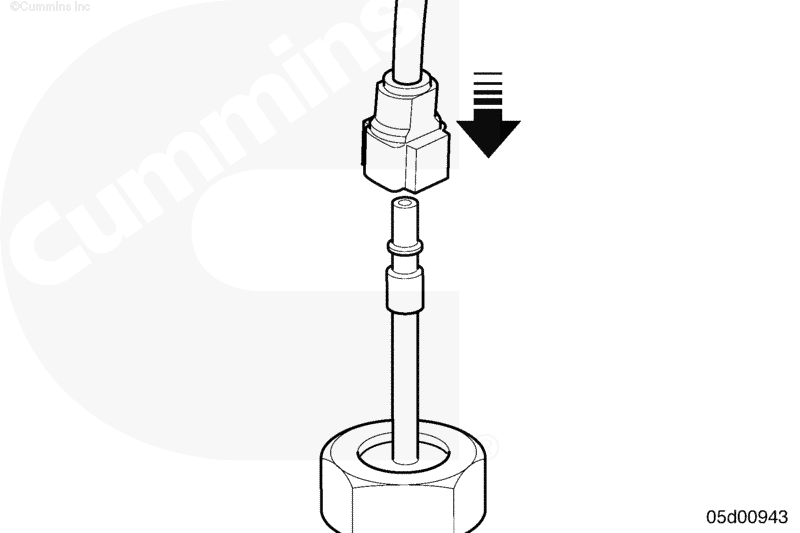

Подключите к форсунке подачу каталитического раствора.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Подключите аккумуляторные батареи. См. Процедуру 013-009 "Аккумуляторные батареи" в Разделе 13.
• Запустите двигатель и проверьте исправность его работы.
