Водяной насос

На двигателе установлен водяной насос центробежного типа с ременным приводом; его впускной и перепускной патрубки являются составной частью блока цилиндров.

ПРИМЕЧАНИЕ: Заменять отдельные детали водяного насоса нецелесообразно, поскольку он обслуживается как единый узел.

Проверьте корпус водяного насоса на отсутствие трещин или повреждений.

Осмотрите сливное отверстие сальника водяного насоса. Сальнику водяного насоса требуется плёнка охлаждающей жидкости для смазки и охлаждения. По этой причине наличие небольшого количества отложений химических веществ или потёков в зоне сливного отверстия - нормальное явление.

Используйте следующие рекомендации для определения необходимости замены водяного насоса:

Убедитесь в том, что сливное отверстие чистое.

ПРИМЕЧАНИЕ: Для удаления посторонних предметов и грязи можно воспользоваться небольшой отвёрткой или аналогичным инструментом.

Если во время работы двигателя из сливного отверстия течи не зафиксировано, не заменяйте водяной насос.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

 ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

• Отключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
• Слейте охлаждающую жидкость. См. Процедуру 008-018 в Разделе 8.
• Снимите ремень вентилятора системы охлаждения. См. Процедуру 008-002 в Разделе 8.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

 ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

• Отключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
• Слейте охлаждающую жидкость. См. Процедуру 008-018 в Разделе 8.
• Снимите верхнее и нижнее ограждение ременной передачи. См. Процедуру 008-001 в Разделе 8.
• Снимите ремень водяного насоса со шкивов генератора и водяного насоса. Это можно сделать без снятия ремня насоса забортной воды. См. Процедуру 008-002 в Разделе 8.

Снимите болты крепления водяного насоса.

Снимите водяной насос.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

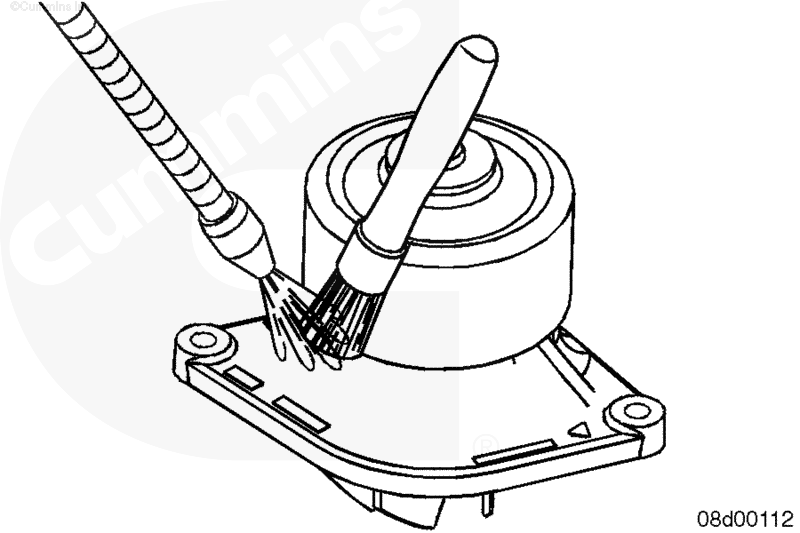

Очистите водяной насос растворителем. Просушите сжатым воздухом.

Проверьте уплотнительные кольца на отсутствие забоин, порезов и признаков старения.

Замените уплотнительное кольцо при обнаружении любых повреждений.

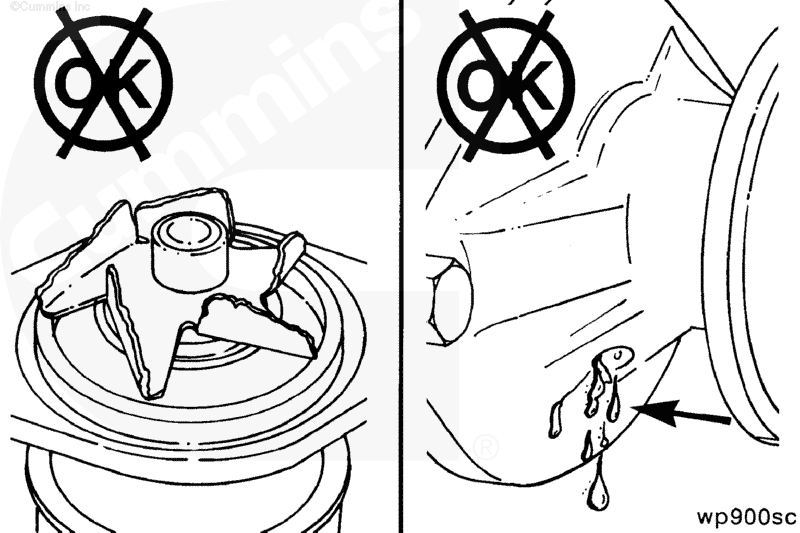

Проверьте отсутствие трещин и прочих повреждений на крыльчатке, наличие всех лопаток и прочность ее посадки на валу.

Замените водяной насос при обнаружении любых повреждений.

Проверьте корпус водяного насоса на отсутствие трещин и повреждений.

Замените водяной насос при обнаружении любых повреждений.

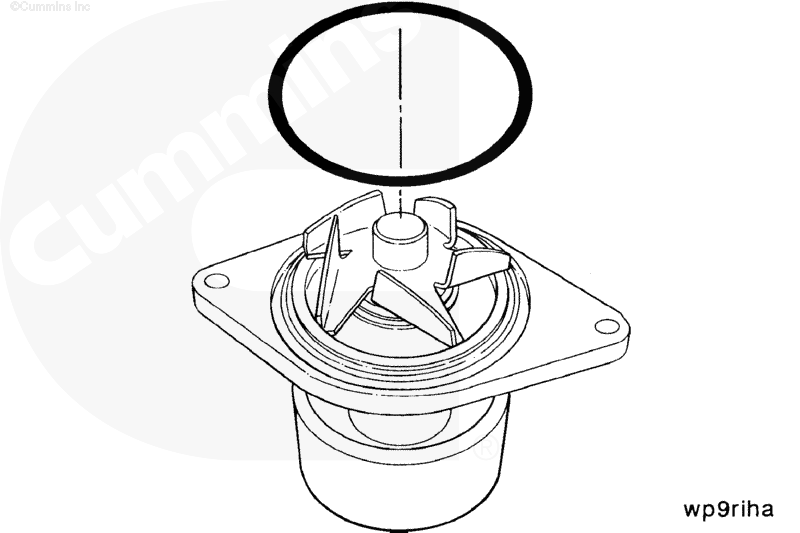

Установите новое уплотнительное кольцо в канавку на водяном насосе.

Установите водяной насос и крепежные болты.

Затяните болты.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

• Установите ремень вентилятора системы охлаждения. См. Процедуру 008-002 в Разделе 8.
• Залейте жидкость в систему охлаждения. См. Процедуру 008-018 в Разделе 8.
• Подключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
• Прогрейте двигатель до 88°C (190°F).
• Убедитесь в отсутствии утечек охлаждающей жидкости.

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Установите ремень водяного насоса. См. Процедуру 008-002 в Разделе 8.
• Установите ограждения ремней. См. Процедуру 008-001 в Разделе 8.
• Залейте охлаждающую жидкость в двигатель. См. Процедуру 008-018 в Разделе 8.
• Подключите аккумуляторные батареи. См. Руководство по ремонту комплектного оборудования.
• Прогрейте двигатель до 88°C (190°F).
• Убедитесь в отсутствии утечек охлаждающей жидкости.

Измерьте давление охлаждающей жидкости в технологическом канале головки цилиндров со стороны выпускного коллектора. На судовых двигателях для этого используется отверстие с пробкой с резьбой 3/4" NPT в задней части головки цилиндров.

ПРИМЕЧАНИЕ: На судовых двигателях для этого используется отверстие с пробкой с резьбой 3/4" NPT в задней части головки цилиндров.

Минимальный предел измерения манометра

Давление в системе охлаждения с открытым термостатом и снятой крышкой заливной горловины - судовые двигатели и двигатели без системы рециркуляции отработавших газов

Давление в системе охлаждения с открытым термостатом и снятой крышкой заливной горловины - двигатели с системой рециркуляции отработавших газов
