Поршень

 ВНИМАНИЕ

Не используйте для очистки поршней дробеструйную обработку. Поршень может быть поврежден частицами дроби, застрявшими в алюминии.

 ВНИМАНИЕ

Не опускайте поршни для очитки в емкость с кислотой. Это может привести к их повреждению.

ПРИМЕЧАНИЕ: Отмачивание поршней в течение ночи обычно приводит к отслаиванию нагара.

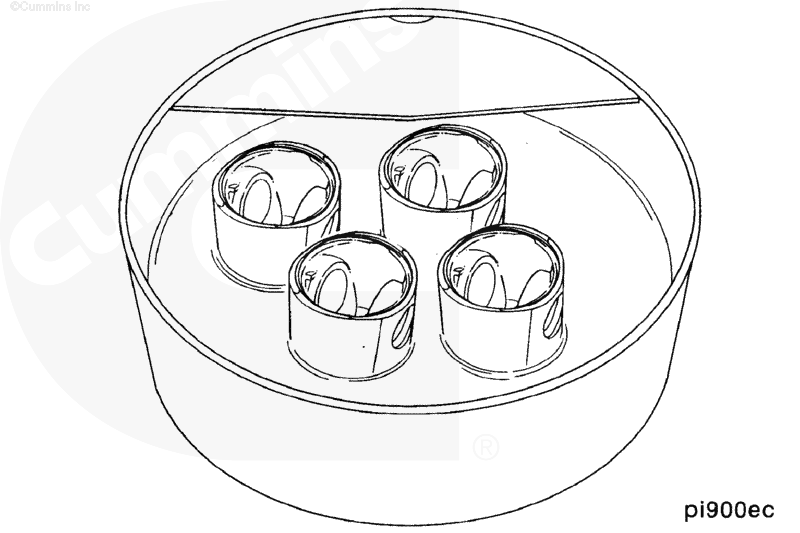

Положите поршни отмачиваться в ванну для холодной очистки деталей.

 ВНИМАНИЕ

Не используйте металлическую щетку. Она повредит канавки для поршневых колец.

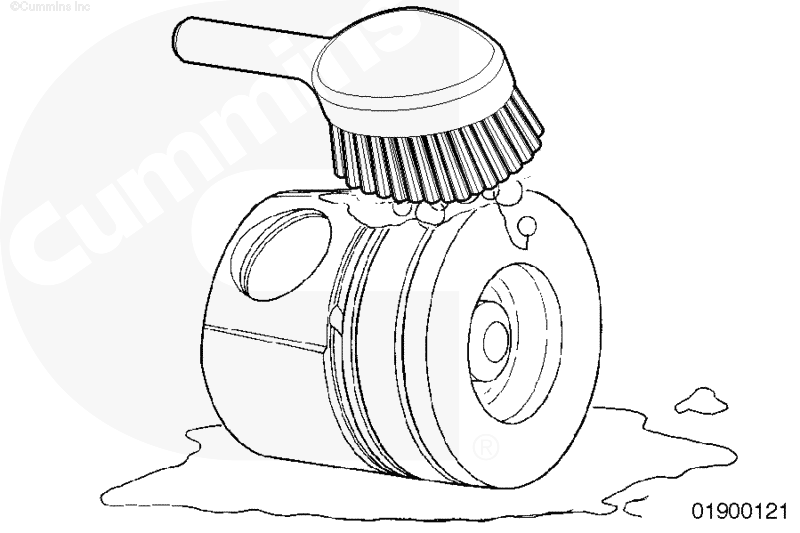

Промойте поршни в концентрированном растворе стирального порошка в горячей воде.

 ВНИМАНИЕ

Не пользуйтесь приспособлением для очистки канавок под поршневые кольца, чтобы не нанести царапин в местах контакта кольца с канавкой.

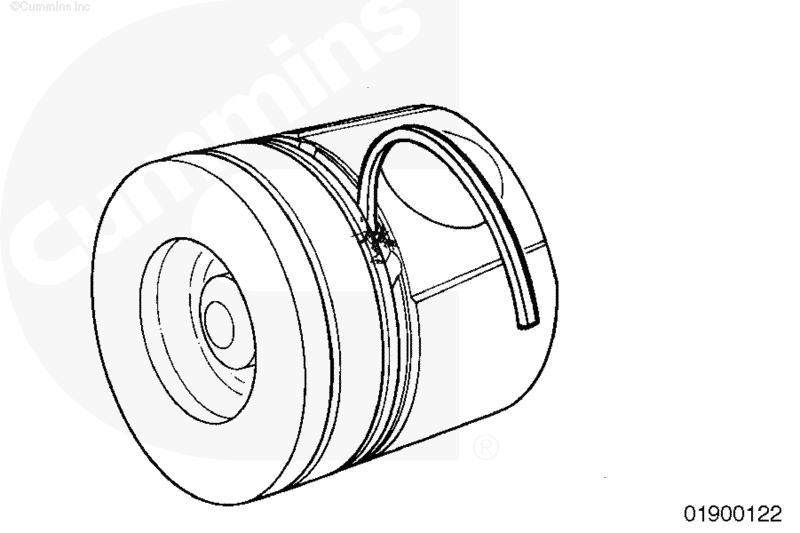

Удалите остатки отложений из канавок тупым концом сломанного кольца.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

 ВНИМАНИЕ

Не опускайте поршни и шатуны для очистки в емкость с кислотой. Это может привести к повреждению поршней и шатунов.

Еще раз промойте поршни в растворе чистящего средства или в растворителе.

Ополосните поршни в чистой горячей воде.

Просушите поршень сжатым воздухом.

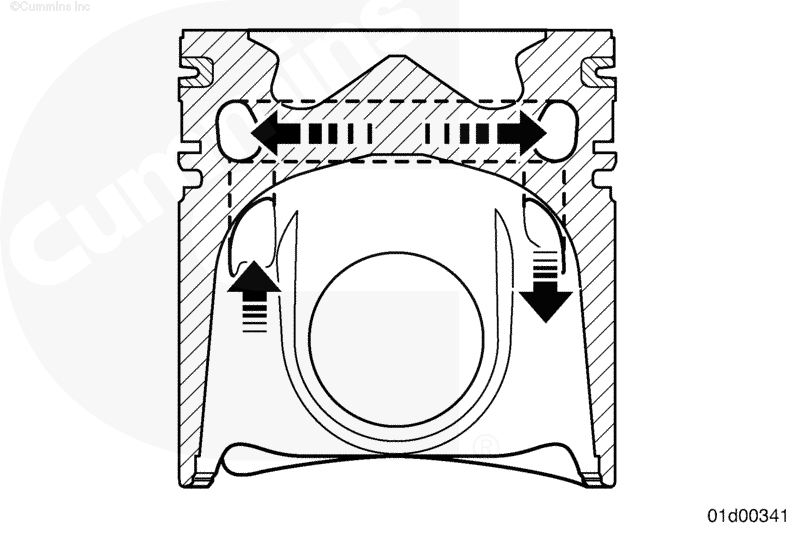

В некоторых поршнях есть масляный канал внутри головки поршня, предназначенный для ее охлаждения. Он должен быть чистым и не содержать инородных частиц.

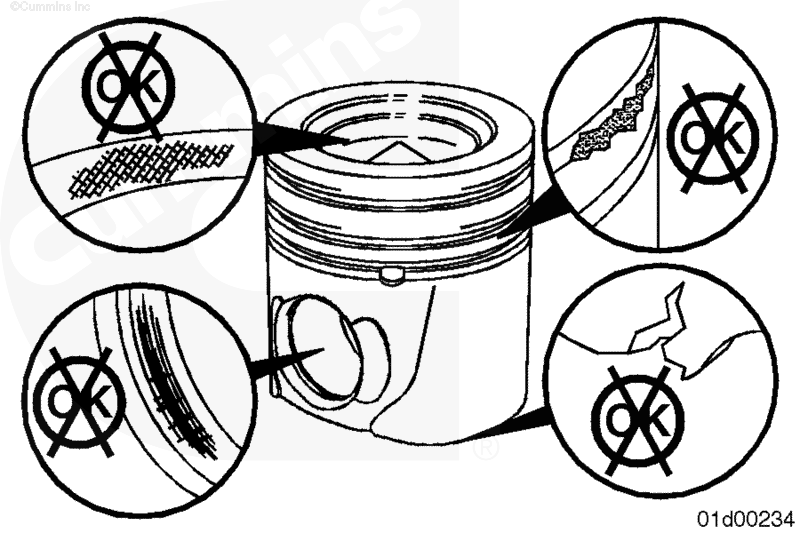

Проверьте отсутствие износа или повреждений юбки, отверстия под палец, головки и канавок для поршневых колец.

Проверьте поршневой палец на отсутствие повреждений и износа.

На двигателях объемом 3,9 и 5,9 л

ПРИМЕЧАНИЕ: Для обеспечения необходимой точности указанные ниже измерения должны выполняться, когда детали имеют комнатную температуру, 20°C [68°F].

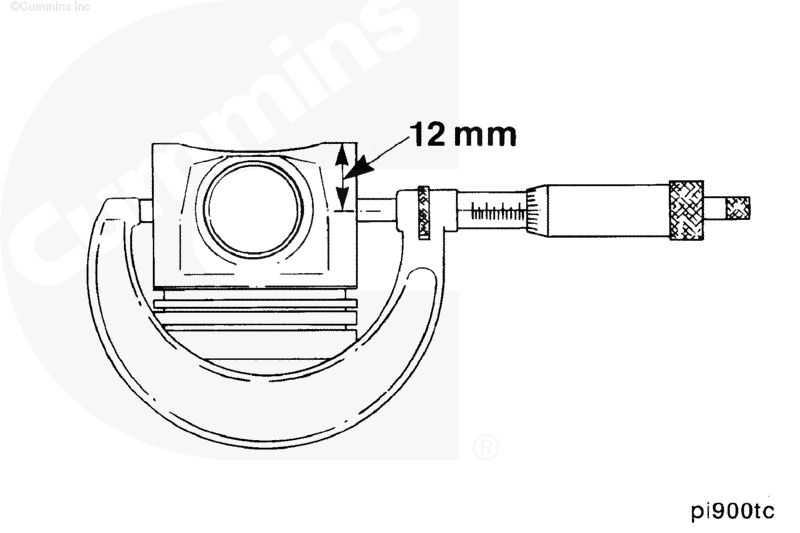

Измерьте диаметр юбки поршня на расстоянии 12 мм (0,5 дюйма) от его нижней кромки.

На двигателях объемом 4,5 и 6,7 л

ПРИМЕЧАНИЕ: Для обеспечения необходимой точности указанные ниже измерения должны выполняться, когда детали имеют комнатную температуру, 20°C (68°F).

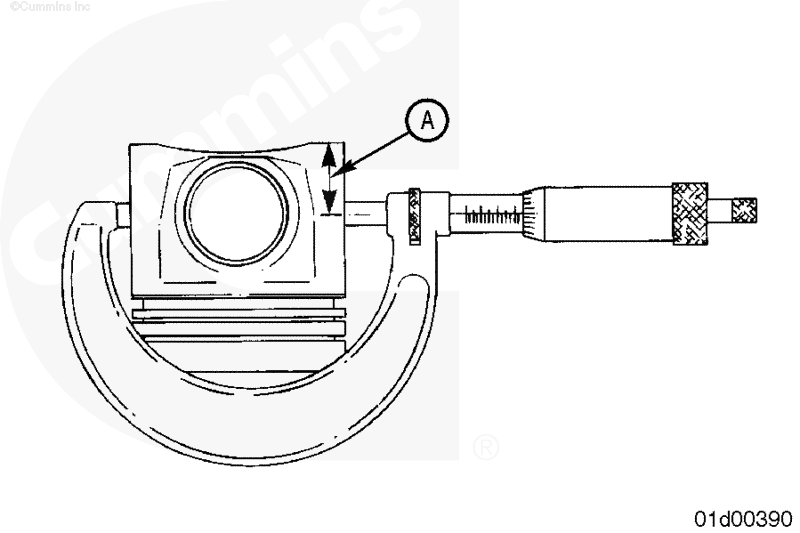

Измерьте диаметр юбки поршня на расстоянии 21,3 мм (0,84 дюйма) (А) от его нижней кромки.

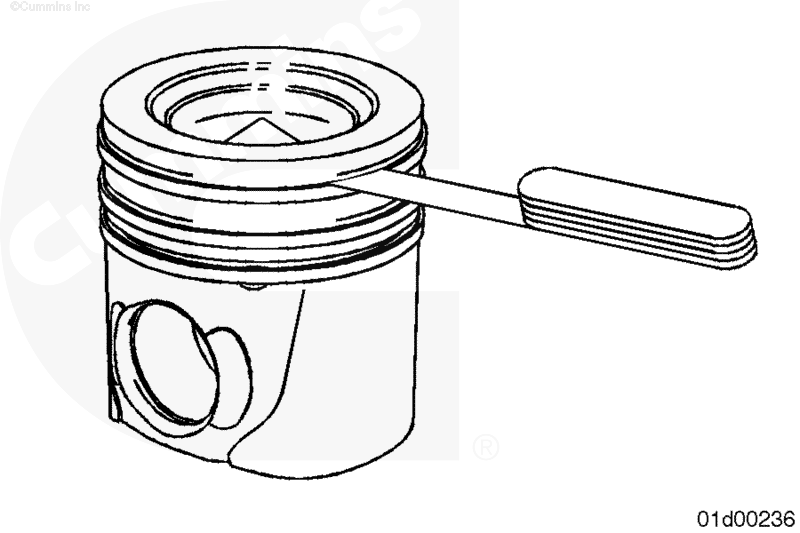

Измерьте зазор между канавкой и поршневым кольцом. Используйте новое поршневое кольцо для измерения зазора в канавке.

ПРИМЕЧАНИЕ: Зазор в канавке верхнего компрессионного кольца не измеряется в силу конструкции этого кольца не позволяет выполнить это точно обычным щупом.

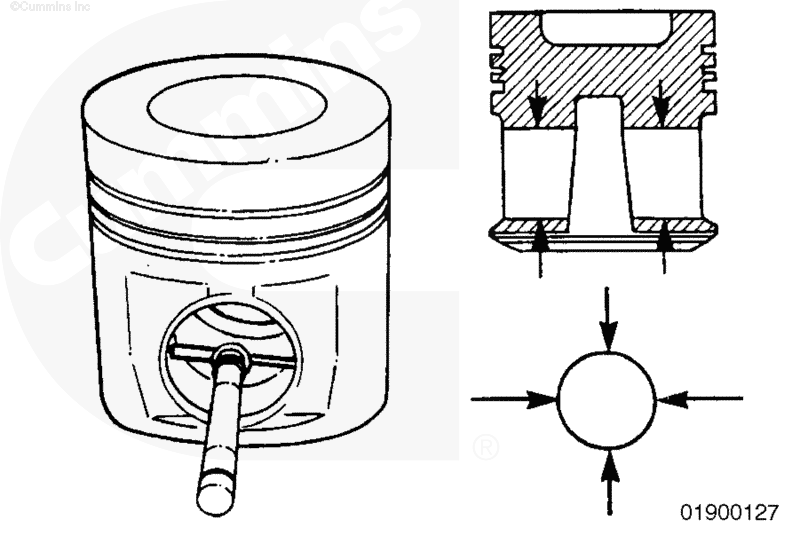

Измерьте отверстие под поршневой палец.

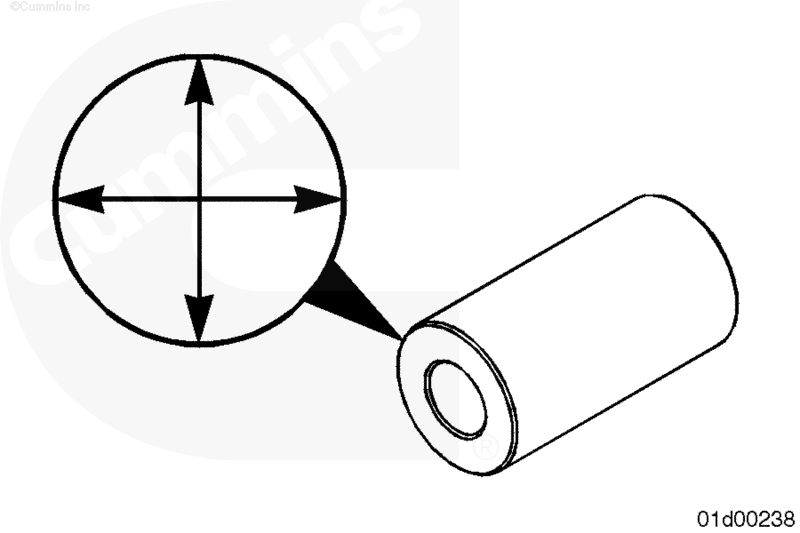

Измерьте диаметр поршневого пальца.
