Автоматическое устройство натяжения ремня компрессора кондиционера

Проверьте рычаг, шкив и ограничители натяжного устройства на отсутствие трещин.

При обнаружении любых трещин обязательно замените натяжное устройство.

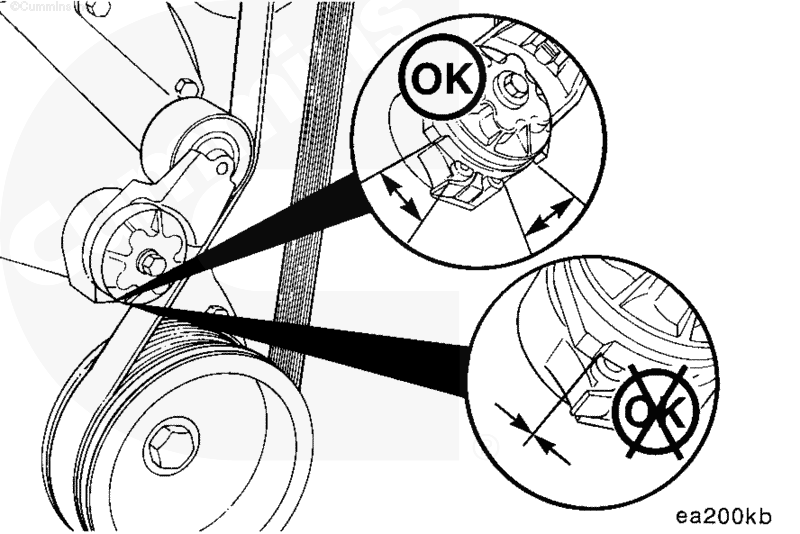

При установленном ремне проверьте отсутствие касания ограничителей рычага натяжного устройства и ограничителя на корпусе пружины.

При наличии касания каких-либо ограничителей приводной ремень подлежит замене.

После замены ремня, если ограничители рычага натяжного устройства все еще касаются ограничителя на корпусе пружины, замените натяжное устройство.

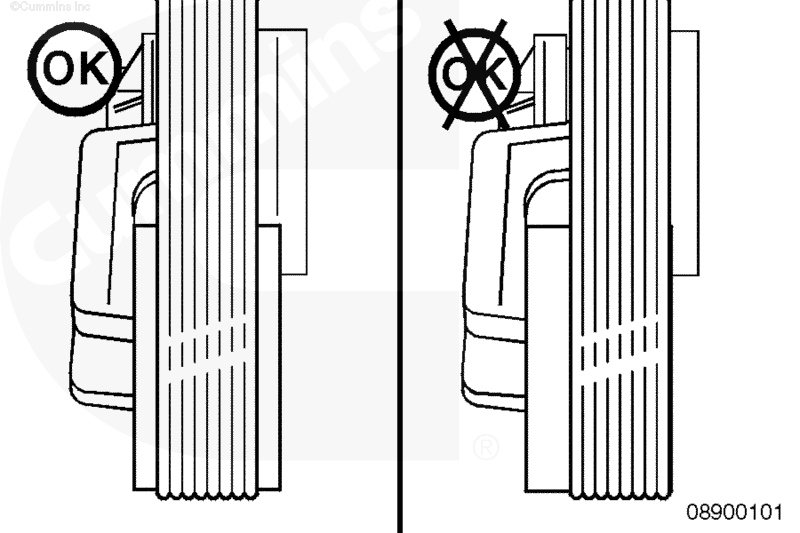

Проверьте положение приводного ремня на шкиве натяжного устройства. Ремень должен быть расположен по середине шкива или близко к его середине.

Неправильное положение ремня со сдвигом вперед или назад может привести к износу ремня, его соскакиванию со шкива или неравномерному износу втулки натяжного устройства.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Отключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Снимите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Снимите приводной ремень. См. Процедуру 009-052 "Приводной ремень компрессора кондиционера" в Разделе 9.

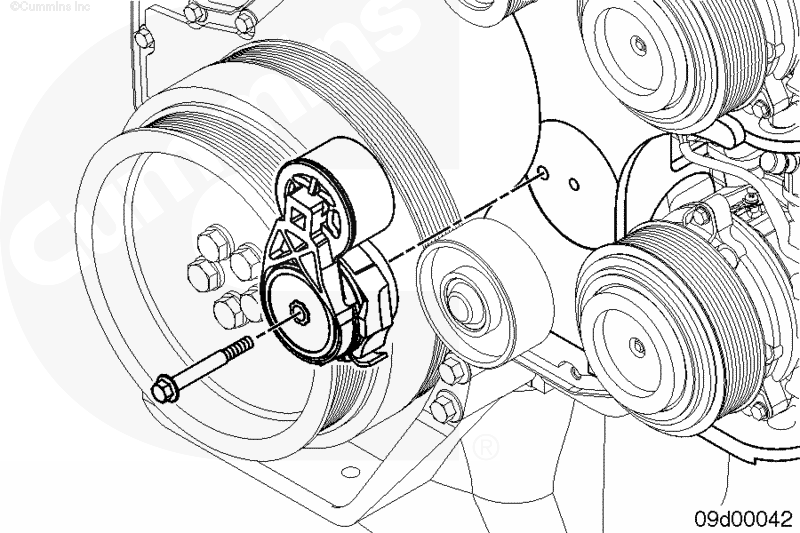

Снимите крепёжный болт и устройство натяжения ремня с места установки.

При снятом ремне проверьте касание ограничителя рычага натяжного устройства и ограничителя на корпусе пружины.

Если они не касаются, натяжное устройство необходимо заменить.

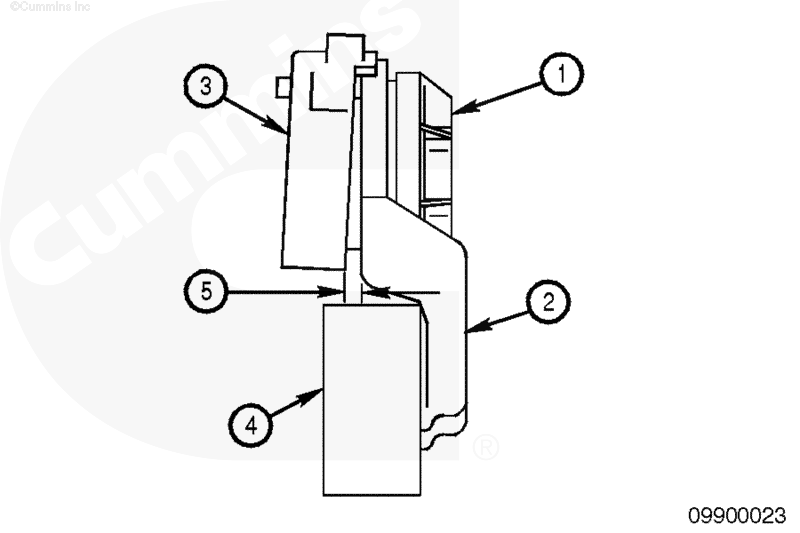

Измерьте зазор между корпусом пружины и рычагом натяжного устройства для определения степени износа натяжного устройства и равномерности износа подшипника.

Если зазор в любой точке превышает 3 мм (0,12 дюйма), натяжное устройство подлежит замене как единый узел.

Обычно у механизмов натяжения наблюдается повышенный зазор рядом с нижней частью корпуса пружины, что приводит к тому, что верхняя часть корпуса начинает тереться о рычаге механизма натяжения. При замене натяжного устройства обязательно заменяйте ремень.

1. Крышка натяжного устройства
2. Рычаг натяжного устройства
3. Корпус пружины
4. Шкив натяжного устройства
5. Зазор

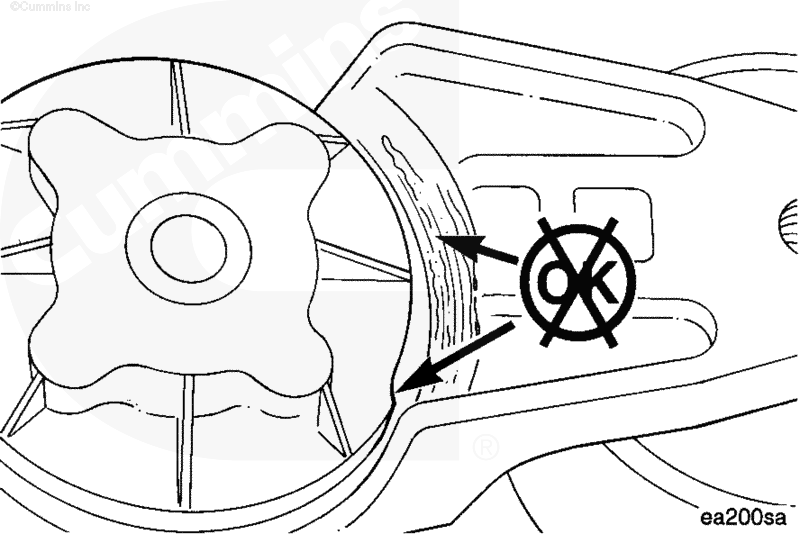

Проверьте натяжное устройство на отсутствие признаков соприкосновения рычага и крышки натяжного устройства.

Признаки соприкосновения двух деталей указывают на неисправность втулки трубчатой оси, и натяжное устройство необходимо заменить.

Проверьте отсутствие посторонних частиц и грязи на установочных поверхностях. Возможен перекос натяжного устройства, если на установочных поверхностях есть посторонние частицы.

Установите натяжное устройство ремня и болт.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Приподнимите и удерживайте натяжное устройство при помощи квадратного хвостовика 3/8 дюйма.
• Установите ремень и отпустите натяжное устройство. См. Процедуру 009-052 "Приводной ремень компрессора кондиционера" в Разделе 9.
• Установите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Подключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
