Общие сведения

Из-за наличия нескольких моделей и вариантов исполнения генератора приведенная ниже процедура носит общий характер, охватывая большинство модификаций генератора. Отсутствующую в данной процедуре информацию можно получить у изготовителя генератора.

Типовая электрическая схема для генераторов Delco

Клемма индикатора (I)

Клемма индикатора (I) предназначена в первую очередь для контроля исправности генератора. Как правило, к ней подключена контрольная лампа. Если зарядка аккумуляторных батарей генератором не соответствует норме, она загорается. Кроме того, эта клемма может подавать ток до 1 А с номинальным напряжением системы.

Клемма контрольной лампы (L)

Как и клемма индикатора (I), клемма L предназначена в первую очередь для контроля исправности генератора. Разница между ними в том, что клемма L используется только для подключения нагрузки и не может применяться для уменьшения скорости включения.

Клемма реле (R)

Клемма реле (R) может быть использована для различных целей. Она может подавать ток до 4 А с напряжением, равным половине номинального напряжения генератора, различным потребителям, например, тахометру или счетчику моточасов.

Однопроводная схема

Это самая простая электромонтажная схема — провода подключаются только к положительной (ВАТ) и отрицательной ("масса") клеммам генератора. (См. таблицу 5). Подключение к клеммам R, L и I применяется не во всех случаях.

Трехпроводная схема

При такой схеме число проводов увеличивается, поскольку подключение производится к клеммам ВАТ, R, плоским клеммам №1 и №2, а также к клемме "массы". Как правило, при трехпроводной схеме плоская клемма №1 выполняет функции клеммы I. (См. таблицу 5). Преимущество трехпроводной схемы над однопроводной состоит в дополнительной возможности подключения удаленного датчика. При подключении клеммы №2 к положительной клемме аккумуляторной батареи можно измерять и регулировать напряжение на аккумуляторной батарее, а не на генераторе. Это позволяет не учитывать падение напряжения на проводах между генератором и аккумуляторной батареей.

Однопроводная система — Типовой генератор (Delco-Remy™) с комбинированным разъёмом Metri-Pack™
Однопроводная система — Типовой генератор (Delco-Remy™) с комбинированным разъёмом Metri-Pack™
Однопроводная система — Типовой генератор (Delco-Remy™) с комбинированным разъёмом Metri-Pack™
1
GRD*
"Масса"
4
R*
Индикатор зарядки, автоматическая система блокировки, тахометр**
5
BAT
Аккумуляторная батарея
7
L
Клемма лампы

*Эта функция предусмотрена не на всех генераторах.

** Подача импульсов напряжения с амплитудой, равной половине номинального напряжения системы, и с частотой, равной 1/10 частоте вращения генератора.

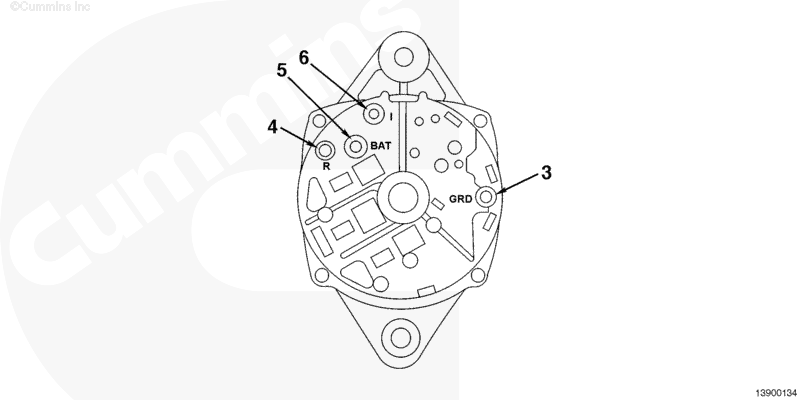

Однопроводная система, типовой генератор (Delco-Remy)
Однопроводная система, типовой генератор (Delco-Remy)
Однопроводная система, типовой генератор (Delco-Remy)
3
GRD*
"Масса"
4
R*
Индикатор зарядки, автоматическая система блокировки, тахометр**
5
BAT
Аккумуляторная батарея
6
I*
Контрольная лампа

*Эта функция предусмотрена не на всех генераторах.

** Подача импульсов напряжения с амплитудой, равной половине номинального напряжения системы, и с частотой, равной 1/10 частоте вращения генератора.

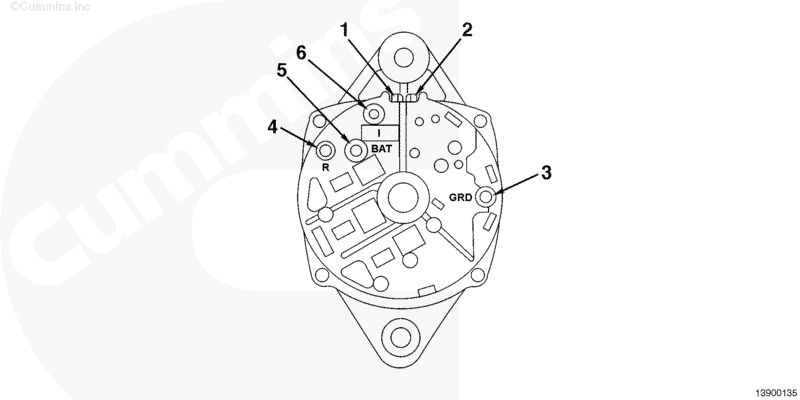

Трехпроводная система — Типовой генератор (Delco-Remy)
Трехпроводная система — Типовой генератор (Delco-Remy)
Трехпроводная система — Типовой генератор (Delco-Remy)
Шпонка
Клемма
Подключаемое устройство
1
Плоская клемма №1*
Контрольная лампа
2
Плоская клемма №2
Измерение напряжения
3
GRD*
"Масса"
4
R*
Индикатор зарядки, автоматическая система блокировки, тахометр**
5
BAT
Аккумуляторная батарея
6
I*
Контрольная лампа

*Эта функция предусмотрена не на всех генераторах.

** Подача импульсов напряжения с амплитудой, равной половине номинального напряжения системы, и с частотой, равной 1/10 частоте вращения генератора.

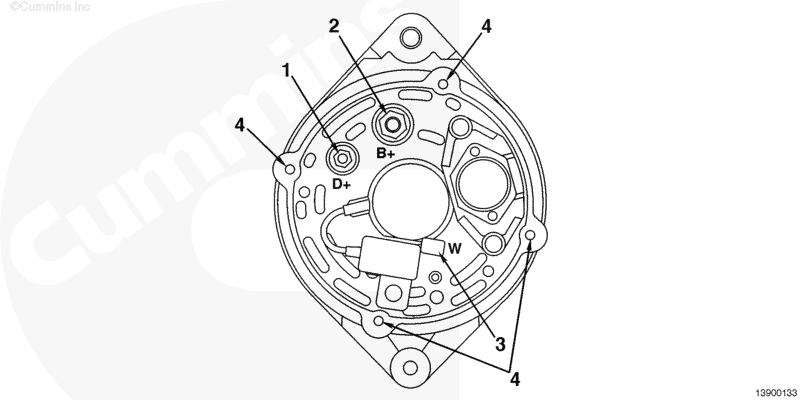

Таблица 6 — Типовой генератор (Bosch™ K1)
Таблица 6 — Типовой генератор (Bosch™ K1)
Типовая электрическая схема для генераторов Bosch™ K1
Шпонка
Клемма
Подключаемое устройство
1
D+
Контрольная лампа зарядки
2
B+
Положительная клемма аккумуляторной батареи
3
*W
Тахометр
4
—
Масса/общая

Начальная проверка

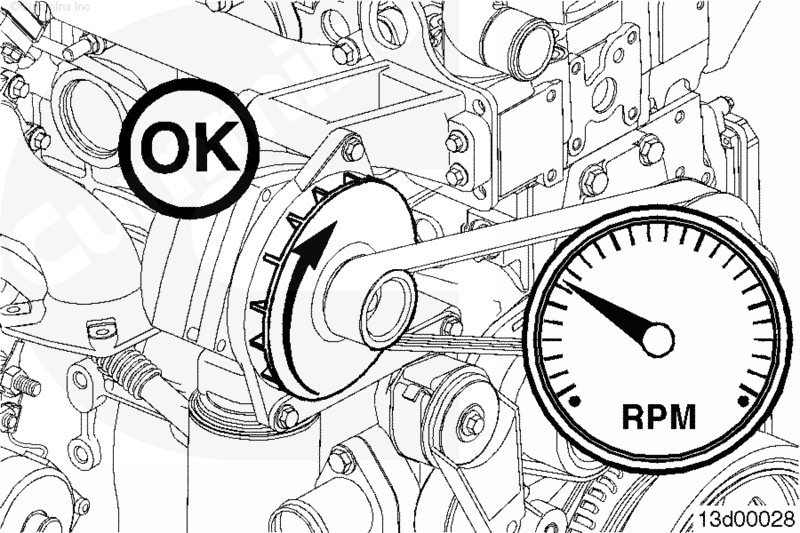

Проверьте ремень, шкив и направление вращения генератора.

При наличии проблем выполните следующие проверки:

  1. При проскальзывании ремня на шкиве генератора проверьте приводной ремень. См. Процедуры 008-002 и 008-087 в Разделе 8. Проверьте устройство натяжения ремня.
  2. Снимите приводной ремень. См. Процедуру 008-002 в Разделе 8. Проверьте, не ослабло ли крепление шкива генератора на валу. Если оно ослабло, снимите шкив и проверьте его на отсутствие повреждений. См. Руководство по обслуживанию генератора и (или) комплектного оборудования.
  3. Если генератор не вращается или вращается с трудом, он подлежит замене. См. разделы "Снятие" и "Установка" в данной процедуре.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

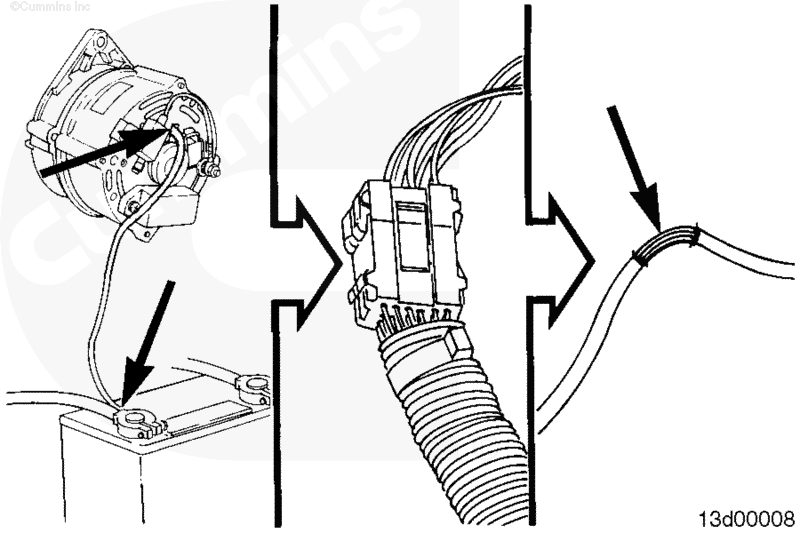

Проверьте аккумуляторные батареи и все разъёмы проводки.

Проверьте проводку на отсутствие повреждений.

Проверьте плотность крепления и чистоту всех разъемов, в том числе сдвижных разъемов на генераторе и перегородке моторного отсека, а также разъемов на выводах аккумуляторных батарей.


Проверка

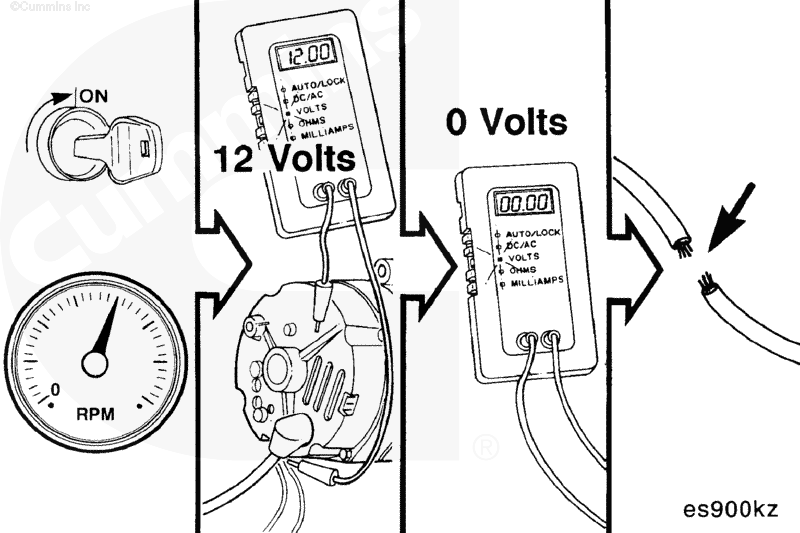

ПРИМЕЧАНИЕ: Если тестер показывает отсутствие напряжение, в цепи есть обрыв.

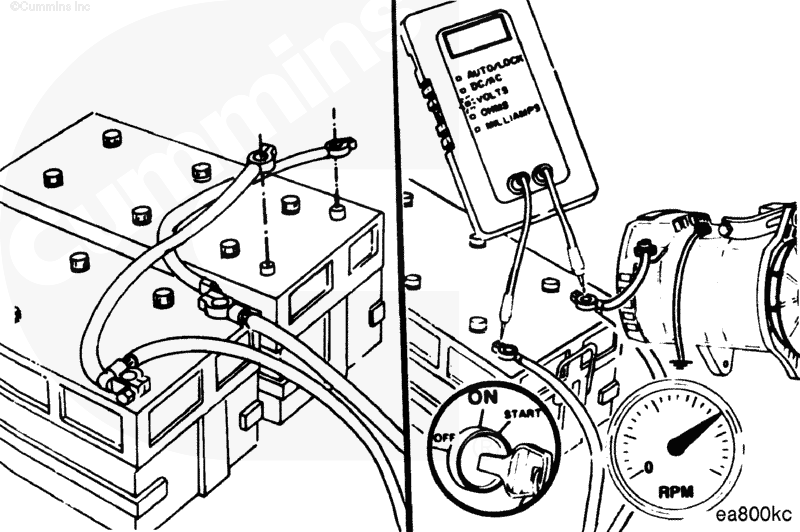

Проверьте отсутствие обрывов цепей.

Переведите пусковой включатель в положение ВКЛ.

Подключите тестер, номер по каталогу 3164488 или 3164489, к следующим местам:

Генераторы Delco™

  1. Между клеммой "BAT" генератора и "массой"
  2. Между плоской клеммой №1 генератора и "массой"
  3. Между плоской клеммой №2 генератора и "массой"

Определите и устраните обрыв цепи.

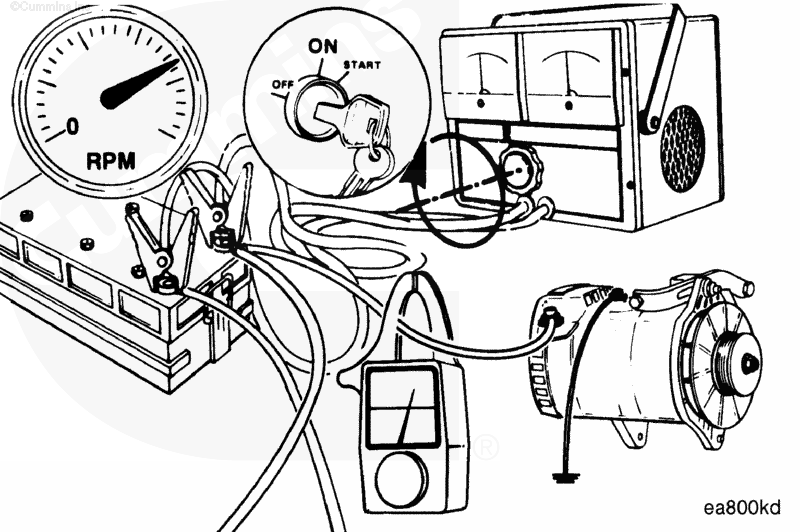

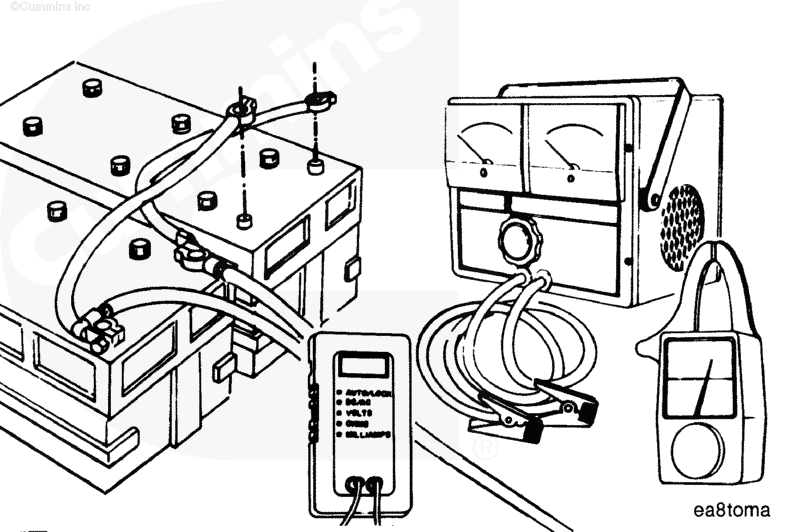

Подключите нагрузочный угольный столбик (для проверки аккумуляторной батареи/генератора) к клеммам одной из аккумуляторных батарей.

Закрепите разъемы измерителя емкости аккумуляторных батарей индукционного типа на кабеле аккумуляторной батареи или воспользуйтесь цифровым тестером, номер по каталогу 3164488 или 3164489, с токовыми клещами, номер по каталогу 3164490.

Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.

Отсоедините все провода, идущие к другим аккумуляторным батареям в цепи. Первыми отключайте отрицательные (-) провода.

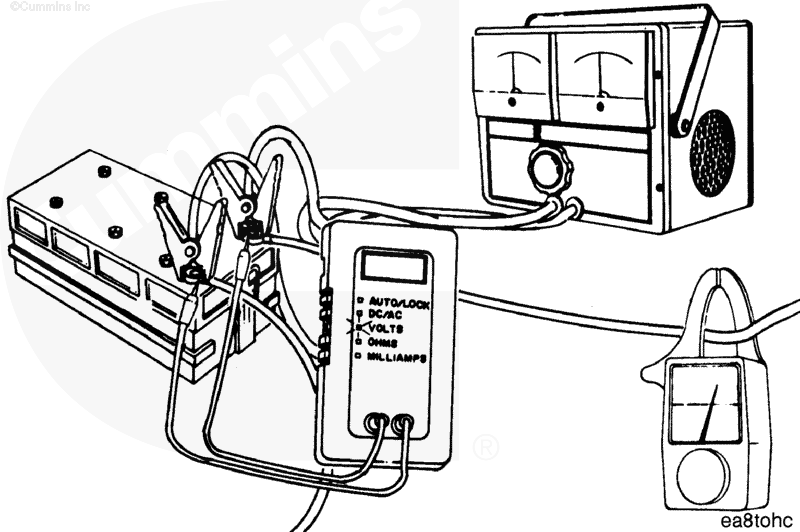

На двигателе, работающем на высоких холостых оборотах, измерьте напряжение, подаваемое генератором на аккумуляторные батареи, при помощи цифрового тестера, номер по каталогу 3164488 или 3164489. См. руководство по обслуживанию комплектного оборудования.




Поддерживая работу двигателя на высоких холостых оборотах, отрегулируйте нагрузочный столбик так, чтобы нагрузка на генераторе была максимальной. См. Руководство по обслуживанию комплектного оборудования.

ПРИМЕЧАНИЕ: Максимальное номинальное значение силы тока на выходе генератора обычно указано или отштамповано на генераторе.

Измерьте ток на выходе генератора. См. технические характеристики комплектного оборудования.

Если ток на выходе генератора отличается от номинального более чем на 10%, отремонтируйте или замените генератор. Порядок ремонта описан в Руководстве по обслуживанию, диагностике и ремонту комплектного оборудования.


Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель от аккумуляторной батареи первым и подсоединяйте его последним.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.

Выключите двигатель и отсоедините испытательное оборудование.

Подсоедините кабели к аккумуляторной батарее, последним подключив отрицательный (-) кабель.


Подготовительные операции

Двигатели для автомобилей и промышленных установок

Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.
  • Отсоедините провод массы от клеммы аккумуляторной батареи.
  • Снимите приводной ремень со шкива генератора. См. Процедуру 008-002 в Разделе 8.
  • Установите бирки или нанесите метки на все провода генератора.
  • Отсоедините провода.

Судовые двигатели

Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.

Снятие

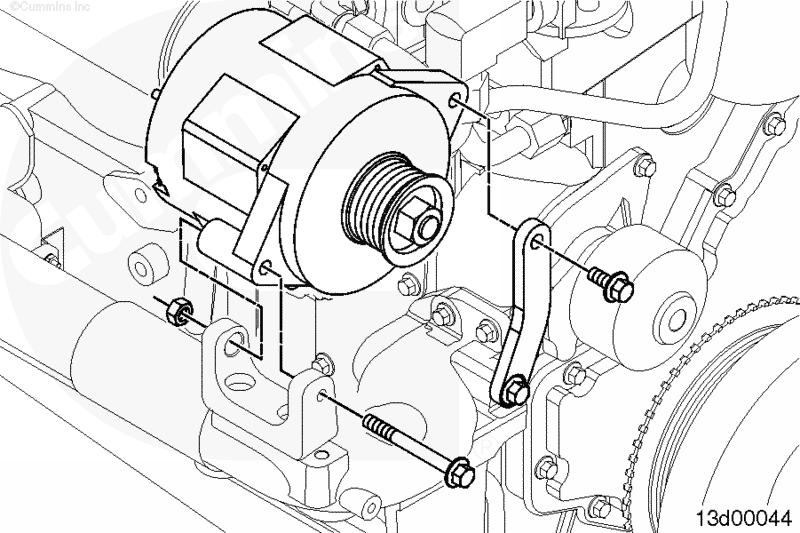

Генератор с рычажным креплением

Снимите верхний болт планки генератора.

Снимите болт с гайкой с нижней части генератора и опорный кронштейн генератора.

Снимите генератор.

Генератор на опорной платформе

Снимите болты крепления генератора.

Снимите генератор.

Генератор с шарнирным креплением

Снимите болт планки генератора.

Снимите болт крепления генератора.

Снимите генератор.

Судовые двигатели

Снимите верхний болт крепления генератора и планку генератора.

Снимите нижний болт крепления генератора и опорный кронштейн генератор.

Типовая электрическая схема для генераторов Delco

Клемма индикатора (I) предназначена в первую очередь для контроля исправности генератора. Как правило, к ней подключена контрольная лампа. Если зарядка аккумуляторных батарей генератором не соответствует норме, она загорается. Кроме того, эта клемма может подавать ток до 1 А с номинальным напряжением системы.

Клемма реле (R)

Клемма реле (R) может быть использована для различных целей. Она может подавать ток до 4 А с напряжением, равным половине номинального напряжения генератора, различным потребителям, например, тахометру или счетчику моточасов.

Однопроводная схема

Это самая простая электромонтажная схема — провода подключаются только к положительной (ВАТ) и отрицательной ("масса") клеммам генератора. (См. таблицу 5). Подключение к клеммам R и I применяется не во всех случаях.

Трехпроводная схема

При такой схеме число проводов увеличивается, поскольку подключение производится к клеммам ВАТ, R, плоским клеммам №1 и №2, а также к клемме "массы". Как правило, при трехпроводной схеме плоская клемма №1 выполняет функции клеммы I. (См. таблицу 5). Преимущество трехпроводной схемы над однопроводной состоит в дополнительной возможности подключения удаленного датчика. При подключении клеммы №2 к положительной клемме аккумуляторной батареи можно измерять и регулировать напряжение на аккумуляторной батарее, а не на генераторе. Это позволяет не учитывать падение напряжения на проводах между генератором и аккумуляторной батареей.

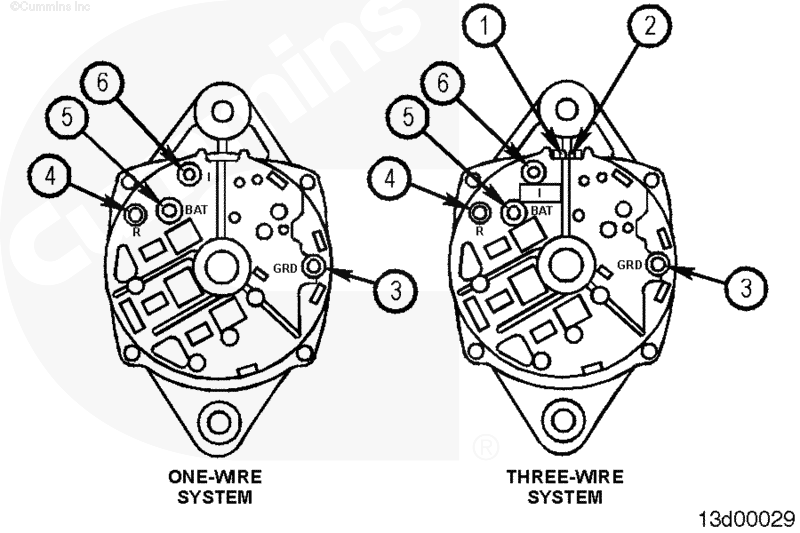

Таблица 5. Типовой генератор (Delco-Remy™)
Таблица 5. Типовой генератор (Delco-Remy™)
Шпонку
Клемма
Подключаемое устройство
5
BAT
Аккумуляторная батарея
3
GRD*
"Масса"
4
R*
Индикатор зарядки, автоматическая система блокировки, тахометр**
1
Плоская клемма №1*
Контрольная лампа
2
Плоская клемма №2
Измерение напряжения
6
I*
Контрольная лампа

*Эта функция предусмотрена не на всех генераторах.

** Подача импульсов напряжения (около половины номинального напряжения системы) с частотой, равной 1/10 частоте вращения генератора.

Установка

Генератор с рычажным креплением

Установите генератор и нижний болт крепления генератора с гайкой.

Установите верхний болт крепления генератора к планке.

Затяните болты.

Torque Value:
Нижний крепежный болт
  1. 40 n.m [30 ft-lb]
Torque Value:
Верхний болт крепления генератора к планке
  1. 24 n.m [212 in-lb]

Генератор на опорной платформе

Установите генератор.

Установите и затяните болты крепления генератора.

Torque Value:
Болт М10
  1. 36 n.m [27 ft-lb]
Torque Value:
Болт М12
  1. 64 n.m [47 ft-lb]

Генератор с шарнирным креплением

Установите генератор.

Установите и затяните болт крепления генератора.

Момент затяжки: 40 n.m [30 ft-lb]

Установите болт планки генератора.

Момент затяжки: 24 n.m [212 in-lb]

Судовые двигатели

Генератор с рычажным или седловым креплением

Проверьте входной водяной патрубок. Проверьте крепление планки генератора к входному водяному патрубку. Если площадь обработанной поверхности недостаточна для ровного крепления планки, замените входной водяной патрубок.

См. Процедуру 008-082 в Разделе 8.

Установите генератор и болты его крепления.

Установите планку генератора. Нанесите на резьбу нижнего болта (1) тонкий слой резьбового клея Loctite® 242, или его аналога.

Установите болты.

Затяните болты.

Torque Value:
Болты (1,3)
  1. 44 n.m [33 ft-lb]
Torque Value:
Болт (2)
  1. 35 n.m [26 ft-lb]

Завершающие операции

Двигатели для автомобилей и промышленных установок

Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель от аккумуляторной батареи первым и подсоединяйте его последним.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.

Судовые двигатели

Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель от аккумуляторной батареи первым и подсоединяйте его последним.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Кислота очень опасна, она может повредить оборудование или причинить серьезные травмы. При работе с аккумуляторными батареями обязательно подготовьте емкость с насыщенным водным раствором соды в качестве нейтрализующего средства. Во избежание тяжелых травм надевайте защитные очки и защитную одежду.
