Воздуховод

На двигателях для автомобилей и промышленных установок в состав воздуховода входят трубопроводы, подсоединенные к охладителю наддувочного воздуха (ОНВ).

На судовых двигателях в состав воздуховода входит трубопровод, соединяющий выходной патрубок ОНВ с впускным патрубком двигателя.

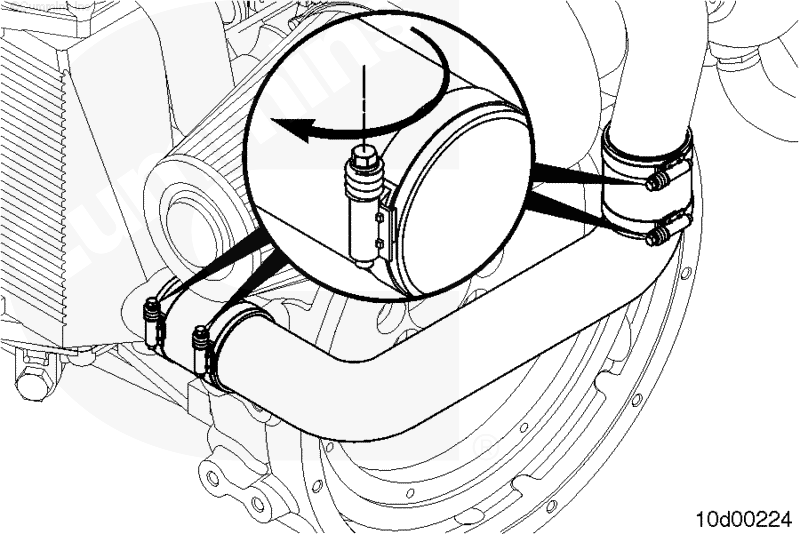

Ослабьте затяжку 4 обжимных хомутов на турбонагнетателе и ОНВ.

Сместите обжимные хомуты к средней части воздуховода.

Снимите воздуховод.

Ослабьте затяжку обжимных хомутов воздуховода.

Снимите воздуховод.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

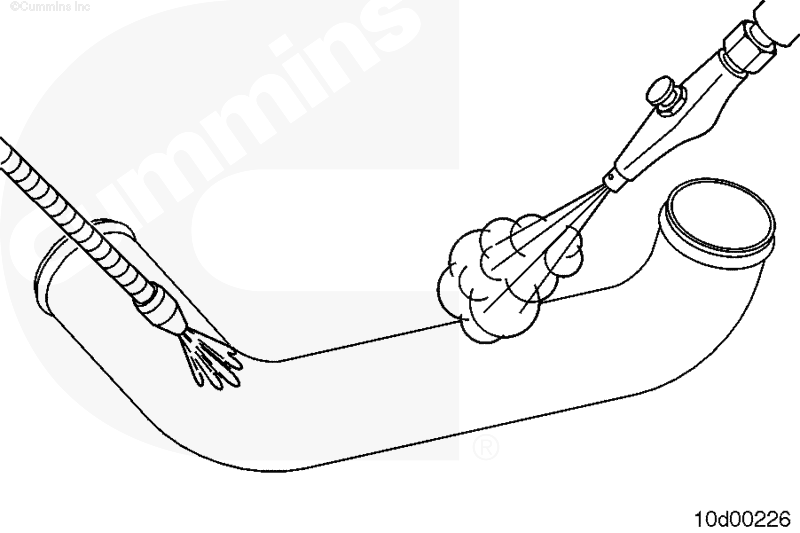

Очистите патрубки растворителем.

Просушите сжатым воздухом.

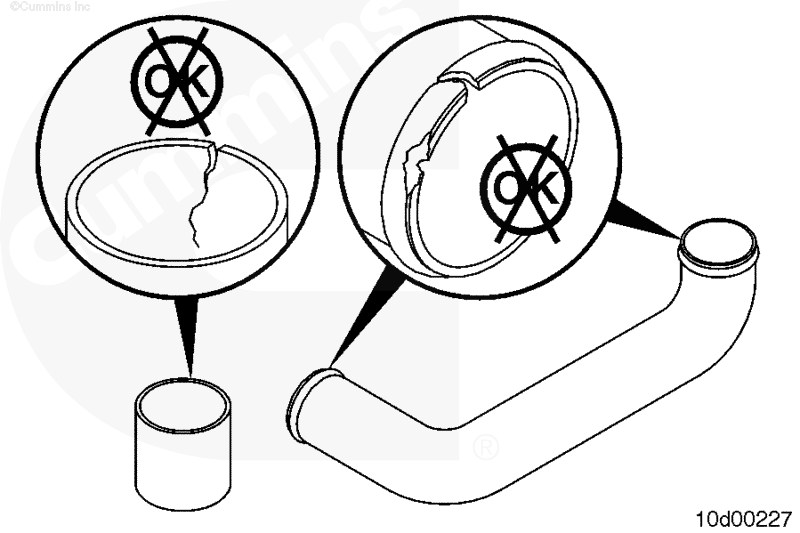

Проверьте торцы патрубков на отсутствие забоин, заусенцев или других повреждений.

Проверьте патрубки шлангов на отсутствие повреждений или порезов.

При необходимости замените.

Проверьте воздуховод на отсутствие трещин, отверстий и изношенных мест.

При наличие любых повреждений замените воздуховод и крепежные детали.

 ВНИМАНИЕ

Обеспечьте отсутствие контакта между воздуховодом из нержавеющей стали и алюминиевыми патрубками турбонагнетателя или ОНВ. Контакт между ними приведет к эрозии и повреждению алюминиевых деталей.

Установите патрубки шлангов на торцы воздуховода.

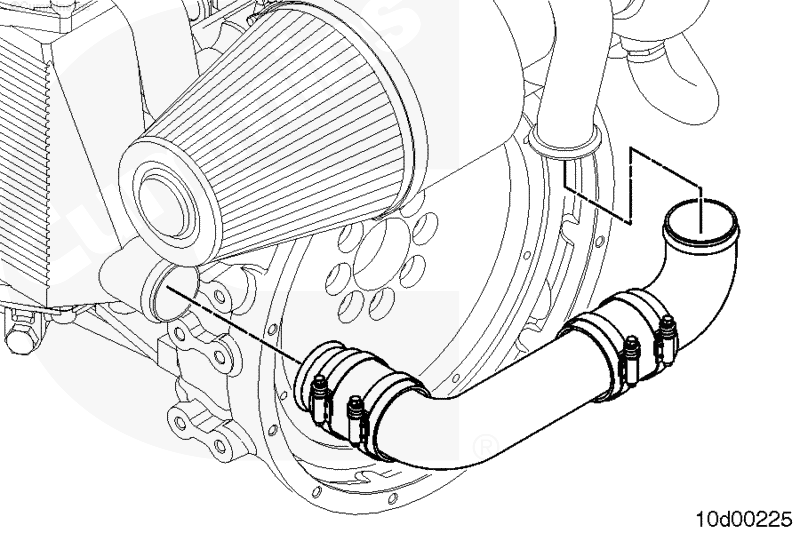

Установите воздуховод на патрубки ОНВ и турбонагнетателя.

Выставите шланги и затяните обжимные хомуты.

Установите воздуховод и хомуты.

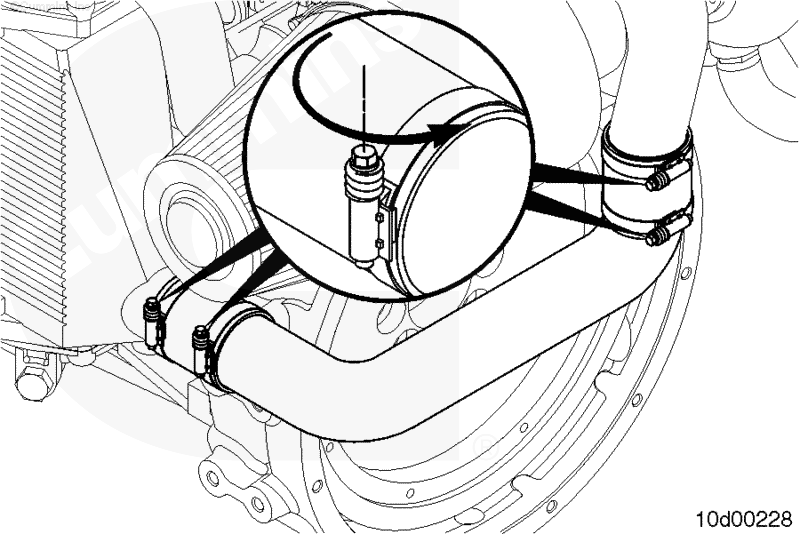

Затяните хомуты. См. технические характеристики комплектного оборудования.

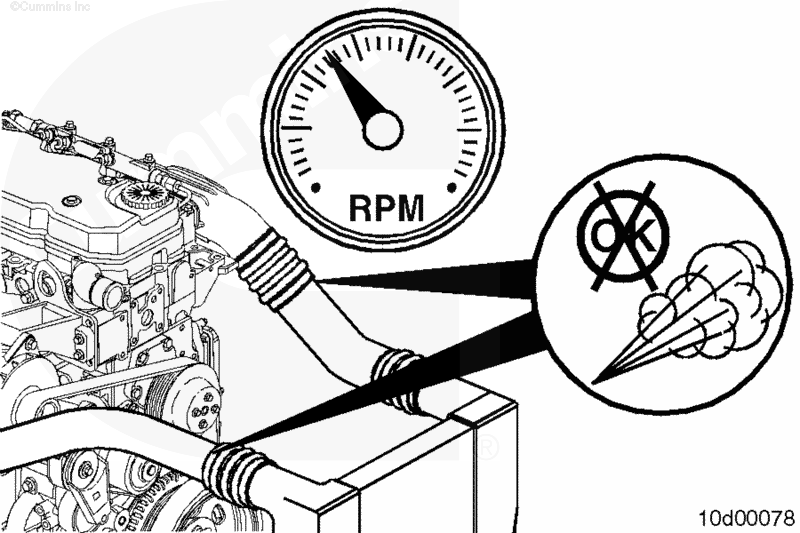

Запустите двигатель и убедитесь в отсутствии утечек.
