Соединительные трубки системы рециркуляции отработавших газов

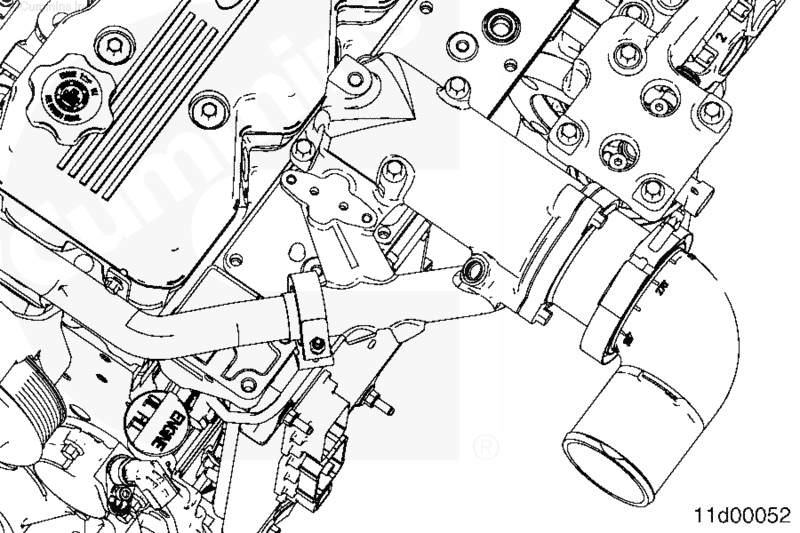

Снимите болты с хомута крепления трубки к головке цилиндров (при необходимости).

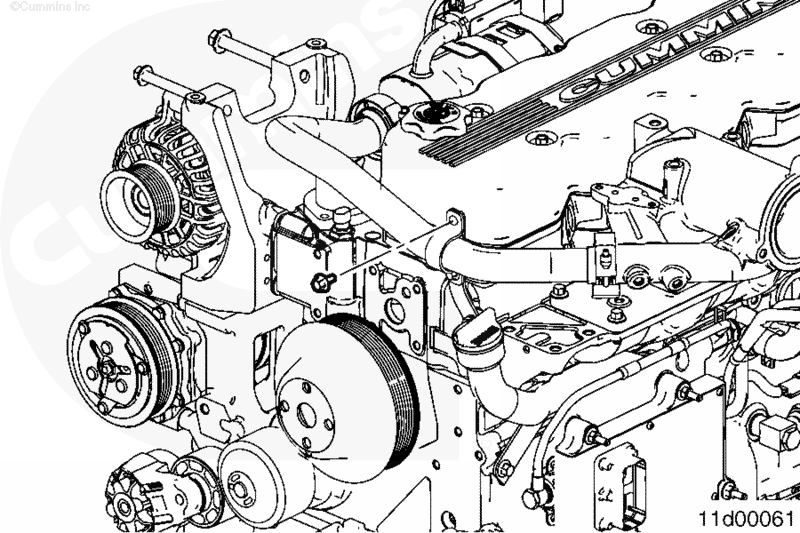

Снимите 2 ленточных хомута, трубку и прокладки.

Отправьте прокладки на утилизацию.

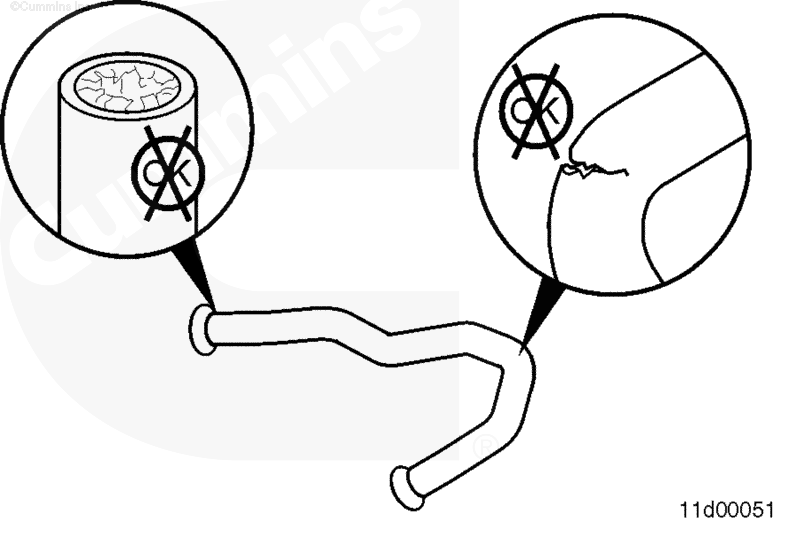

Проверьте трубку на отсутствие трещин, засорения и повреждений.

Проверьте отсутствие признаков растяжения на ленточных хомутах. Хомут не должен быть погнут или поврежден.

Проверьте резьбу болта ленточного хомута на отсутствие повреждений.

Замените ленточный хомут при наличии повреждений.

Нанесите высокотемпературный противозадирный состав на рабочую поверхность ленточного хомута перед его установкой.

Поставьте новые прокладки на трубку.

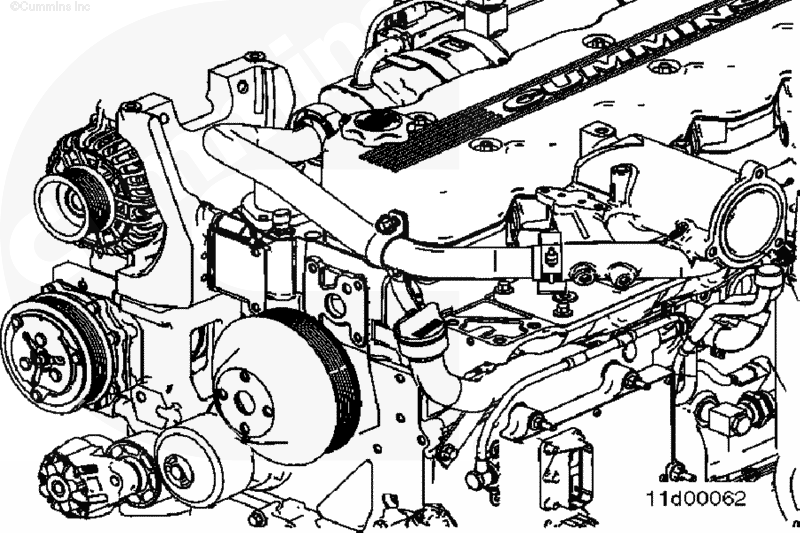

Установите трубку, прокладку, ленточный хомут на патрубки охладителя и крышки впускного коллектора. Проверьте правильность центровки.

Вверните болты в опорный хомут трубки, не затягивая их.

 ВНИМАНИЕ

Не прилагайте усилия к трубке при ее центровке на фланцах крышки впускного коллектора или охладителя системы рециркуляции отработавших газов. Это приведет к возникновению в ней нерасчетных напряжений и возможному повреждению.

Если трубка выставлена неправильно, отверните 4 болта крепления впускного воздушного патрубка и измените его положение соответствующим образом.

Затяните стяжной хомут.

Затяните болты опорного хомута.

Затяните болты крепления входного воздушного патрубка, если они были отвернуты.

Запустите двигатель и убедитесь в отсутствии утечек наддувочного воздуха и отработавших газов.
