Подготовительные операции
 ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним. ПРЕДУПРЕЖДЕНИЕ Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством. ПРЕДУПРЕЖДЕНИЕ Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.  ВНИМАНИЕ При сливе охлаждающей жидкости не допускайте ее попадания в трюм. Не откачивайте охлаждающую жидкость за борт. Обязательно утилизируйте охлаждающую жидкость в соответствии с местными природоохранными нормами.
|   |  | |
Снятие

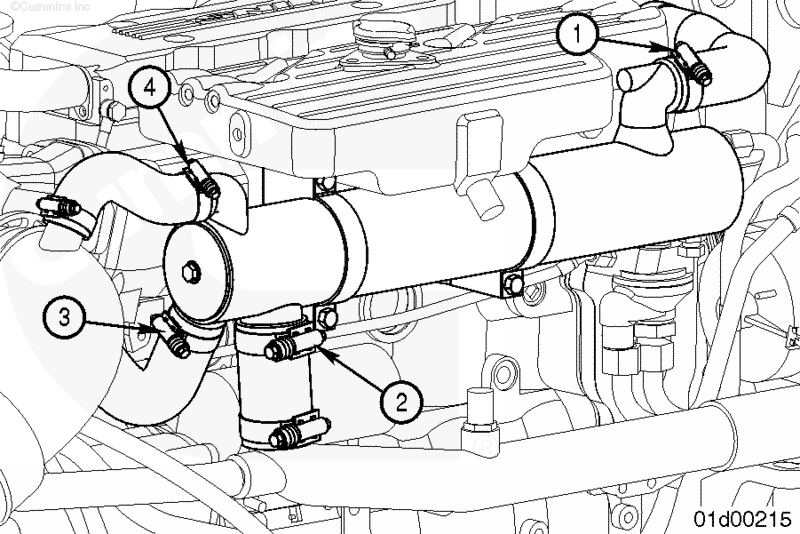

Ослабьте хомут (хомуты) на шланге подачи охлаждающей жидкости в теплообменник двигателя (1). Отсоедините шланг от теплообменника двигателя. Ослабьте хомут (хомуты) на шланге отвода охлаждающей жидкости от теплообменника двигателя (2). Отсоедините шланг от теплообменника двигателя. Ослабьте хомут (хомуты) на шланге подачи забортной воды в теплообменник двигателя(3). Отсоедините шланг от теплообменника двигателя. Ослабьте хомут (хомуты) на шланге отвода забортной воды от теплообменника двигателя (4). Отсоедините шланг от теплообменника двигателя. | |  | |

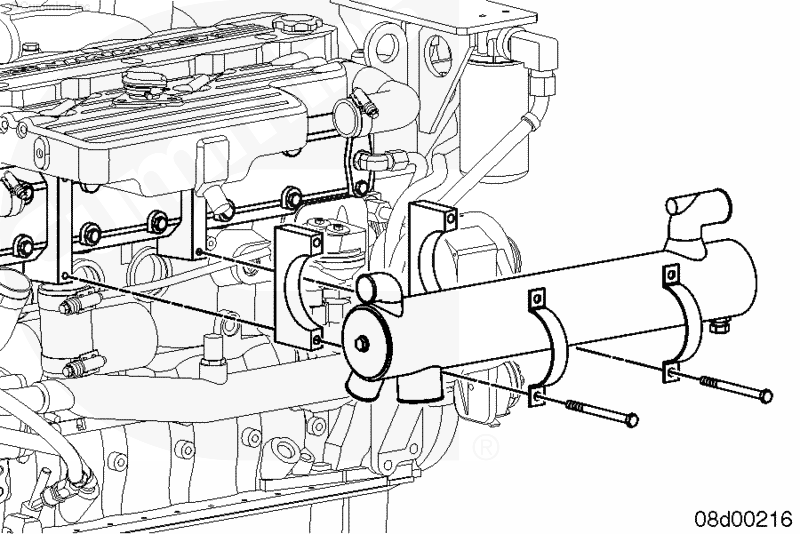

ПРИМЕЧАНИЕ: На заднем крепежном болте установлен зажим. Снимите 4 крепежных болта, зажимы, виброизоляторы и теплообменник двигателя. | |  | |
Очистка и проверка возможности повторного использования

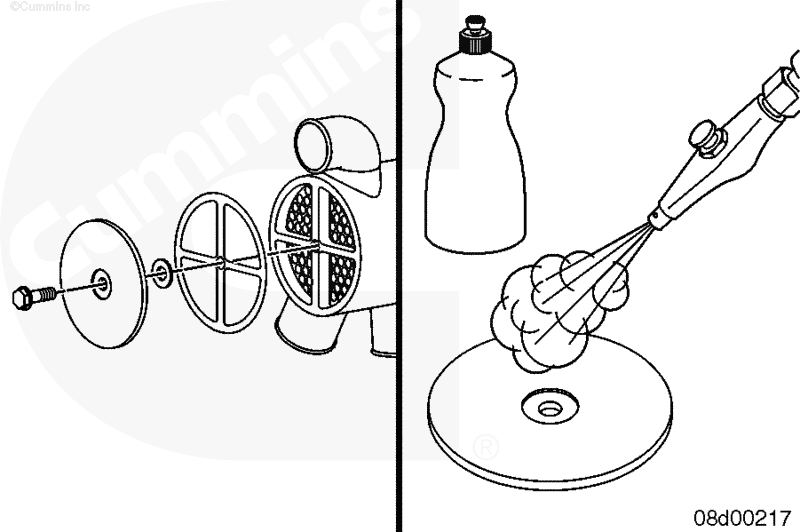

| ПРЕДУПРЕЖДЕНИЕ При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам. ПРИМЕЧАНИЕ: Для очистки и проверки герметичности сердцевины теплообменника можно использовать устройство для очистки радиаторов. Лучше всего использовать ультразвуковой метод очистки. Снимите торцевые крышки с теплообменника и промойте их мыльной водой. Просушите торцевые крышки сжатым воздухом. Установите новую прокладку, уплотнение, распорную втулку и шайбу. Установите и затяните болты крепления торцевых крышек. Момент затяжки: 8 n.m [71 in-lb] |  |  | |
Установка
Установите теплообменник двигателя, закрепив его зажимами и 4 болтами. Пока затяните болты от руки. | | | |
Подсоедините шланг подачи охлаждающей жидкости в теплообменник двигателя (1). Подсоедините шланг отвода охлаждающей жидкости от теплообменника двигателя (2). Подсоедините шланг подачи забортной воды в теплообменник двигателя (3). Подсоедините шланг отвода забортной воды от теплообменника двигателя (4). Затяните все хомуты шлангов. Момент затяжки: 8 n.m [71 in-lb] Затяните болты крепления теплообменника двигателя. Момент затяжки: 44 n.m [32 ft-lb] |  | | |
Завершающие операции
| ПРЕДУПРЕЖДЕНИЕ Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если оно не предназначена для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством. ПРЕДУПРЕЖДЕНИЕ Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним. ВНИМАНИЕ При сливе охлаждающей жидкости не допускайте ее попадания в трюм. Не откачивайте охлаждающую жидкость за борт. Обязательно утилизируйте охлаждающую жидкость в соответствии с местными природоохранными нормами.
| | | |
