Кронштейн крепления промежуточного шкива

• Снимите ограждение ремня. См. Процедуру 008-001.
• Снимите ремень насоса забортной воды. См. Процедуру 008-126.
• Снимите промежуточный шкив насоса забортной воды. См. Процедуру 009-057.

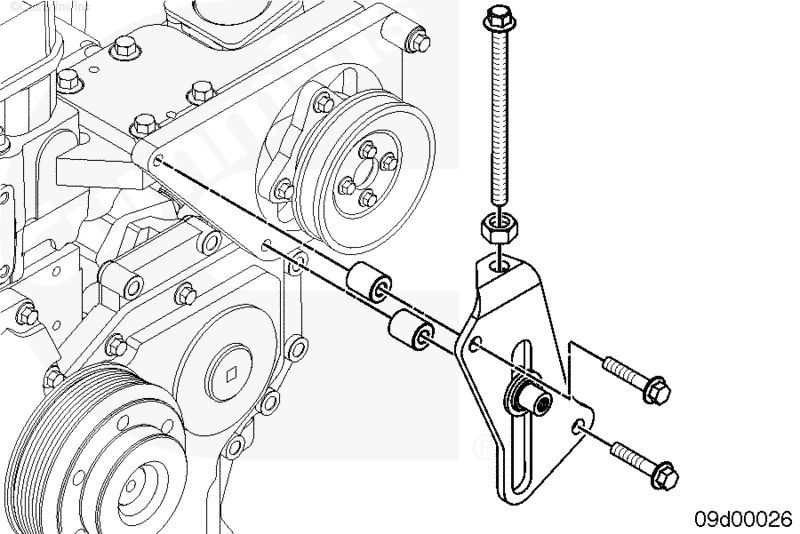

Снимите 2 болта крепления и опорный кронштейн промежуточного шкива.

Снимите регулировочный винт и стопорную гайку с кронштейна.

Снимите ступенчатую шайбу и сдвижную втулку.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

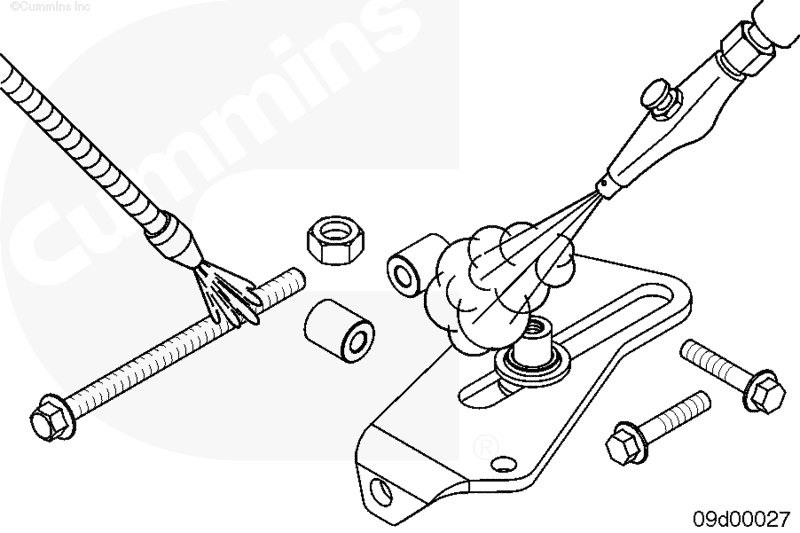

Очистите растворителем опорный кронштейн промежуточного шкива, регулировочный винт и соседние детали.

Просушите сжатым воздухом.

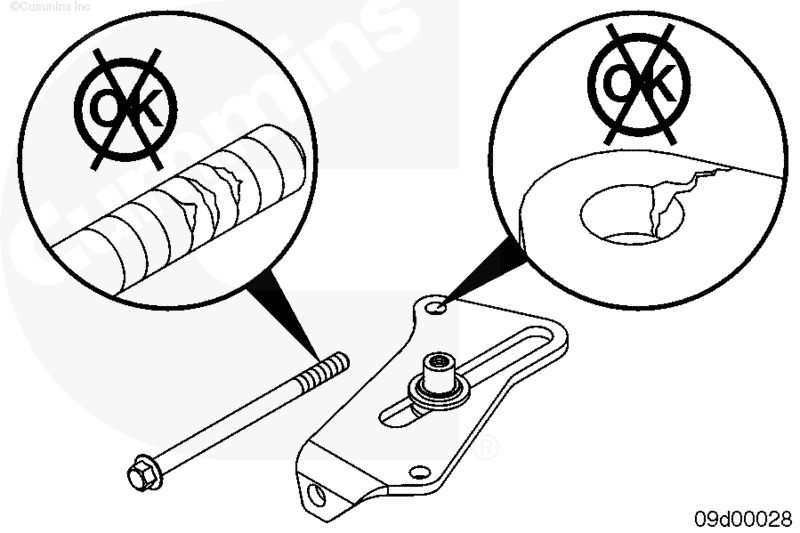

Проверьте кронштейн на отсутствие трещин или других повреждений.

Проверьте, не повреждена ли резьба регулировочного болта промежуточного шкива.

Замените деталь при обнаружении повреждений.

Установите регулировочный винт промежуточного шкива и контргайку.

Установите сдвижную втулку.

Установите ступенчатую шайбу малым диаметром наружу.

Установите кронштейн крепления промежуточного шкива насоса забортной воды на опору этого насоса и закрепите его 2 болтами.

Затяните болты.

• Установите промежуточный шкив насоса забортной воды. См. Процедуру 009-057.
• Установите ремень насоса забортной воды. См. Процедуру 008-126.
• Установите ограждение ремня. См. Процедуру 008-001.

Запустите двигатель и убедитесь в отсутствии утечек.
