Головка цилиндров двухцилиндрового компрессора

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

 ПРЕДУПРЕЖДЕНИЕ

Не снимайте крышку заливной горловины с горячего двигателя. Дайте охлаждающей жидкости остыть до температуры ниже 50°C (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.

• Отключите аккумуляторные батареи. См. Руководство по обслуживанию комплектного оборудования.
• Очистите компрессор паром.
• Слейте охлаждающую жидкость. См. Процедуру 008-018 в Разделе 8.
• Снимите магистрали системы водяного охлаждения с компрессора. См. Руководство по обслуживанию комплектного оборудования.
• Снимите воздушные патрубки с компрессора. См. Руководство по обслуживанию комплектного оборудования.

ПРИМЕЧАНИЕ: При снятии возможно потребуется преодолеть сопротивление силы сцепления.

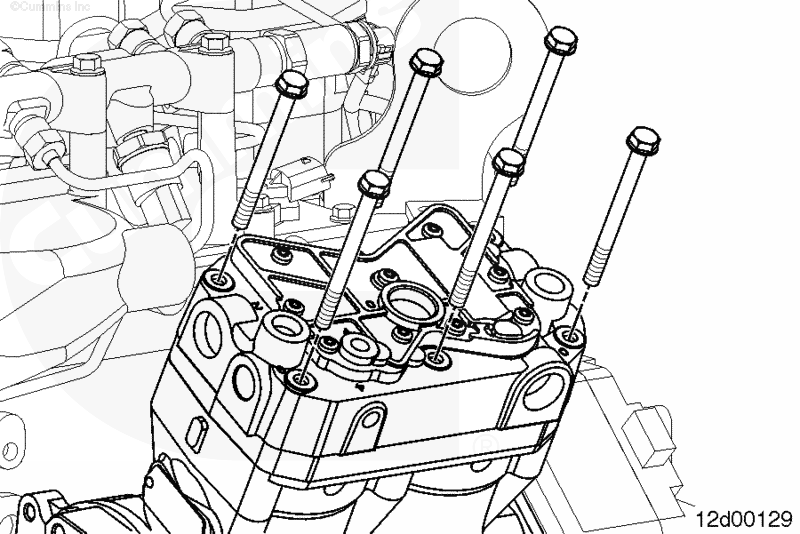

• Снимите 6 болтов крепления головки блока цилиндров.
• Снимите головку, распределительный диск и прокладки.

Проверьте корпус компрессора на отсутствие трещин или иных повреждений.

Очистите головку поршня.

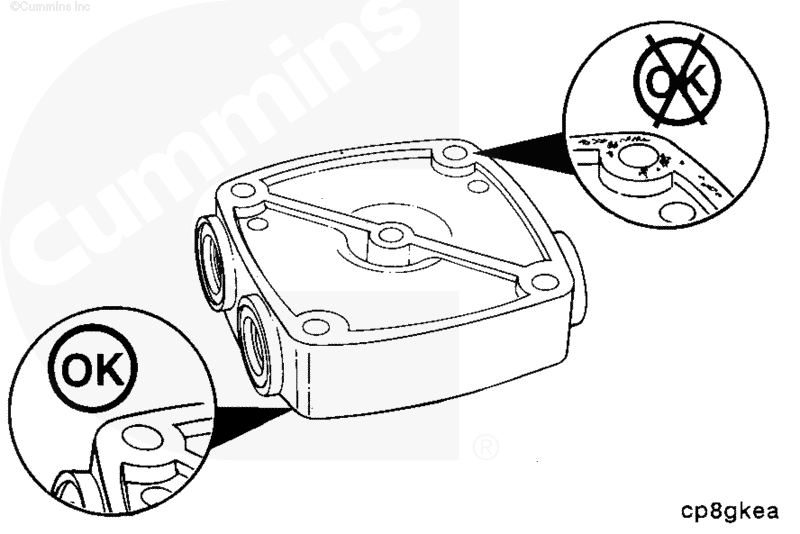

Поверхности под прокладки должны быть чистыми, на них не должно быть остатков старых прокладок, нагара, коррозии и прочих отложений. На поверхностях не должно быть царапин, вмятин, заусенцев и прочих повреждений.

При обнаружении следов кавитации распределительный диск и головка цилиндров подлежат замене.

ПРИМЕЧАНИЕ: Обязательно используйте новые прокладки.

Установите новую прокладку головки цилиндра и распределительного диска.

Установите головку цилиндров и распределительный диск.

Установите новую прокладку головки цилиндров.

Установите головку блока цилиндров.

Смажьте шесть болтов и установите их.

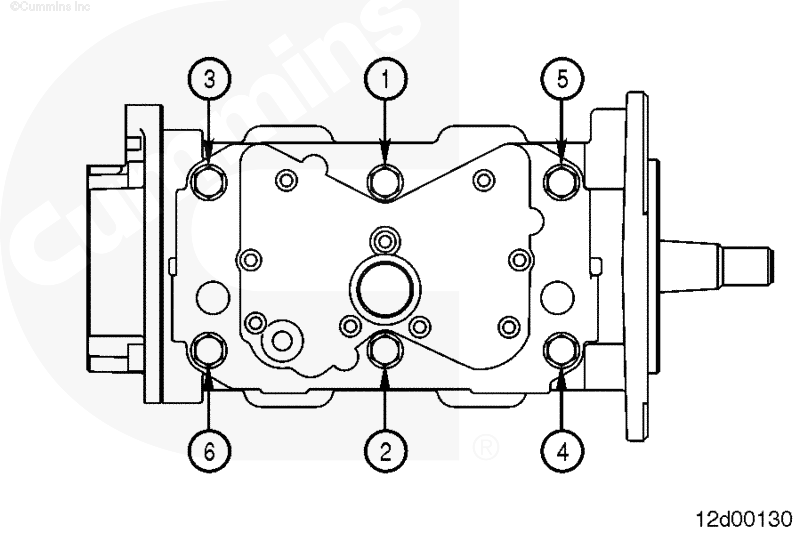

Затяните болты в указанной последовательности.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Установите магистрали системы охлаждения компрессора. См. Руководство по обслуживанию комплектного оборудования.
• Установите воздуховоды.
• Залейте жидкость в систему охлаждения. См. Процедуру 008-018 в Разделе 8.
• Подключите аккумуляторную батарею. См. Руководство по обслуживанию комплектного оборудования.
• Запустите двигатель и убедитесь в отсутствии утечек.
• Дайте двигателю поработать для выхода компрессора на рабочий режим.
