Выпускной коллектор сухого типа

Отсоедините входной и выходной трубопроводы турбонагнетателя.

Отсоедините трубопроводы охладителя наддувочного воздуха. См. Процедуру 010-019 в Разделе 10.

Снимите турбонагнетатель. См. Процедуру 010-033 в Разделе 10.

Отсоедините входной и выходной трубопроводы турбонагнетателя.

Отсоедините трубопроводы охладителя наддувочного воздуха. См. Процедуру 010-019 в Разделе 10.

Снимите магистраль датчика давления в выпускной системе. См. Процедуру 011-027 в Разделе 11.

Снимите клапан системы рециркуляции отработавших газов. См. Процедуру 011-022 в Разделе 11.

Снимите турбонагнетатель. См. Процедуру 010-033 в Разделе 10.

Снимите входной трубопровод охладителя системы рециркуляции отработавших газов. См. Процедуру 011-024 в Разделе 11.

Снимите болты крепления, стопорные пластины и распорные втулки выпускного коллектора.

Снимите выпускной коллектор и прокладки.

Отправьте прокладки выпускного коллектора на утилизацию. Они не подлежат повторному использованию.

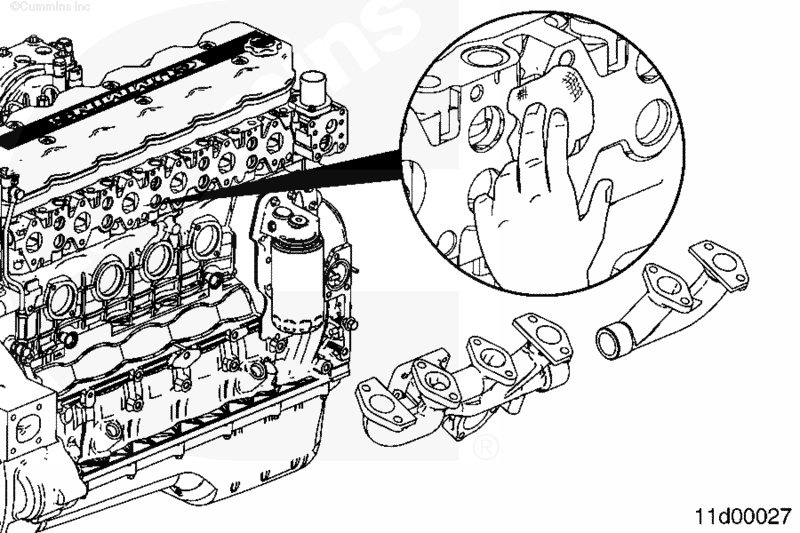

Очистите контактные поверхности головки цилиндров.

Очистите контактные поверхности выпускного коллектора.

С помощью наждачной бумаги № 240 удалите нагар с контактных поверхностей.

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

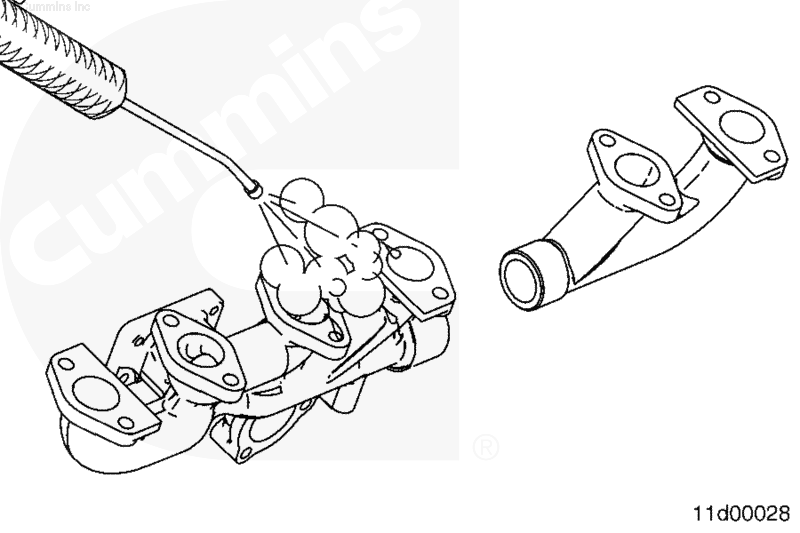

Очистите выпускной коллектор паром. Просушите сжатым воздухом.

Очистите составной стык.

ПРИМЕЧАНИЕ: На составных выпускных коллекторах стык должен разделиться на 2 части. Замените выпускной коллектор, если стык не разделяется на 2 части.

С помощью наждачной бумаги № 240 удалите нагар с контактных поверхностей.

Проверьте детали на отсутствие трещин и повреждений.

ПРИМЕЧАНИЕ: Если выпускной коллектор поврежден, проверьте охладитель наддувочного воздуха. Повреждение охладителя наддувочного воздуха может вызвать прогрессирующее повреждение выпускного коллектора. См. Процедуру 010-027 в Разделе 10.

Проверьте, нет ли кодов неисправностей выпускной системы. Используйте диагностический комплект INSITE™.

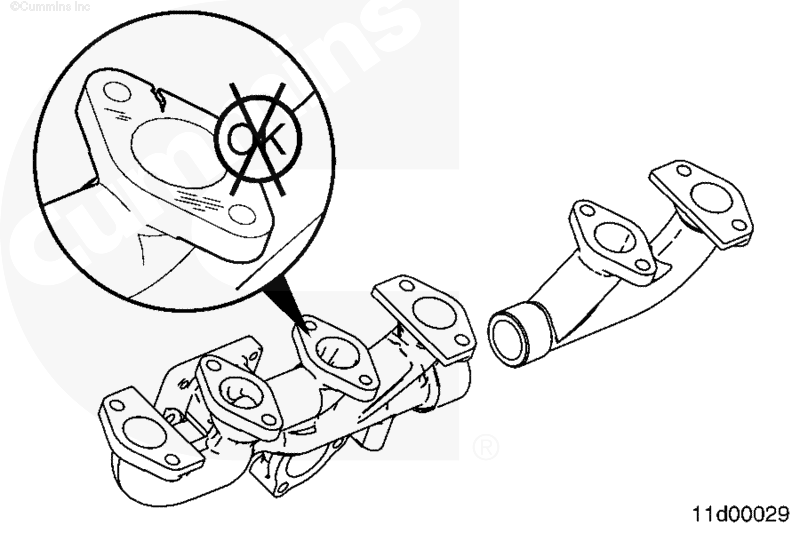

Проверьте поверхности под прокладки на отсутствие вмятин, царапин или прогаров.

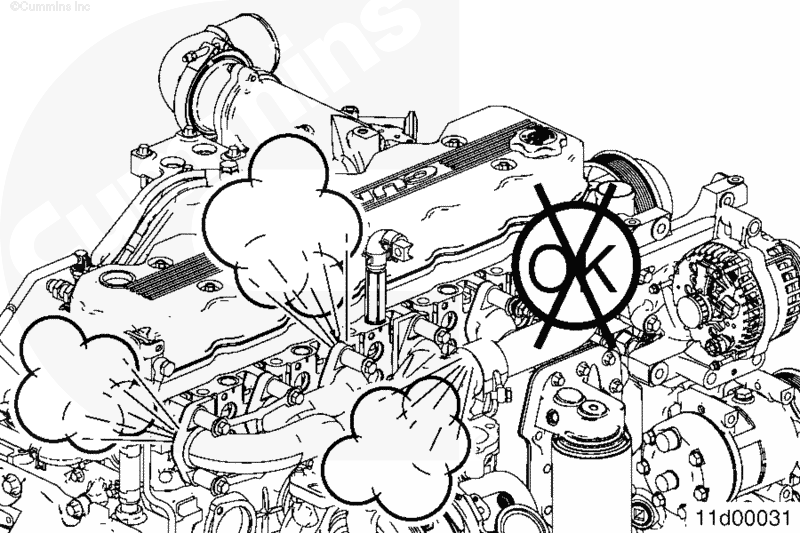

Проверьте отсутствие признаков утечки отработавших газов на составном стыке. При наличии утечек отработавших газов через составной стык замените коллектор.

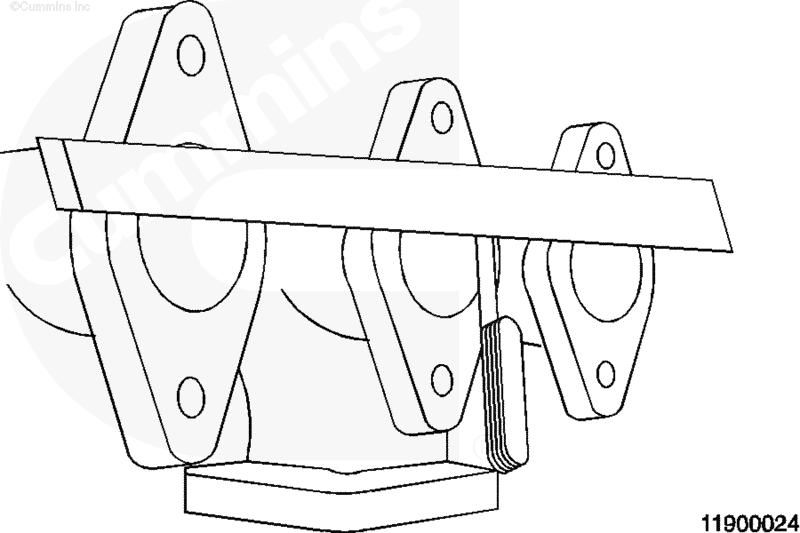

Прецизионной поверочной линейкой, номер по каталогу 4918219, проверьте отклонение от плоскостности опорных поверхностей выпускного коллектора. Положите поверочную линейку на все отверстия и измерьте отклонение от плоскостности щупом.

Отклонение от плоскостности выпускного коллектора

При наличии отклонений от нормы у любого из отверстий коллектор подлежит механической обработке или замене.

ПРИМЕЧАНИЕ: В случае составного коллектора каждая его секция должна быть проверена на плоскостность отдельно. Замените обе секции коллектора, если одна из них не соответствует норме.

Составной, двухсекционный коллектор может не отвечать требованиям по плоскостности, предъявляемым к односекционному коллектору, поскольку при его проектировании допускаются увеличенные допуски по этому параметру. Отклонение от нормы частично может быть устранено естественным путем - при затягивании болтов крепления коллектора во время его установки.

Нанесите высокотемпературный противозадирный состав на резьбу болтов крепления выпускного коллектора.

Установите выпускной коллектор, новые прокладки, распорные втулки и стопорные пластины.

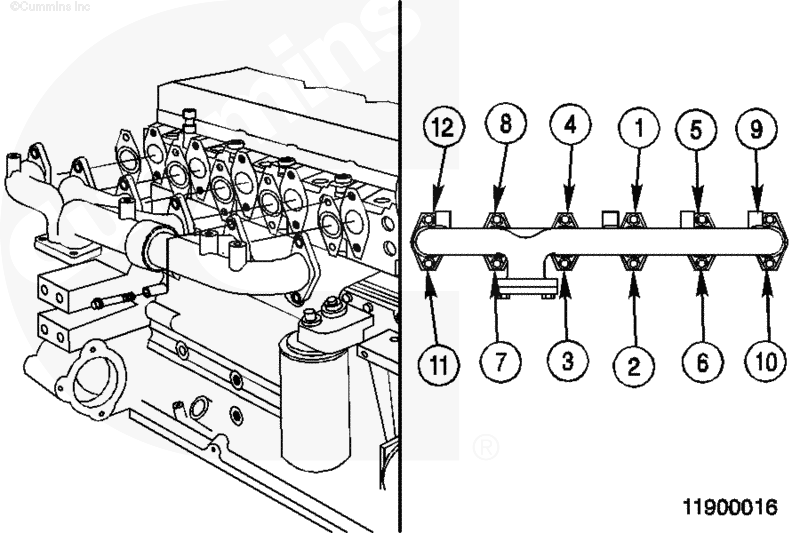

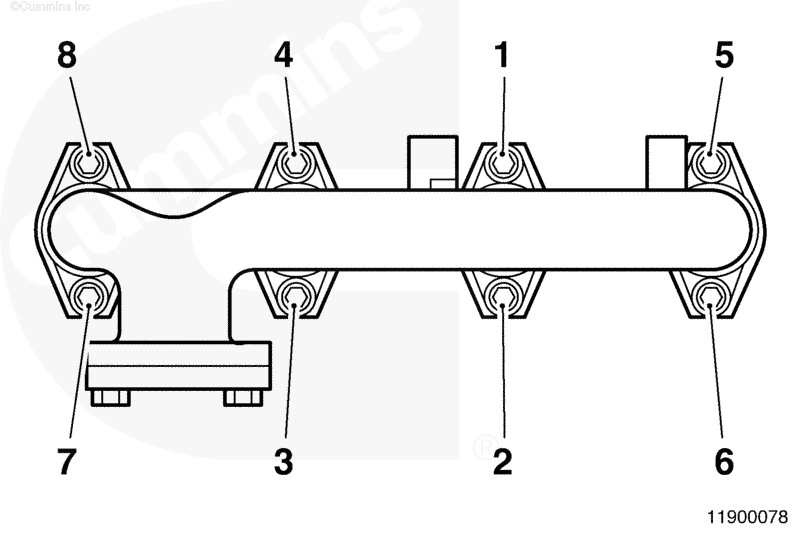

Затягивайте болты в указанной на рисунке последовательности.

ПРИМЕЧАНИЕ: Для упрощения центровки выпускного коллектора два отверстия под болты имеют уменьшенный диаметр по сравнению с другими отверстиями. Их расположение зависит от варианта исполнения коллектора. Сначала затяните болты в отверстиях малого диаметра, а затем остальные болты в показанной на рисунке последовательности.

Для двигателей QSB6.7 CM850:

Затяните болты крепления выпускного коллектора.

Для всех остальных двигателей:

Затяните болты крепления выпускного коллектора.

Установите турбонагнетатель. См. Процедуру 010-033 в Разделе 10.

Подсоедините входной и выходной трубопроводы турбонагнетателя.

Подсоедините трубопроводы охладителя наддувочного воздуха. См. Процедуру 010-019 в Разделе 10.

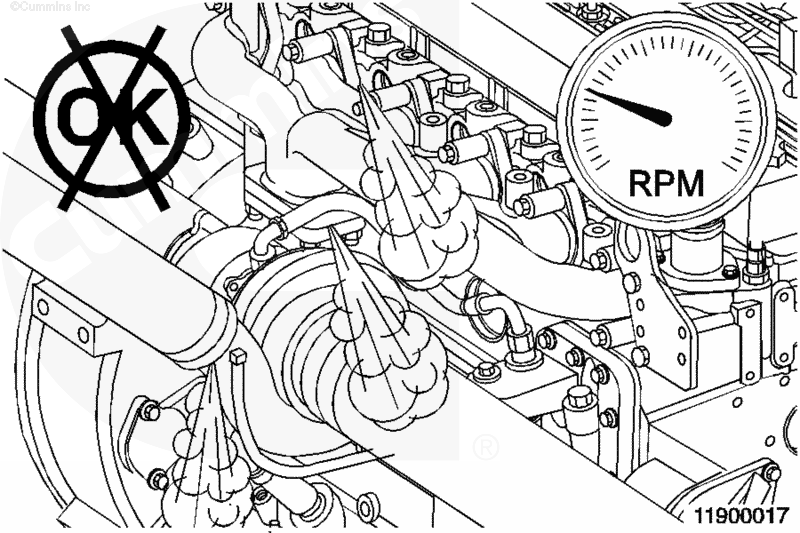

Запустите двигатель и убедитесь в отсутствии утечек.

Установите входной трубопровод охладителя системы рециркуляции отработавших газов. См. Процедуру 011-024 в Разделе 11.

Установите турбонагнетатель. См. Процедуру 010-033 в Разделе 10.

Установите клапан системы рециркуляции отработавших газов. См. Процедуру 011-022 в Разделе 11.

Установите магистраль датчика давления в выпускной системе. См. Процедуру 011-027 в Разделе 11.

Подсоедините входной и выходной трубопроводы турбонагнетателя.

Подсоедините трубопроводы охладителя наддувочного воздуха. См. Процедуру 010-019 в Разделе 10.

Запустите двигатель и убедитесь в отсутствии утечек.
