Охладитель системы рециркуляции отработавших газов

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.

• Слейте охлаждающую жидкость. См. Процедуру 008-018 "Система охлаждения" в Разделе 8.
• Снимите трубку датчика давления в выпускной системе. См. Процедуру 011-027 (Датчик давления в выпускной системе) в Разделе 11.
• Снимите трубопроводы системы охлаждения с охладителя системы рециркуляции отработавших газов. См. Процедуру 011-031 "Патрубок охладителя системы рециркуляции отработавших газов" в Разделе 11.
• Снимите патрубок охладителя системы рециркуляции отработавших газов. См. Процедуру 011-024 "Патрубок охладителя системы рециркуляции отработавших газов" в Разделе 11.
• Снимите соединительную трубку системы рециркуляции отработавших газов. См. Процедуру 011-025 "Соединительные трубки системы рециркуляции отработавших газов" в Разделе 11.
• Снимите магистраль слива охлаждающей жидкости от клапана системы рециркуляции отработавших газов См. Процедуру 011-030 "Магистрали охлаждения клапана системы рециркуляции отработавших газов" в Разделе 11.

ПРИМЕЧАНИЕ: При замене охладителя системы рециркуляции отработавших газов не надо снимать кронштейны и хомуты. Новые охладители системы рециркуляции отработавших газов поставляются в сборе со всеми кронштейнами и хомутами.

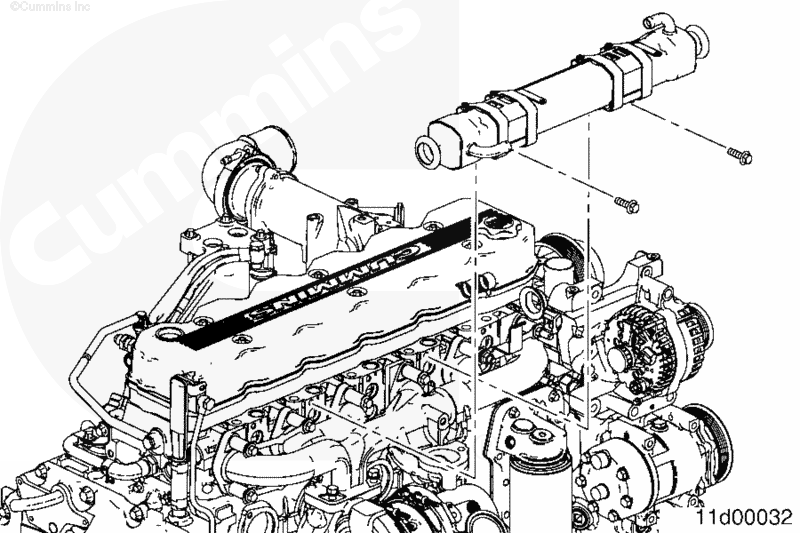

Снимите два болта крепления охладителя системы рециркуляции отработавших газов в сборе с кронштейном к головке цилиндров.

Снимите охладитель системы рециркуляции отработавших газов в сборе.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

 ПРЕДУПРЕЖДЕНИЕ

Используйте средства защиты для кожи и глаз при работе с щелочными растворами для снижения вероятности травм.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

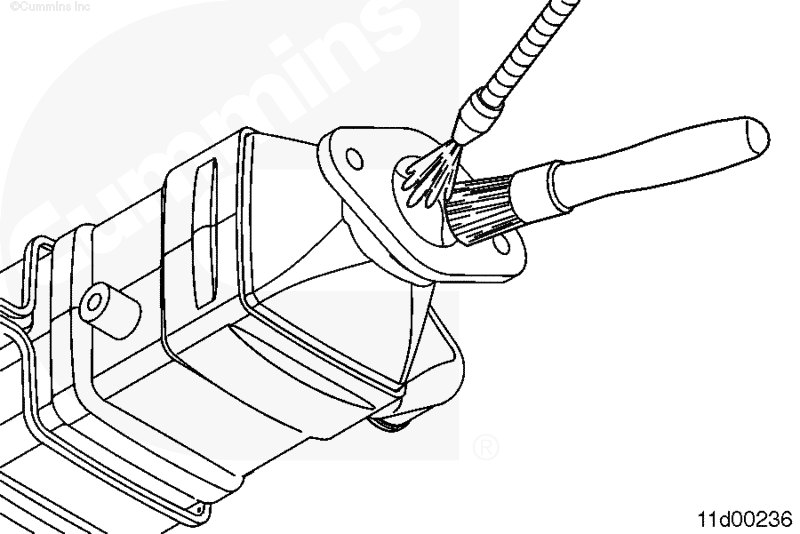

Для удаления нагара внутри охладителя системы рециркуляции отработавших газов используйте безопасный растворитель.

Высушите охладитель системы рециркуляции отработавших газов изнутри сжатым воздухом.

Если в часть охладителя системы рециркуляции отработавших газов в сборе, сообщающуюся с системой охлаждения, попал растворитель или какое-либо чистящее средство, промойте охладитель чистой водой, чтобы не допустить попадания растворителя или чистящего средства в охлаждающую жидкость.

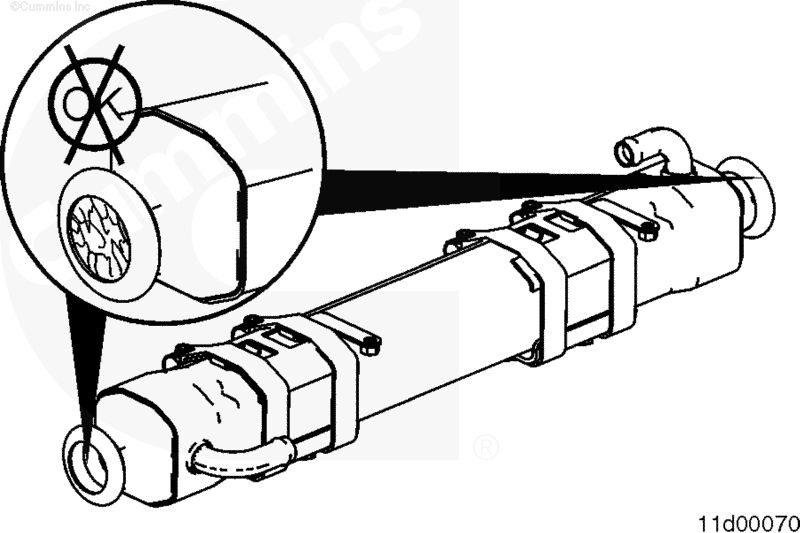

Проверьте охладитель на отсутствие посторонних предметов и засорения.

Установите охладитель в сборе с кронштейном на головку цилиндров с помощью 2 болтов.

Затяните болты.

 ПРЕДУПРЕЖДЕНИЕ

Охлаждающая жидкость токсична. Исключите доступ к ней детей и домашних животных. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.

• Установите магистраль слива охлаждающей жидкости от клапана системы рециркуляции отработавших газов См. Процедуру 011-030 "Магистрали охлаждения клапана системы рециркуляции отработавших газов" в Разделе 11.
• Установите соединительную трубку охладителя системы рециркуляции отработавших газов. См. Процедуру 011-024 "Патрубок охладителя системы рециркуляции отработавших газов" в Разделе 11.
• Установите соединительную трубку системы рециркуляции отработавших газов. См. Процедуру 011-025 "Соединительные трубки системы рециркуляции отработавших газов" в Разделе 11.
• Установите трубопроводы системы охлаждения на охладитель системы рециркуляции отработавших газов. См. Процедуру 011-031 "Патрубок охладителя системы рециркуляции отработавших газов" в Разделе 11.
• Установите магистраль датчика давления в выпускной системе. См. Процедуру 011-027 "Датчик давления в выпускной системе" в Разделе 11.

• Залейте жидкость в систему охлаждения. См. Процедуру 008-018 "Система охлаждения" в Разделе 8.

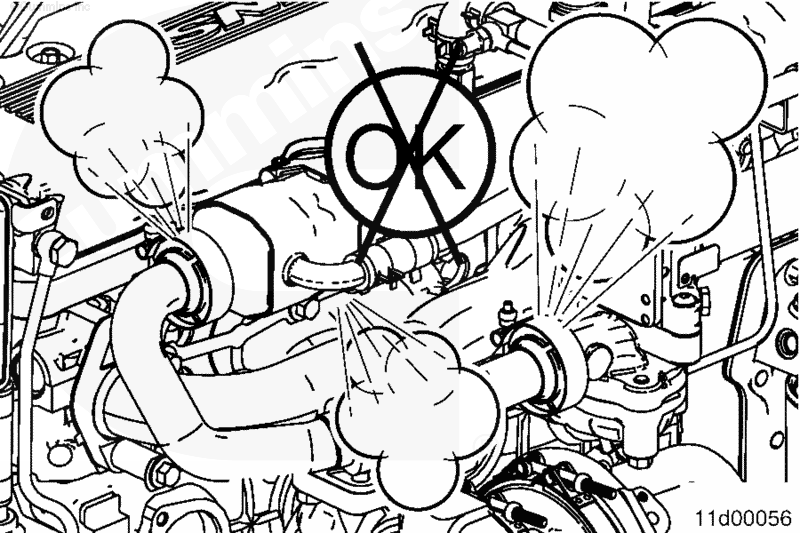

Запустите двигатель, дайте ему поработать, а затем проверьте двигатель на отсутствие утечек наддувочного воздуха, отработавших газов и охлаждающей жидкости.

Снимите охладитель системы рециркуляции отработавших газов с двигателя. См. раздел "Снятие" в данной процедуре.

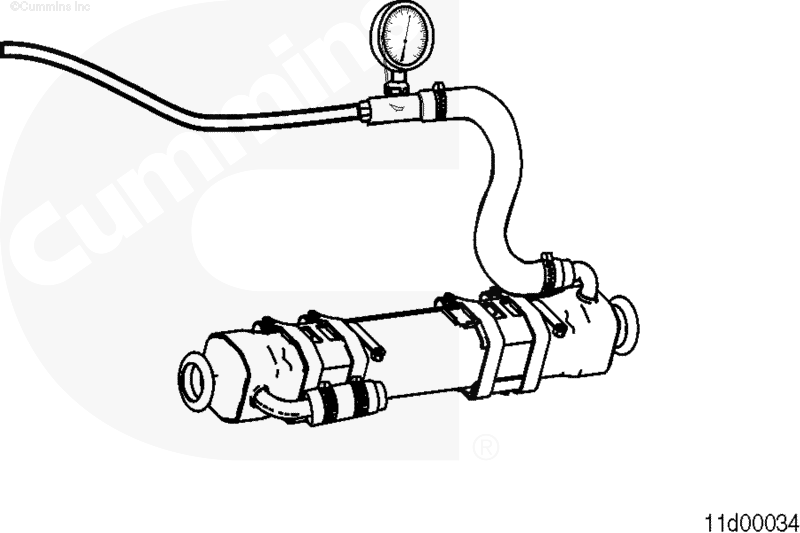

Заглушите один фитинг системы охлаждения и подключите к другому фитингу шланг от источника сжатого воздуха с регулируемым давлением.

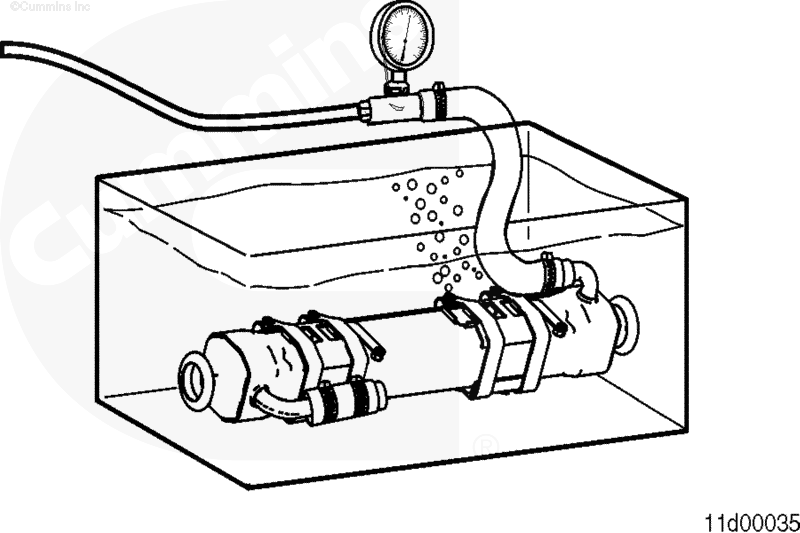

Погрузите охладитель системы рециркуляции отработавших газов в бак с нагретой водой (60°C (140°F)).

Охладитель системы рециркуляции отработавших газов должен быть полностью погружен в воду.

Подайте воздух под давлением 310 кПа (45 фунт/кв.дюйм).

Проверьте, не появляются ли из охладителя пузырьки воздуха. Наблюдайте за погруженным в воду охладителем не менее 2 минут.

Убедитесь в том, что источником появления пузырьков не является утечка в месте соединения или оставшийся в системе воздух.

Если в охладителе системы рециркуляции отработавших газов обнаружена утечка, он подлежит замене.

Проверьте подогреватель впускного коллектора на отсутствие отложений и засорения при наличии внутренних утечек в охладителе.
