Приводной ремень компрессора кондиционера

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Отключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Снимите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.

 ВНИМАНИЕ

Натяжное устройство находится под воздействием пружины, его необходимо отвести в сторону от ремня. Смещение натяжного устройства в неправильном направлении может повредить его.

 ВНИМАНИЕ

Приложение излишнего усилия при повороте натяжного устройства в направлении ослабления усилия пружины, в том числе и до упора, может привести к поломке его рычага.

 ВНИМАНИЕ

Не рекомендуется использовать удлинитель головки, поскольку он может повредить натяжное устройство ремня вследствие осевого скручивания.

Поднимите натяжное устройство для снятия приводного ремня компрессора кондиционера.

ПРИМЕЧАНИЕ: Если необходимо использовать удлинитель головки ключа, поддерживайте храповик одной рукой во избежание приложения непредусмотренного усилия к рычагу натяжного устройства.

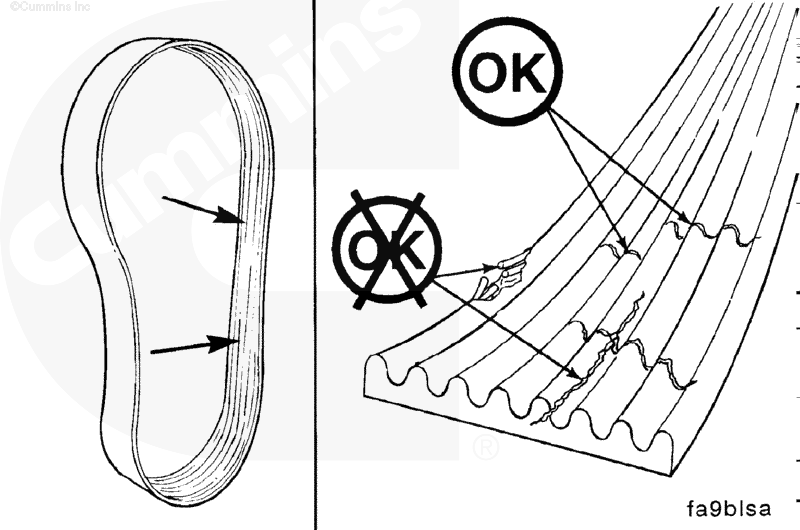

Проверьте ремень на отсутствие следующих повреждений:

• Трещины
• Засаливание
• Разрывы или порезы
• Отвердение
• Повышенный износ.

Проверьте ремень на отсутствие повреждений.

Поперечные трещины (по ширине ремня) допускаются.

Продольные трещины (направленные вдоль ремня), пересекающиеся с поперечными трещинами, не допускаются.

При наличии потертостей ремня или при отсутствии частиц его материала ремень непригоден и подлежит замене.

 ВНИМАНИЕ

Натяжное устройство находится под воздействием пружины, его необходимо отвести в сторону от ремня. Смещение натяжного устройства в неправильном направлении может повредить его.

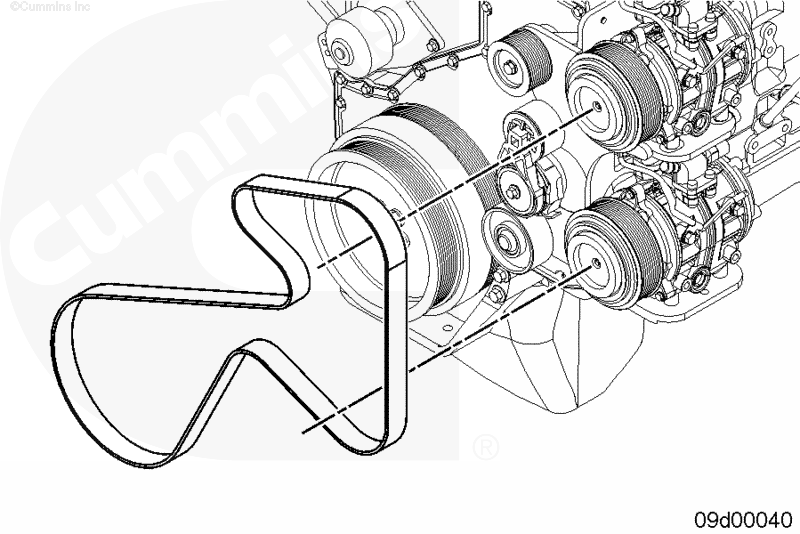

Приподнимите натяжное устройство ремня и удерживайте его.

Установите ремень и отпустите натяжное устройство.

ПРИМЕЧАНИЕ: Из-за наличия нескольких возможных вариантов пробега ремня эта процедура носит общий характер. Пробег ремня указан в документации изготовителя оборудования.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Установите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Подключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
