Переходник головки масляного фильтра

 ПРЕДУПРЕЖДЕНИЕ

Во избежание получения травмы не допускайте попадания горячего масла на кожу.

 ПРЕДУПРЕЖДЕНИЕ

По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если оно не предназначено для повторного использования, отправьте его на утилизацию в соответствии с местным природоохранным законодательством.

 ВНИМАНИЕ

При отсоединении или снятии магистралей системы смазки и замене фильтров не допускайте попадания в трюм масла или элементов фильтров. Обязательно утилизируйте масло и масляные фильтры в соответствии с местными природоохранными нормами.

ПРИМЕЧАНИЕ: Шайбы фитингов магистралей могут упасть при снятии магистралей. Не повредите или не уроните шайбы.

Удалите грязь вокруг крышки маслоохладителя.

Закрепите на магистрали системы смазки бирки с указанием их мест установки и снимите их с масляного фильтра. См. Процедуру 007-092.

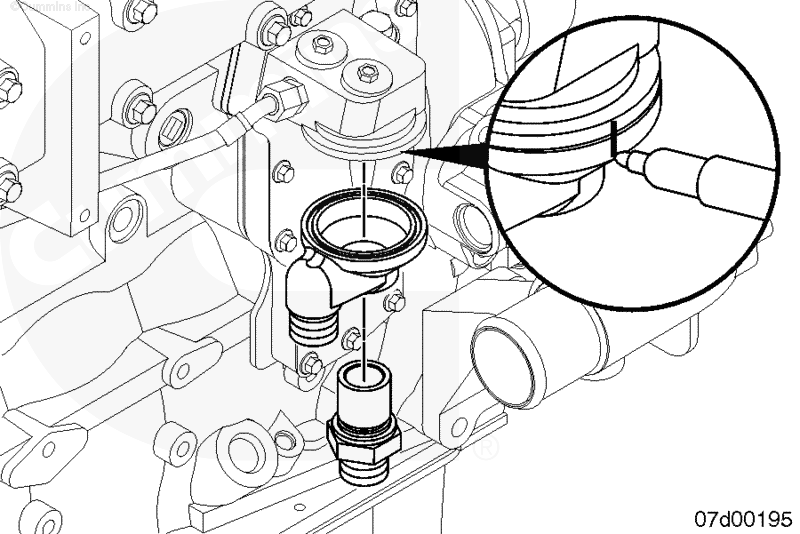

Нанесите метки на переходник головки топливного фильтра и корпус маслоохладителя для сохранения их положения во время установки.

Снимите переходник головки масляного фильтра, сняв фитинг центрального шланга.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

Некоторые растворители токсичны и легко воспламеняются. Перед использованием ознакомьтесь с инструкцией производителя.

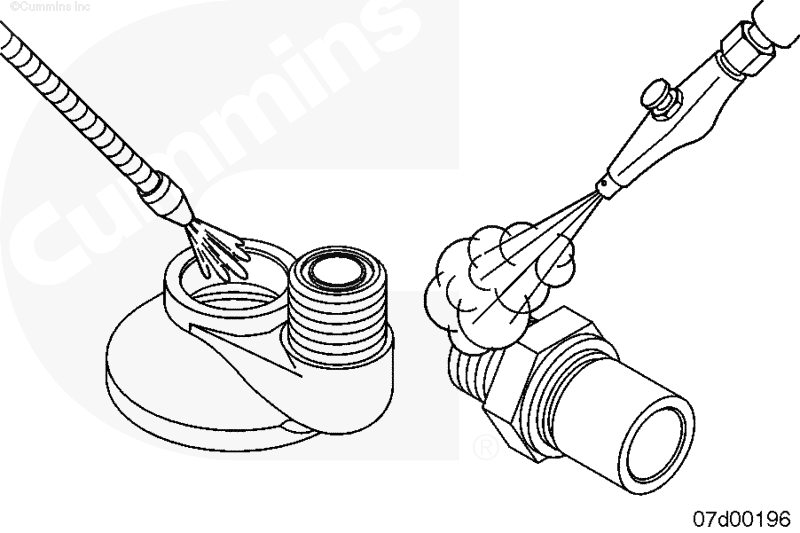

Для чистки деталей используйте растворитель.

Просушите сжатым воздухом.

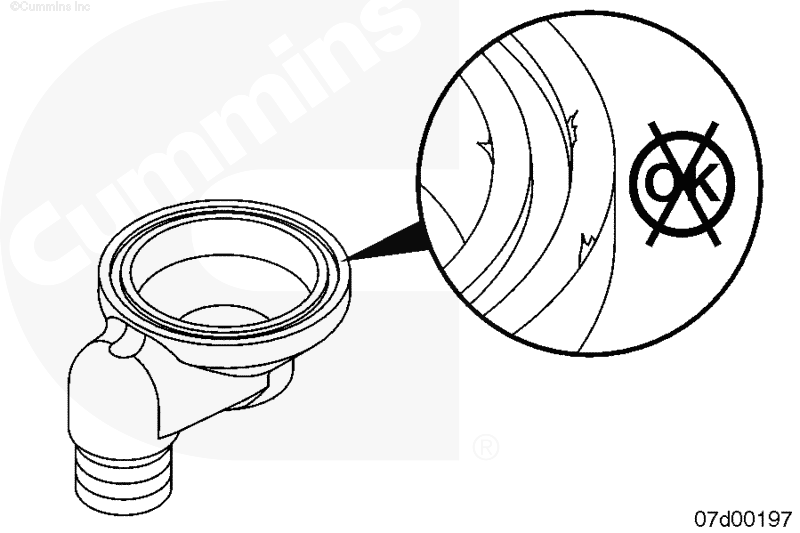

Проверьте контактные поверхности на отсутствие признаков утечки или заусенцев.

Используйте мелкозернистую наждачную бумагу для удаления заусенцев.

ПРИМЕЧАНИЕ: Используйте новые уплотнительные кольца и уплотнения при установке переходника головки фильтра.

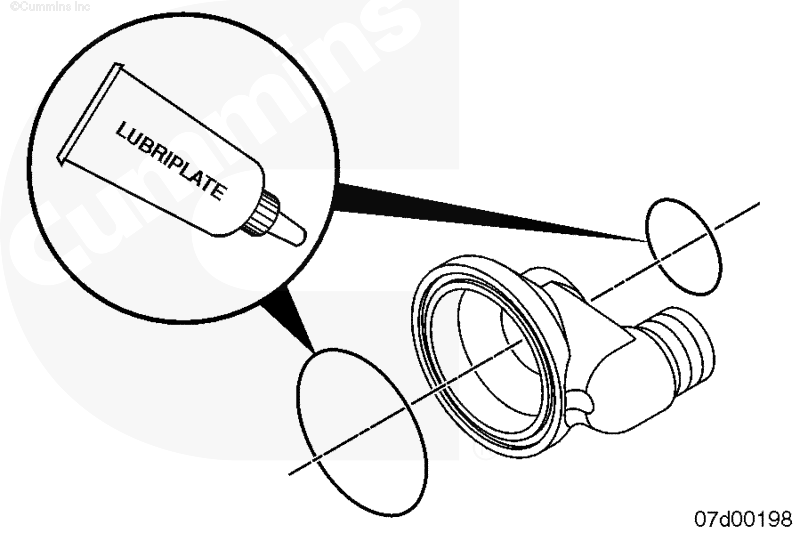

Установите новое уплотнительное кольцо в канавку на нижней стороне крышки головки фильтра.

Установите малое уплотнительное кольцо в канавку на другой стороне крышки головки фильтра.

Смажьте чистым моторным маслом 15W-40 или универсальной смазкой Lubriplate™.

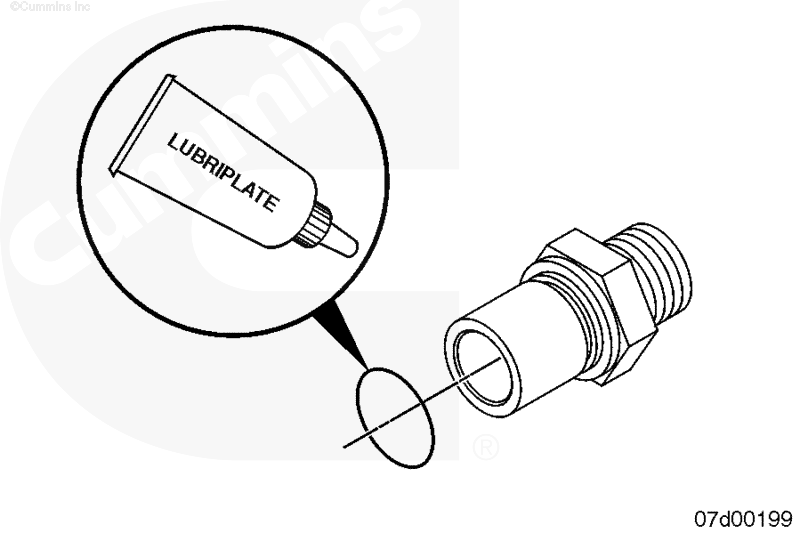

Установите новое уплотнительное кольцо в канавку фитинга центрального шланга.

Смажьте чистым моторным маслом 15W-40 или универсальной смазкой Lubriplate™.

Установите фитинг внешнего шланга на переходнике масляного фильтра с задней стороны двигателя. Совместите метки, сделанные перед разборкой.

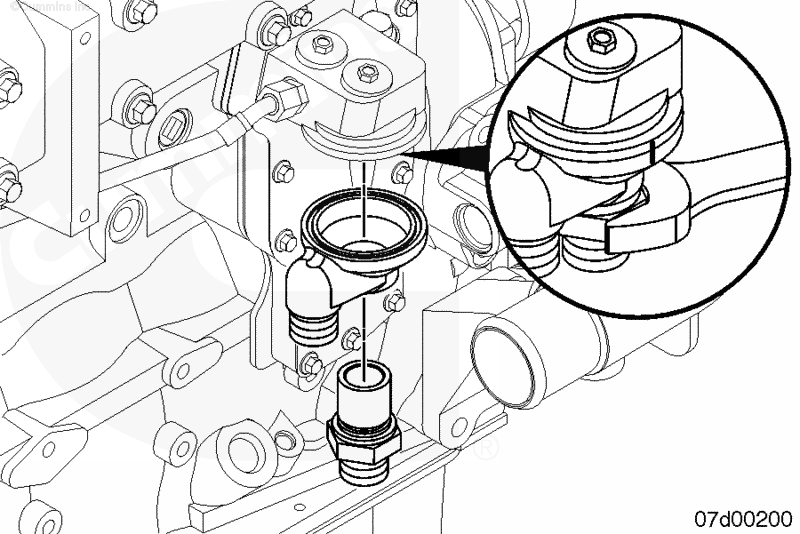

Вставьте центральный фитинг через переходник и установите переходник головки топливного фильтра на двигатель.

Затяните центральный фитинг, соблюдая совместное положение меток, нанесенных перед разборкой.

Установите магистрали системы смазки на масляный фильтр. См. Процедуру 007-092.

Запустите двигатель и убедитесь в отсутствии утечек.
