Магистраль системы смазки

Документ ru44-007-092-tr · Cummins ISB/QSB, ремонт

Навигация по руководству

Навигация по руководству

На этой странице
  1. Снятие
  2. Проверка возможности повторного использования
  3. Установка

007-092 Магистрали системы смазки

Снятие

Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
Во избежание получения травмы не допускайте попадания горячего масла на кожу.
Внимание ПРЕДУПРЕЖДЕНИЕ Внимание
По данным некоторых государственных организаций отработанное моторное масло может быть причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров отработанного моторного масла, попадания его в организм и продолжительного контакта с ним. Если она не предназначена для повторного использования, отправьте её на утилизацию в соответствии с местным природоохранным законодательством.
Осторожно ВНИМАНИЕ Осторожно
При сливе масла не допускайте попадания его в трюм. Обязательно утилизируйт масло в соответствии с местными природоохранными нормами.
Осторожно ВНИМАНИЕ Осторожно
Перед отсоединением магистралей системы смазки закрепите на них бирки с указанием мест подключения. Это предотвратит повреждение двигателя из-за ошибки при установке.

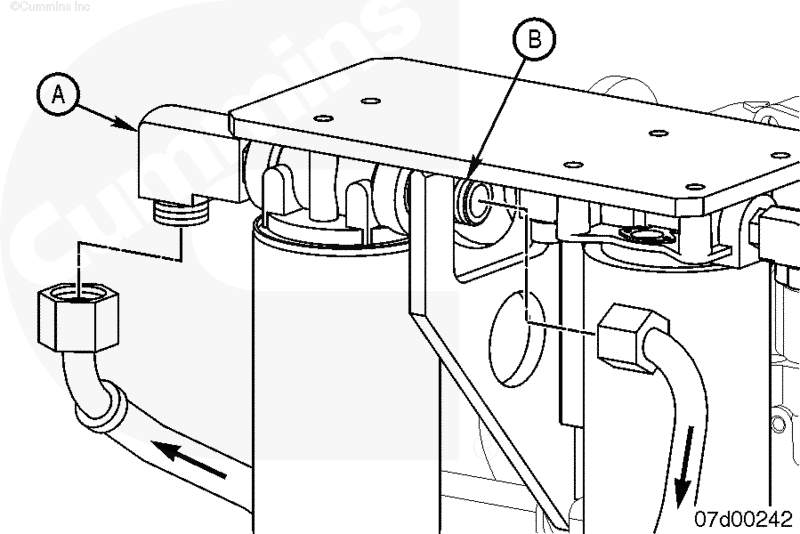

Обратите внимание на места установки шлангов системы смазки на головке масляного фильтра. Нанесите соответствующие метки.

  1. Вход масла
  2. Выход масла

Отсоедините магистрали системы смазки от головки масляного фильтра.

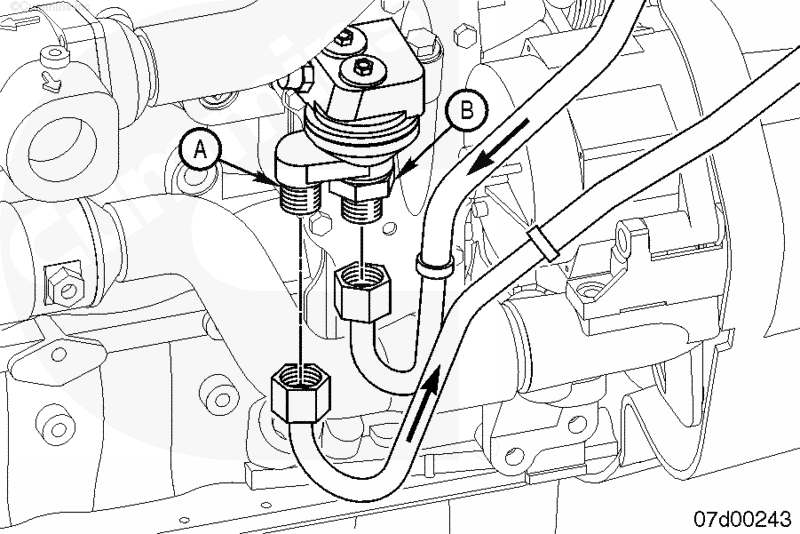

Обратите внимание на места установки шлангов системы смазки на головке переходника. Нанесите соответствующие метки.

  1. Выход масла
  2. Вход масла

Отсоедините магистрали системы смазки от головки переходника.

Проверка возможности повторного использования

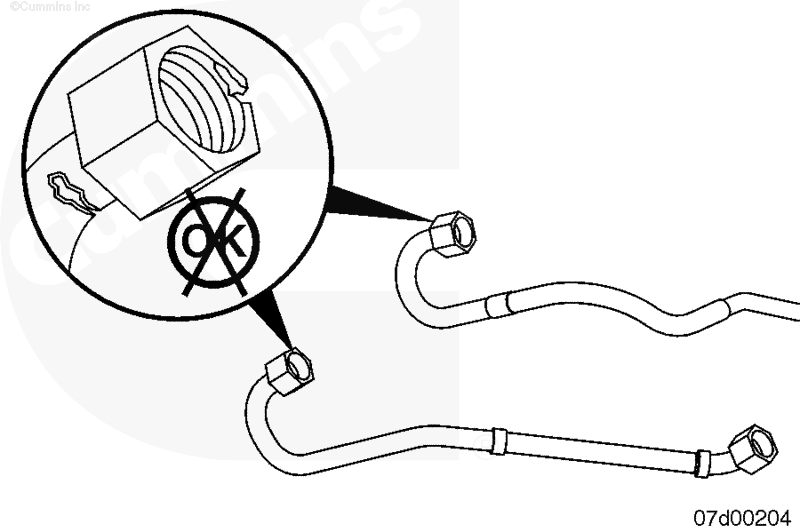

Проверьте шланги и места контакта с уплотнительными кольцами на отсутствие повреждений.

Установка

Осторожно ВНИМАНИЕ Осторожно
При установке магистралей системы смазки обеспечьте отсутствие их контакта между собой и с другими деталями двигателя. Повреждение магистралей приведет к падению давления масла.

Установите шланги на фитинги масляного фильтра и затяните их гайки от руки.

Установите шланг на центральный (отводной) фитинг переходника фильтра, установленного на корпусе маслоохладителя, и затяните гайку.

Момент затяжки: 76 n.m [56 ft-lb]

Установите шланг на внешний (подающий) фитинг переходника фильтра, установленного на корпусе маслоохладителя, и затяните гайку.

Момент затяжки: 76 n.m [56 ft-lb]

Затяните гайки шлангов на головке фильтра.

Момент затяжки: 76 n.m [56 ft-lb]

Запустите двигатель, проверьте отсутствие утечек и соответствие норме давления масла.

Проверьте уровень масла.
