Сапун картера (внутренний)

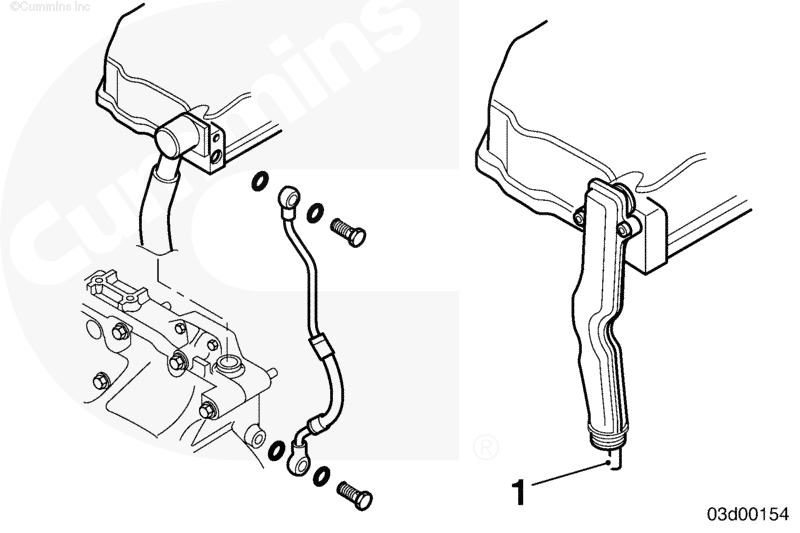

Снимите магистраль слива масла из сапуна, расположенную в задней части двигателя со стороны выпускного коллектора (при наличии).

Снимите штуцеры магистрали слива масла из сапуна:

1. Снимите болт типа "банджо" магистрали слива масла и уплотнительные шайбы с задней части крышки коромысел.
2. Снимите болт типа "банджо" магистрали слива масла и уплотнительные шайбы с картера задних распределительных шестерен.
3. Снимите магистраль слива масла из сапуна.

ПРИМЕЧАНИЕ: Не на всех двигателях с внутренним сапуном картера двигателя есть внешняя магистраль слива масла из сапуна. На некоторых двигателях она расположена внутри трубки сапуна (1).

Отсоедините штуцер трубки сапуна от задней части крышки коромысел.

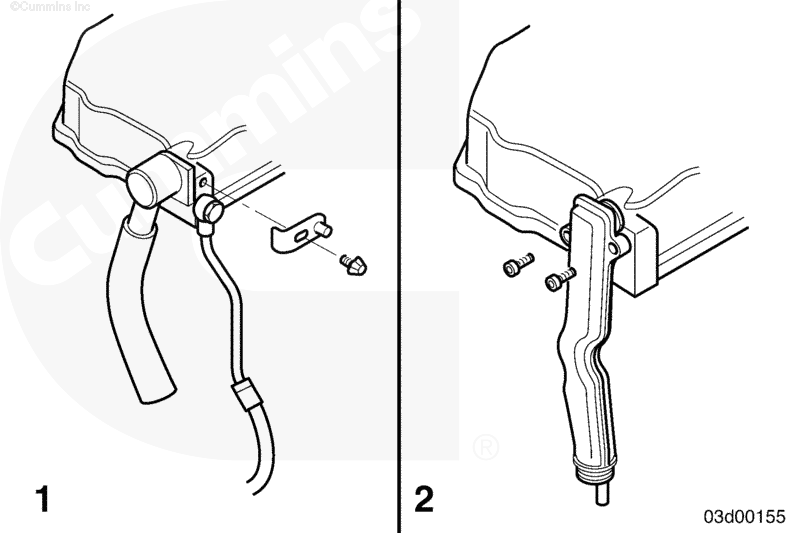

В общем случае используются 2 типа штуцеров трубки сапуна, установленных на крышке коромысел:

1. Прижимная пластина и болт удерживают штуцер трубки сапуна на крышке коромысел. Снимите болт и прижимную пластину для отсоединения штуцера трубки сапуна от крышке коромысел.
2. 1 или 2 болта непосредственно фиксируют штуцер трубки сапуна на крышке коромысел. Снимите болт (болты) для отсоединения штуцера трубки сапуна от крышке коромысел.

ПРИМЕЧАНИЕ: В некоторых вариантах исполнения штуцера трубки сапуна крепятся к крышке коромысел болтами с внутренним шестигранником.

Снимите штуцер трубки сапуна с картера задних распределительных шестерен.

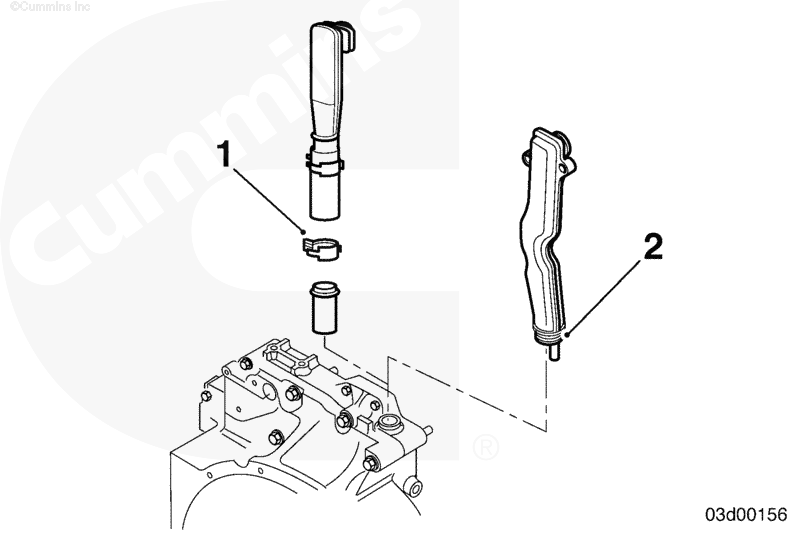

В общем случае используются 2 типа штуцеров трубки сапуна, установленных на картере задних распределительных шестерен:

1. Штуцер с уплотнительным кольцом. Снимите штуцер трубки сапуна, вытянув его вертикально вверх.
2. Шланг, закрепленный хомутами. Снимите хомут или ослабьте его затяжку и потяните шланг вверх для снятия штуцера трубки хомута.

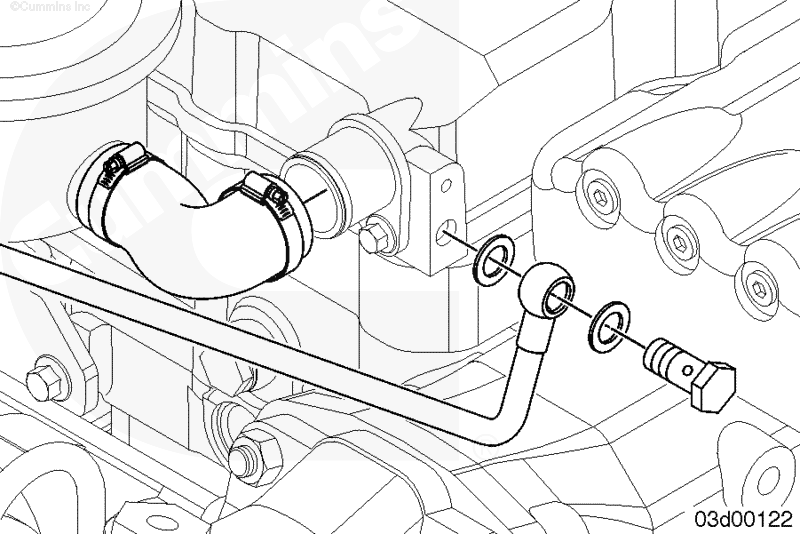

Снимите болт типа "банджо" магистрали слива масла из сапуна с задней части крышки коромысел.

Снимите шланг закрытой системы вентиляции картера.

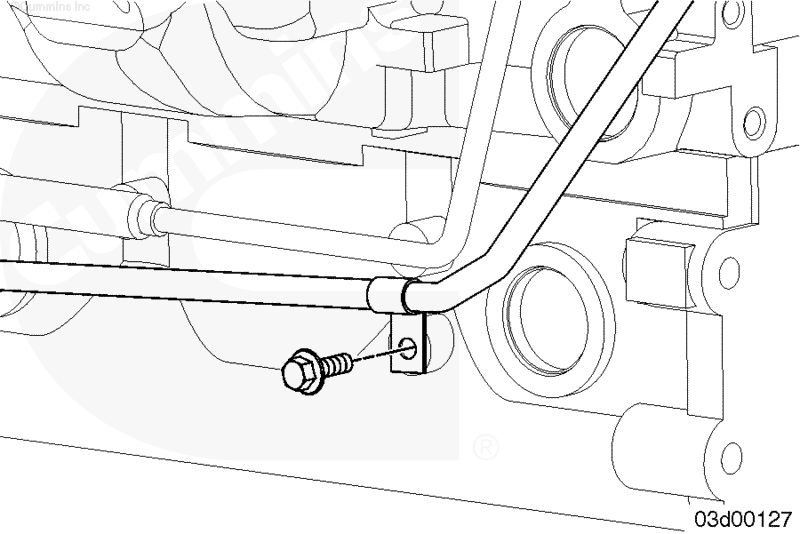

Снимите хомут трубки слива масла с боковой стороны блока цилиндров.

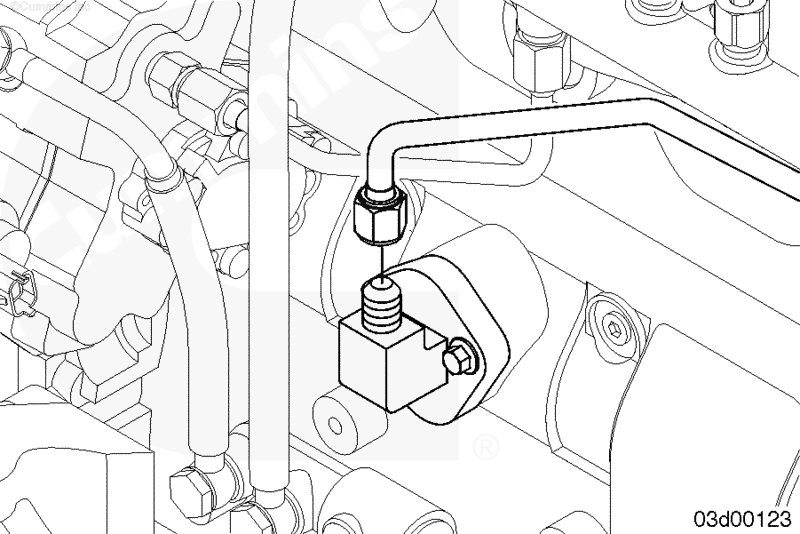

Снимите фитинг трубки слива масла с обратного клапана на боковой стороне блока цилиндров.

Снимите трубку слива масла из сапуна.

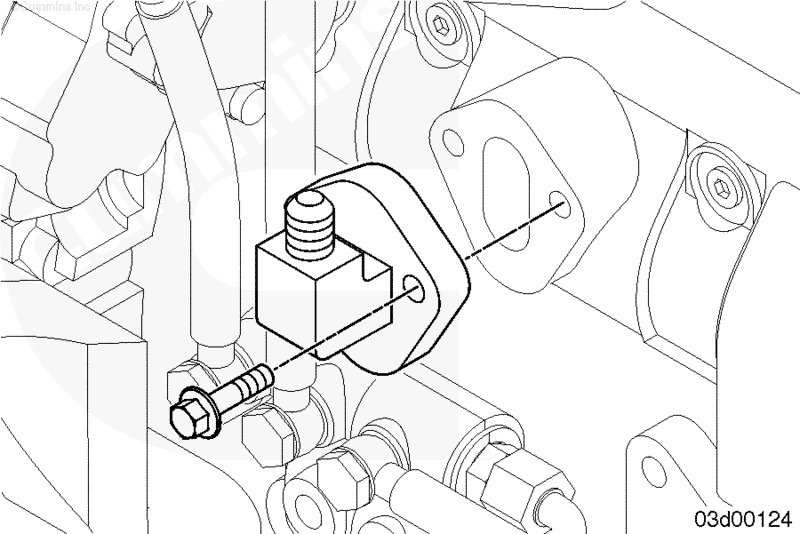

Снимите обратный клапан с боковой стороны двигателя, отвернув 2 болта и сняв штуцер.
