Испытания двигателя (без снятия двигателя с шасси)

Выполнение этой настройки необходимо для подготовки модуля ЕСМ к работе в режиме, аналогичному испытаниям на динамометрическом стенде. Для этого значения максимальной частоты вращения двигателя (без датчика скорости передвижения) и максимальной скорости передвижения на высшей и на низшей передачах устанавливаются максимальными. Отключается функция выключения двигателя при длительной работе на холостых оборотах. Все эти величины автоматически вернутся к исходным значениям при повороте пускового включателя в положение ВЫКЛ.

Уставки

Максимальная частота вращения двигателя без датчика скорости движения: на время проведения испытаний устанавливается равной максимально допустимой. Максимальная частота вращения двигателя без датчика скорости движения: 3000 об/мин

Максимальная скорость движения на высшей передаче: на время проведения испытаний устанавливается равной максимально допустимой. Максимальная скорость движения на высшей передаче: 120 миль/час

Максимальная скорость движения на низшей передаче: на время проведения испытаний устанавливается равной максимально допустимой. Защитное понижение передачи (при высокой нагрузке на двигатель): 120, Защитное понижение передачи (при низкой нагрузке на двигатель): 120

Выключение двигателя при длительной работе на холостом ходу: отключено на время проведения испытаний.

Некоторые электронные приборы, использующие протокол связи J1939, должны быть отключены. Пользователь может включать и выключать канал связи по протоколу J1939 с помощью диагностического комплекта INSITE™.

Дополнительная информация по настройкам режима, аналогичного динамометрическим испытаниям, приведена в руководстве пользователя диагностического комплекта INSITE™.

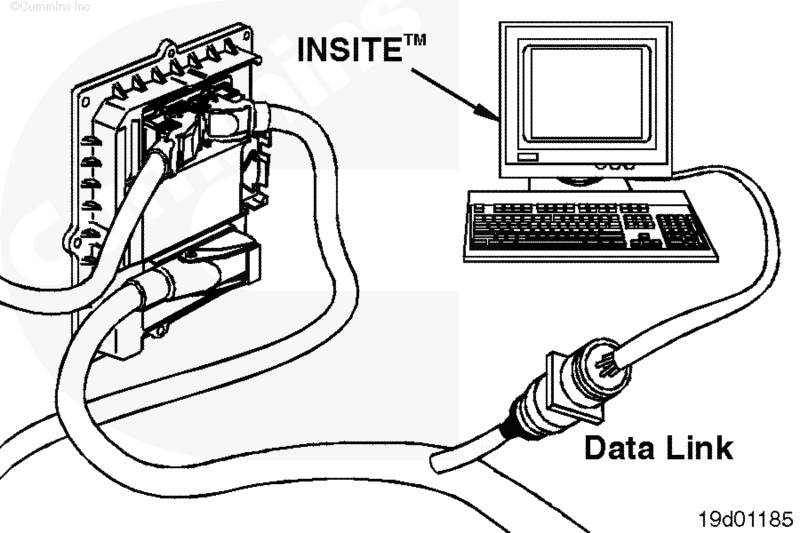

Автоматическая проверка работы цилиндров существенно точнее проверки с поочередным отключением цилиндров, при которой возможна проверка работы только отдельных цилиндров. Для ее проведения обязательно подключите к модулю ЕСМ диагностический комплект INSITE™. Выполните описанные подготовительные операции для получения наиболее точных результатов.

Эта проверка проводится автоматически: после ее начала диагностический комплект обеспечивает включение и отключение цилиндров, регистрацию параметров модуля ЕСМ и отображение результатов проверки. После ее завершения выполните операции, описанные в разделе После выполнения автоматической проверки работы цилиндров для восстановления исходных настроек приборов.

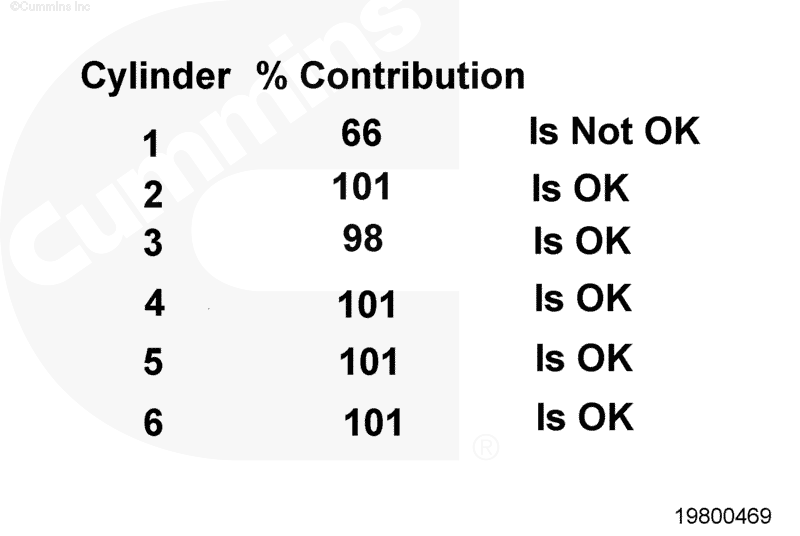

В результате проверки определяется, исправен или неисправен каждый цилиндр, а также отображается относительная величина отклонения от нормы.

Подготовка к автоматической проверке работы цилиндров

Перед началом проверки обязательно выполните следующие операции:

1. Удалите грязь вокруг двигателя и вентилятора, обеспечьте нормальный выход отработавших газов.
2. Прогрейте двигатель до температуры не менее 77°C (170°F).
3. Выключите двигатель.
4. Заблокируйте муфту вентилятора во включенном положении.
5. Выключите кондиционер.
6. Отключите устройства, влияющие на нагрузку двигателя.
7. Установите транспортное средство на стоянку, включите двигатель и выведите его на холостые обороты.
8. Начните проверку с помощью диагностического комплекта INSITE™.

Подробные инструкции по проведению автоматической проверки работы цилиндров приведены в руководстве пользователя диагностического комплекта INSITE™.

После выполнения автоматической проверки работы цилиндров

Частота вращения двигателя может изменяться во время проведения проверки, но если он будет работать на высоких холостых оборотах более 5 секунд единовременно, выключите его.

После завершения проверки обязательно выполните следующие операции:

1. Заглушите двигатель.
2. Восстановите нормальный режим работы вентилятора при необходимости.
3. Устраните неисправности, выявленные при проверке.
4. Подключите отключенные устройства.

Проверка с поочередным отключением цилиндров служит для определения рабочих характеристик двигателя при выключении определенного цилиндра. Система отображает относительную величину нагрузки и частоту вращения при отключении цилиндров.

Для ее проведения обязательно подключите к работающему двигателю неподвижного транспортного средства диагностический комплект INSITE™.

Цилиндр, подлежащий отключению

Цилиндры не отключаются: в этом режиме работают все цилиндры.

1 - 6: в этом режиме можно выбрать номер отключаемого цилиндра (1 - 6). Цилиндры можно отключать только по одному.

Контроль параметров

Отностельная нагрузка: фактический крутящий момет двигателя в процентах.

Частота вращения: фактическая частота вращения двигателя, об/мин.

Подробные инструкции по проведению проверки с поочередным отключением цилиндров приведены в руководстве пользователя диагностического комплекта INSITE™.
