Компрессор кондиционера

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Отключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Снимите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Снимите приводной ремень со шкива компрессора кондиционера. См. Процедуру 009-052 "Приводной ремень компрессора кондиционера" в Разделе 9.

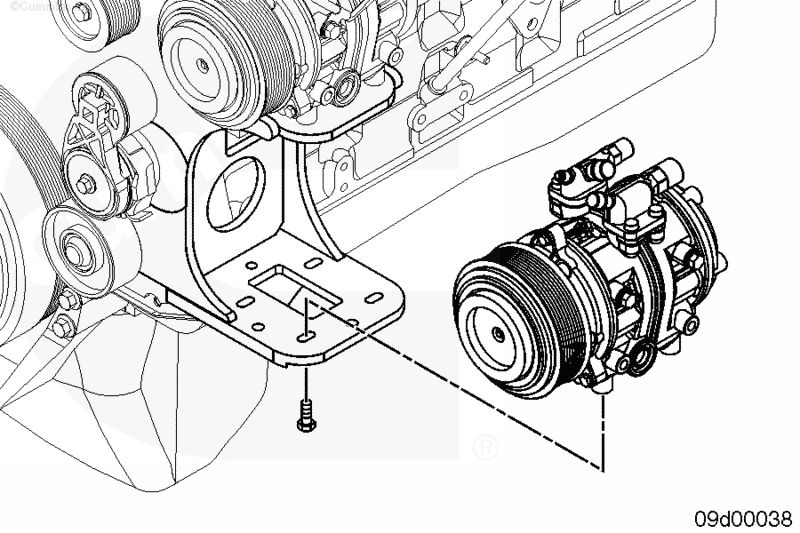

Снимите болт крепления компрессора кондиционера.

Снимите компрессор кондиционера.

О снятии магистралей кондиционера см. в Руководстве по обслуживанию, диагностике и ремонту комплектного оборудования.

См. Руководство по обслуживанию, диагностике и ремонту комплектного оборудования, где описаны операции по очистке и проверке компрессора кондиционера.

Установите компрессор кондиционера и болты его крепления.

Моменты затяжки указаны в документации изготовителя компрессора.

ПРИМЕЧАНИЕ: Из-за наличия нескольких возможных вариантов переднего привода вспомогательных агрегатов эта процедура носит общий характер. В некоторых вариантах переднего привода вспомогательных агрегатов необходимо выравнивание компрессора кондиционера по отношению к другим шкивам. Убедитесь в том, что все приводные и промежуточные шкивы находятся в одной плоскости. Особое внимание требуется уделить агрегатам с короткими приводными ремнями. Фирма Камминз рекомендует использовать лазерное приспособление для выравнивания шкивов, номер по каталогу 3163524.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Установите приводной ремень. См. Процедуру 009-052 "Приводной ремень компрессора кондиционера" в Разделе 9.
• Установите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Подключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
