Опорный кронштейн компрессора кондиционера

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Отключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Снимите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Снимите приводной ремень со шкива компрессора кондиционера. См. Процедуру 009-052 "Приводной ремень компрессора кондиционера" в Разделе 9.
• Снимите компрессор кондиционера. См. Процедуру 009-051 "Компрессор кондиционера" в Разделе 9.

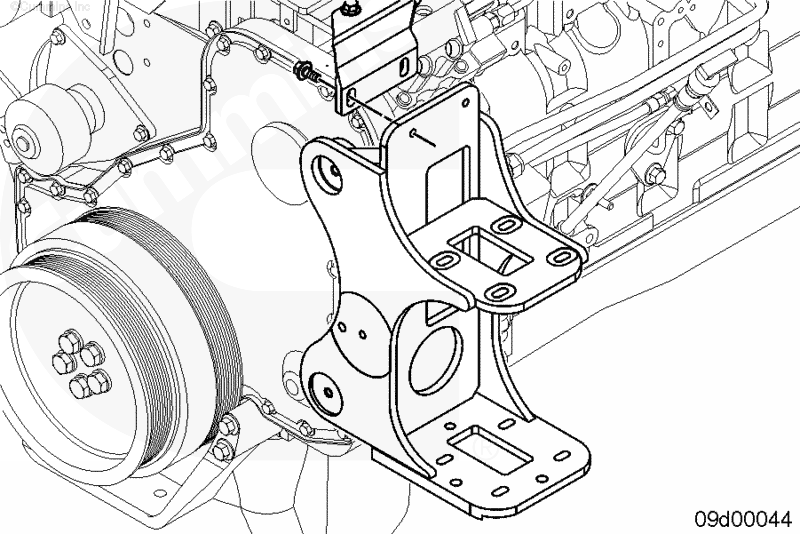

Снимите болты крепления кронштейна компрессора кондиционера и сам кронштейн.

 ПРЕДУПРЕЖДЕНИЕ

При очистке паром используйте защитные очки или маску, а также защитную одежду. Горячий пар может вызвать тяжёлую травму.

 ПРЕДУПРЕЖДЕНИЕ

При очистке с помощью растворителей, кислот или щелочных соединений следуйте рекомендациям их производителя. Во избежание травм используйте защитные очки и защитную одежду.

 ПРЕДУПРЕЖДЕНИЕ

При работе со сжатым воздухом пользуйтесь средствами защиты глаз и лица. Разлетающиеся в стороны частицы грязи могут привести к травмам.

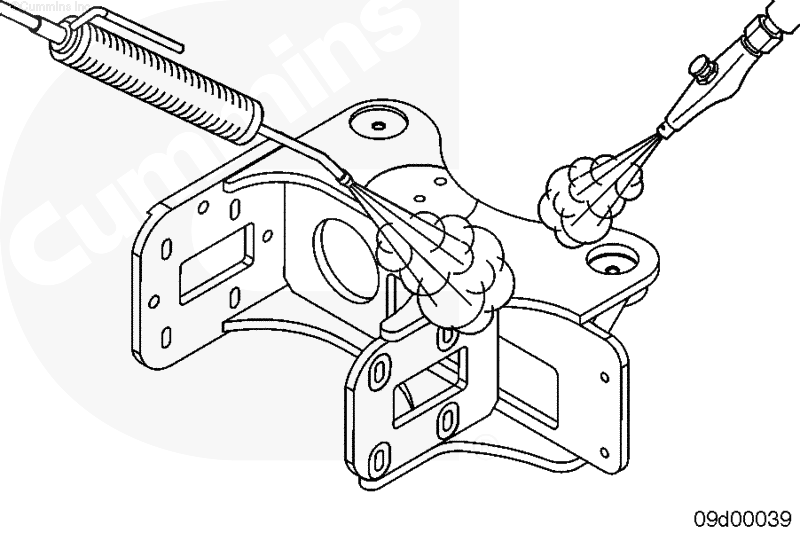

Используйте растворитель или пар для очистки кронштейнов крепления компрессора кондиционера.

Просушите сжатым воздухом.

Проверьте кронштейн компрессора кондиционера на отсутствие трещин или повреждений.

При обнаружении трещин в кронштейнах компрессора кондиционера их необходимо заменить.

Установите опорный кронштейн компрессора кондиционера и болты крепления кронштейна.

ПРИМЕЧАНИЕ: Из-за наличия нескольких возможных вариантов кронштейнов эта процедура носит общий характер. Обратите внимание на острые углы или центровочные штифты на кронштейне, которые необходимо использовать и убедитесь в том, что на соприкасающихся поверхностях нет посторонних частиц и грязи.

 ПРЕДУПРЕЖДЕНИЕ

Аккумуляторные батареи могут выделять взрывоопасные газы. Для снижения вероятности получения травм обязательно проветривайте помещение перед обслуживанием аккумуляторных батарей. Чтобы исключить искрение, отсоединяйте отрицательный (-) кабель аккумуляторной батареи первым, а подсоединяйте его последним.

• Установите компрессор кондиционера. См. Процедуру 009-051 "Компрессор кондиционера" в Разделе 9.
• Установите приводной ремень на шкив компрессора кондиционера. См. Процедуру 009-052 "Приводной ремень компрессора кондиционера" в Разделе 9.
• Установите защитный кожух ремня (при наличии). См. Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 008-001 "Ограждение ремня" в Разделе 8 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
• Подключите аккумуляторную батарею. См. Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по обслуживанию двигателей ISBe, ISB и QSB (топливная система с общим топливопроводом высокого давления), Бюллетень 4021271 или Процедуру 013-009 "Кабели и разъёмы аккумуляторных батарей" в Разделе 13 Руководства по диагностике неисправностей и обслуживанию двигателей ISC, ISCe, QSC8.3, ISL, ISLe3, ISLe4 и QSL9, Бюллетень 4021418.
