008-087 Механизм натяжения ремня вентилятора системы охлаждения

Подготовительные операции

  • Снимите ремень вентилятора системы охлаждения. См. Процедуру 008-002.

Снятие

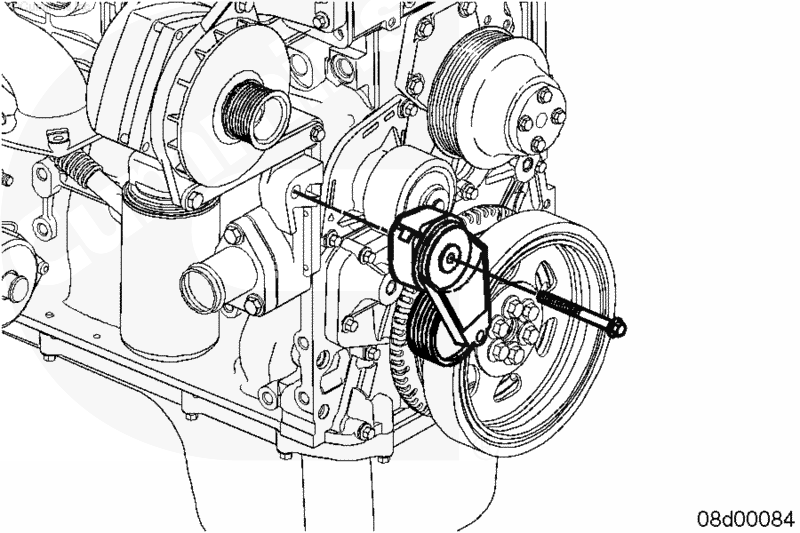

Снимите болт крепления натяжного устройства и само устройство.

Проверка возможности повторного использования

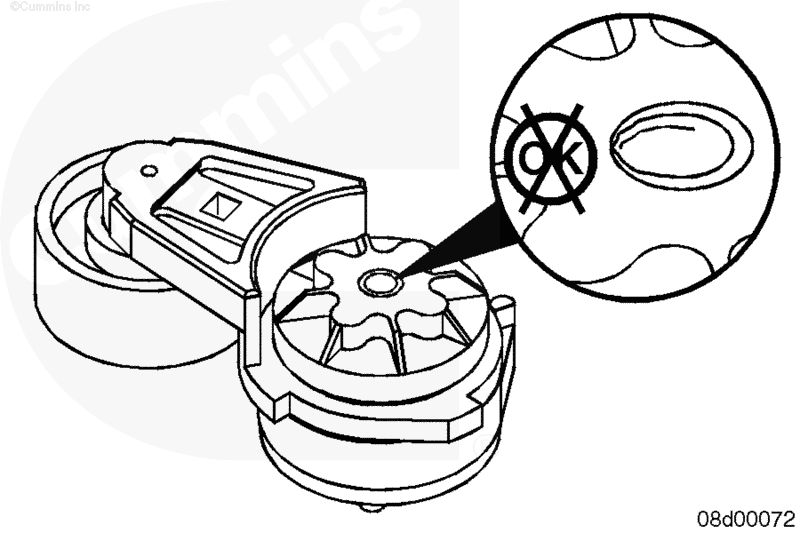

Проверьте состояние втулки натяжного устройства, установленной между рычагом и корпусом пружины.

Установка

Установите натяжное устройство.

Установите и затяните болт натяжного устройства.

Момент затяжки: 43 n.m [32 ft-lb]

Завершающие операции

  • Установите ремень вентилятора системы охлаждения. См. Процедуру 008-002.
