Промежуточное реле включения стартера

 ПРЕДУПРЕЖДЕНИЕ

Во избежание поражения электрическим током и получения травмы убедитесь в том, что пусковой включатель находится в положении ВЫКЛ.

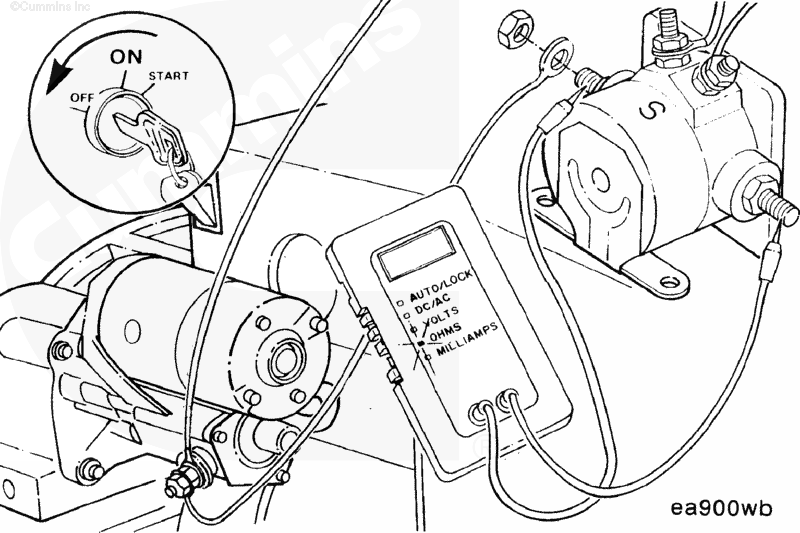

Отсоедините провод, соединяющий клемму промежуточного реле с тяговым реле стартера.

Подсоедините выводы цифрового тестера (номер по каталогу 3377161) или его аналога к двум большим клеммам включателя.

Переведите цифровой тестер (номер по каталогу 3377161) в режим измерения сопротивлений (Омы).

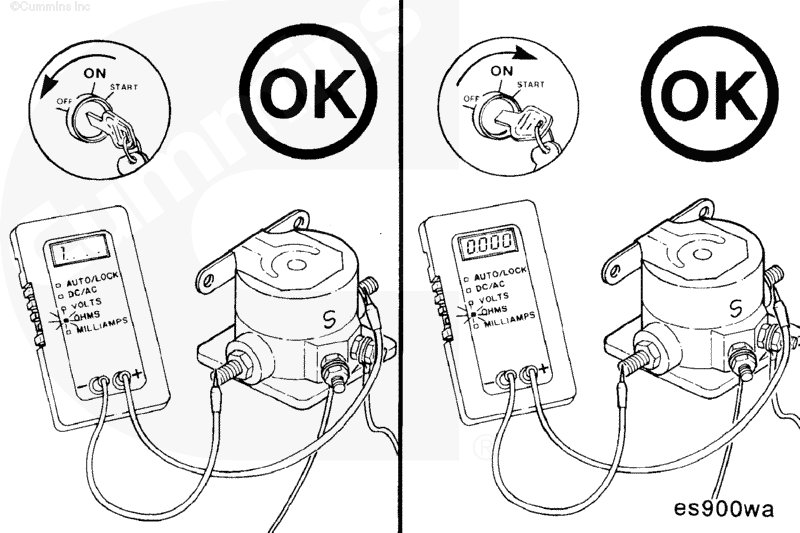

Подсоедините выводы тестера к 2 большим клеммам промежуточного реле.

Если пусковой включатель находится в положении ВЫКЛ., тестер должен показывать сопротивление свыше 100 кОм.

Поверните пусковой включатель в положение ПУСК.

Тестер должен показывать сопротивление менее 10 Ом. При несоответствии норме замените промежуточное реле в соответствии с инструкциями изготовителя.

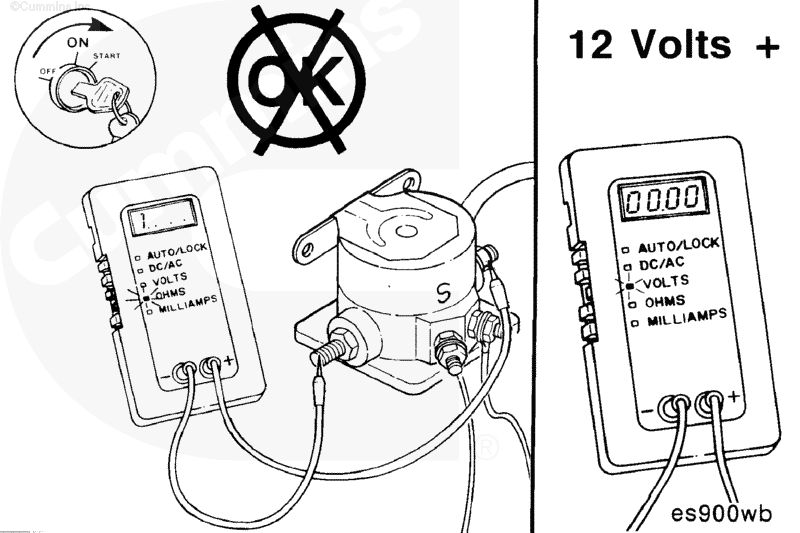

Если тестер показывает сопротивление более 100 кОм, когда пусковой включатель находится в положении ПУСК:

• Установите пусковой включатель в положение ВЫКЛ.
• Установите тестер на измерение напряжения постоянного тока.

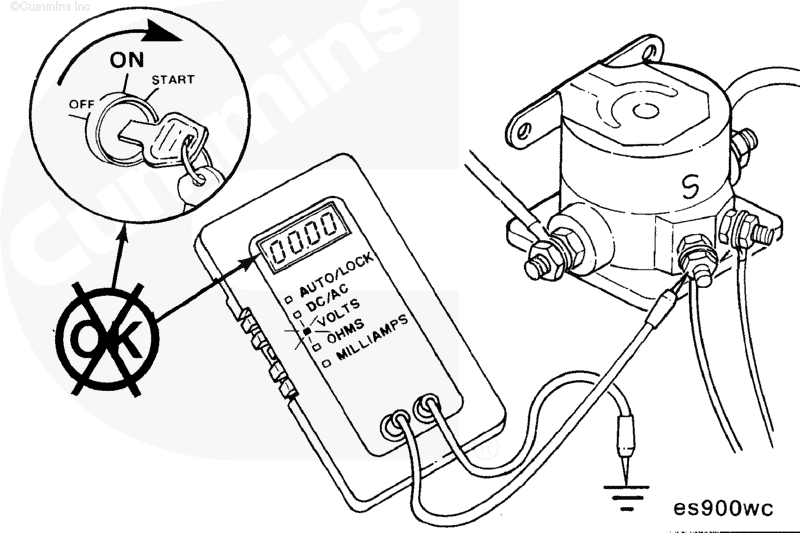

• Подсоедините один вывод тестера к клемме S промежуточного реле, а другой - к массе.
• Поверните пусковой включатель в положение ПУСК.
• Если тестер не показывает наличие напряжения, промежуточное реле включения стартера не является причиной неисправности. При несоответствии норме замените промежуточное реле включения стартера в соответствии с инструкциями изготовителя.

• Установите пусковой включатель в положение ВЫКЛ.

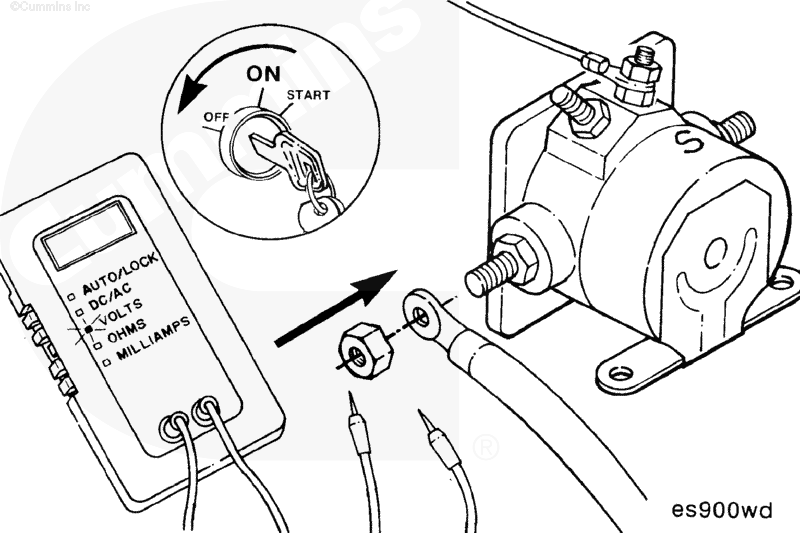

• Отсоедините выводы тестера и подключите провод, соединяющий промежуточное реле с тяговым реле стартера.
