Ключ зажигания — Cummins ISB/QSB, ремонт

 ПРЕДУПРЕЖДЕНИЕ

Убедитесь в том, что пусковой включатель находится в положении ВЫКЛ. во избежание поражения электрическим током и получения травмы.

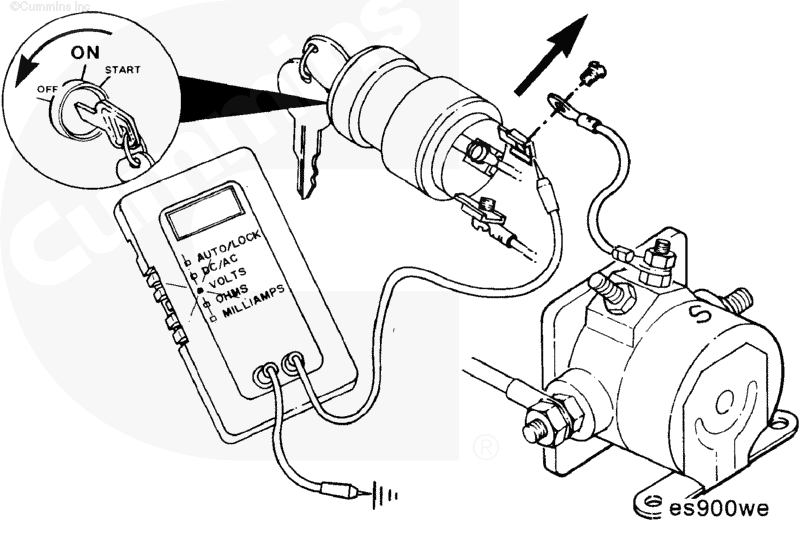

Отсоедините провод, соединяющий пусковой включатель с электромагнитным включателем (с меткой S или Start), от клеммы пускового включателя.

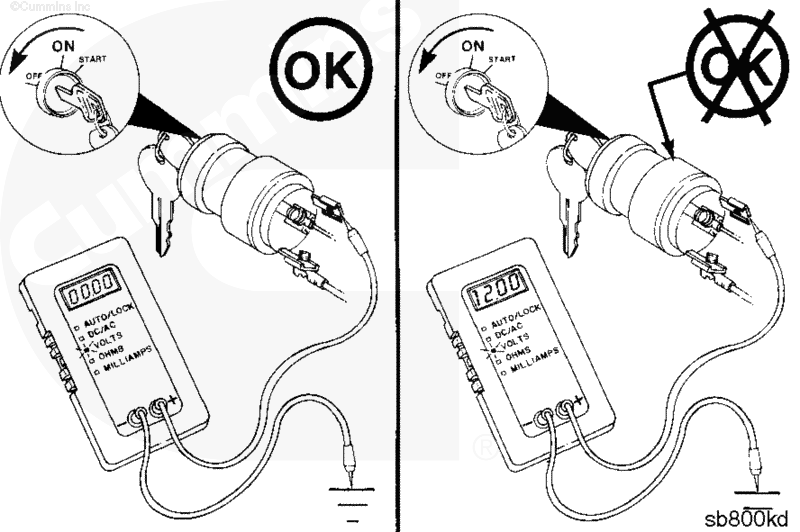

Соедините положительный (+) вывод цифрового тестера (номер по каталогу 3377163) или его аналога с клеммой пускового включателя, а отрицательный (-) - с "массой" шасси или двигателя.

ПРИМЕЧАНИЕ: Переведите тестер в режим измерения напряжений постоянного тока, установив пусковой включатель в положение ВЫКЛ. Напряжения на пусковом включателе быть не должно. Если тестер показывает наличие напряжения, пусковой включатель неисправен и подлежит замене.

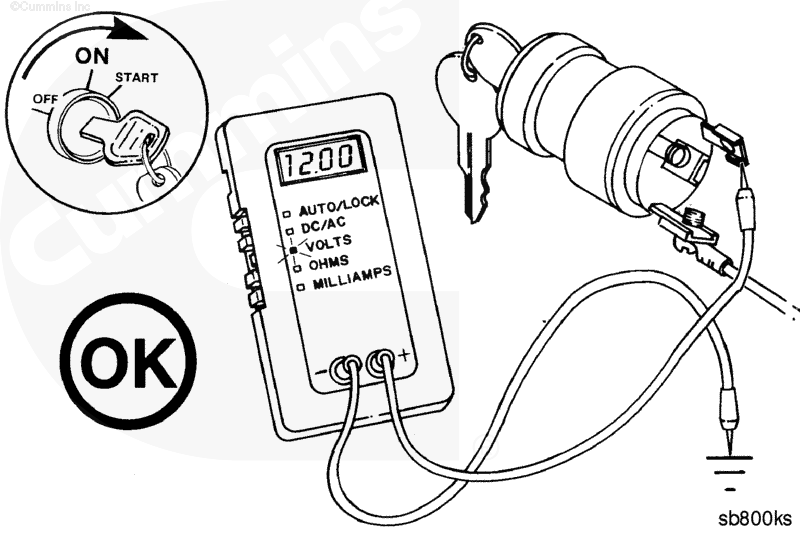

Поверните пусковой включатель в положение ПУСК.

При этом тестер должен показывать номинальное напряжение.

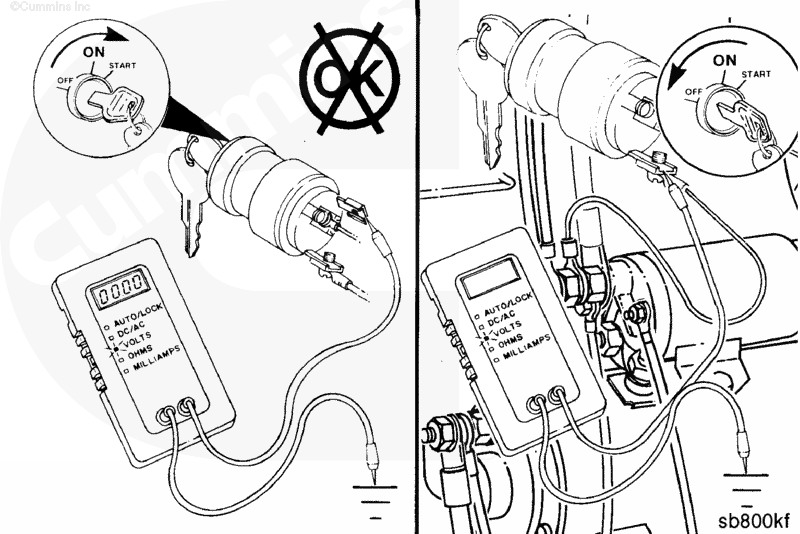

При отсутствии напряжения:

• Поверните пусковой включатель в положение ВЫКЛ.

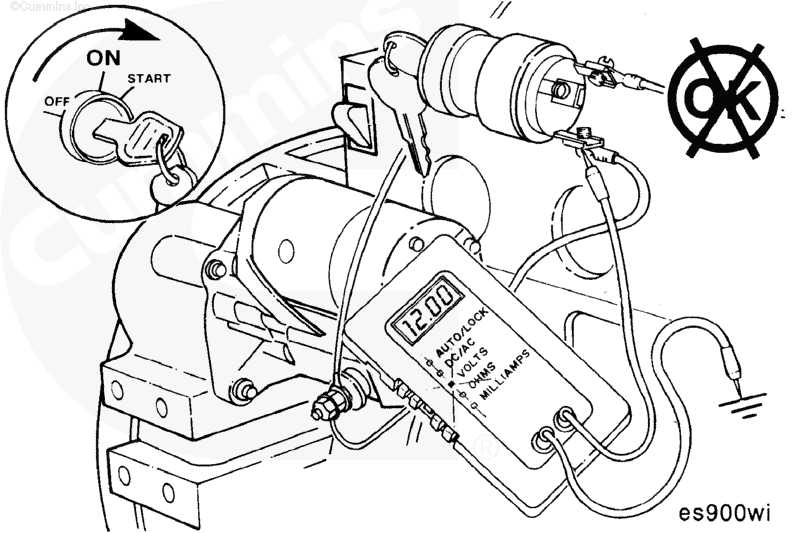

• Проверьте наличие напряжения в цепи питания пускового включателя, подсоединив положительный (+) вывод тестера к клемме пускового включателя и подключив пусковой включатель к клемме "В" реле стартера.

Поверните пусковой включатель в положение ПУСК.

Если тестер показывает наличие напряжения на входной клемме пускового включателя, пусковой включатель неисправен и подлежит замене. Порядок замены описывается в инструкции изготовителя комплектного оборудования.

Если тестер показывает отсутствие напряжения, включатель не является причиной неисправности.

Проверьте целостность проводки, соединяющей пусковой включатель и клемму "В" реле стартера, а также реле стартера и аккумуляторную батарею.
